HSD驅動燈的診斷問題
?
我們一般使用HSD驅動轉向燈，轉向燈有前后側三個，一般分別為21W，21W，5W。轉向燈非常重要，屬于安全系統一部分，設想一下沒有轉向燈轉彎是一件多么可怕的事情。因此我們需要認真對待轉向燈的診斷問題。
下面介紹一下K值的概念，以 ST公司的HSD為例，ST的東西相對來說非常便宜，不過用的時候得注意設計，一般設計的時候冗余度比較小。
其內部電流鏡像電路大致如圖：
按照上面的接法，可以把K線性化，通過以下公式。
通過以下的一個流程圖可以把上面的過程清晰的表達出來：
以上提出了一個診斷的問題，大致描述了K是怎么定義的，HSD內部關于鏡像電流的結構和一些特性，以及HSD怎么樣去線性化的問題。大部分摘自ST的應用文檔。
這是第一部分的內容，第二部分將會主要介紹實際在燈診斷過程中如何計算的問題
下面介紹一下K值的概念，以 ST公司的HSD為例，ST的東西相對來說非常便宜，不過用的時候得注意設計，一般設計的時候冗余度比較小。
其內部電流鏡像電路大致如圖：
這里面有兩個通路，一是電流通過 N溝道 MOS管和采樣電阻 (Isense) ，另外一個是電流主通路由 N溝道 MOS和負載構成的。有以下的關系：Iload=K*Isense
K定義為兩個溝道的電流比例。負載電流在輸出引腳上產生一個壓差Vds(on)
運算放大器比較Vds(on)和到內部參考電壓VS;
如果Vds(on) < Vs，對檢測電阻Vsense電壓約為零。因此采樣電流和與負載電流不成比例。
如果Vds(on) > Vs，電路控制采樣電流，Vsense=(K/Rsense)*Iload.
如果發生短路故障：Vds(on)>>Vs。在此情況下Vsense是拉調升為電壓VsenseH（典型值5.5伏）。

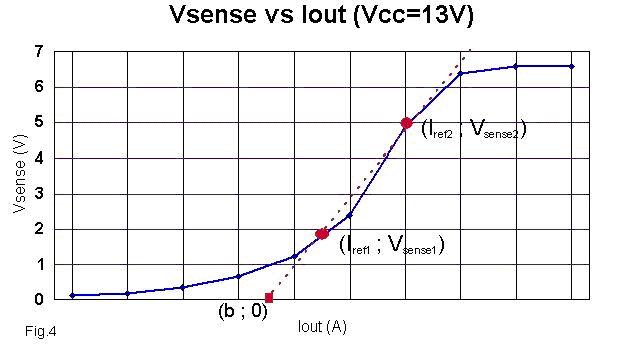

按照上面的接法，可以把K線性化，通過以下公式。
通過以下的一個流程圖可以把上面的過程清晰的表達出來：
以上提出了一個診斷的問題，大致描述了K是怎么定義的，HSD內部關于鏡像電流的結構和一些特性，以及HSD怎么樣去線性化的問題。大部分摘自ST的應用文檔。
這是第一部分的內容，第二部分將會主要介紹實際在燈診斷過程中如何計算的問題
