一、雙向可控硅介紹

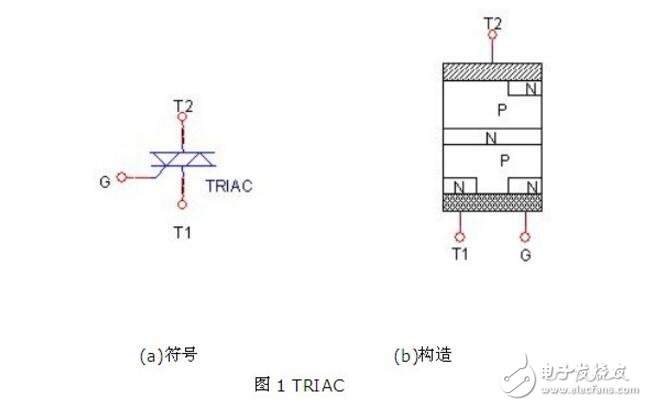

　　雙向可控硅TRIAC（Triode ACSemiconductor Switch）為三端雙向可控硅開關，亦稱為雙向晶閘管或雙向可控硅。TRIAC為三端元件，其三端分別為T1 （第二端子或第二陽極），T 2（第一端子或第一陽極）和G（控制極）亦為一閘極控制開關，與SCR最大的不同點在于TRIAC無論于正向或反向電壓時皆可導通，其符號構造及外型，如圖1所示。

　　二、雙向可控硅的特性及用途

　　1. 雙向可控硅替的主要優點體現在：

　　（1） 大功率雙向可控硅為無觸點式開關，無火花、壽命長、體積小、無噪音；

　?。?）接觸器工作時，其控制回路需要消耗一定的電能，而可控硅為弱電控制，控制回路耗電微乎其微；

　?。?）接觸器控制電路中，操作者接觸的器件電壓都較高，不安全，而大功率雙向可控硅控制電路中操作者只接觸5~15V的直流低壓電源，非常安全；

　?。?） 大功率雙向可控硅為弱電控制強電，弱電電路更新方便，較容易設計出滿足各種要求的控制電路。

　　2. 雙向可控硅替在電路中的主要用途

　　雙向可控硅最基本的用途就是可控整流。大家熟悉的二極管整流電路屬于不可控整流電路。如果把二極管換成晶閘管，就可以構成可控整流電路。在正弦交流電壓U2的正半周期間，如果VS的控制極沒有輸入觸發脈沖Ug，VS仍然不能導通，只有在U2處于正半周，在控制極外加觸發脈沖Ug時，晶閘管被觸發導通。而只有在觸發脈沖Ug到來時，負載RL上才有電壓UL輸出（波形圖上陰影部分）。Ug到來得早，晶閘管導通的時間就早；Ug到來得晚，晶閘管導通的時間就晚。通過改變控制極上觸發脈沖Ug到來的時間，就可以調節負載上輸出電壓的平均值UL（陰影部分的面積大?。Ｔ?a target="_blank">電工技術中，常把交流電的半個周期定為180°，稱為電角度。這樣，在U2的每個正半周，從零值開始到觸發脈沖到來瞬間所經歷的電角度稱為控制角α；在每個正半周內晶閘管導通的電角度叫導通角θ。很明顯，α和θ都是用來表示晶閘管在承受正向電壓的半個周期的導通或阻斷范圍的。通過改變控制角α或?qū)ń铅龋淖冐?fù)載上脈沖直流電壓的平均值UL，實現了可控整流。

　　三、雙向可控硅觸發特性

　　由于TRIAC為控制極控制的雙向可控硅，控制極電壓VG極性與陽極間之電壓VT1T2四種組合分別如下：

　?。?）。 VT1T2為正， VG為正。

　?。?）。 VT1T2為正， VG為負。

　?。?）。 VT1T2為負， VG為正。

　　（4）。 VT1T2為負， VG為負。

　　一般最好使用在對稱情況下（1與4或2與3），以使正負半周能得到對稱的結果，最方便的控制方法則為1與4之控制狀態，因?yàn)榭刂茦O信號與VT1T2同極性。

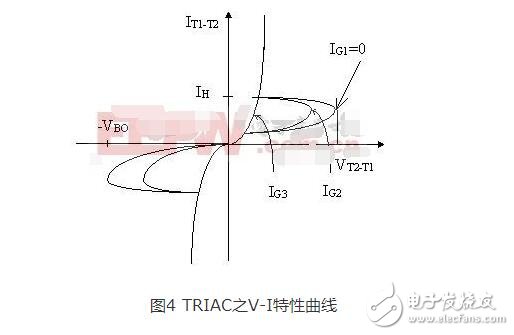

　　上圖4所示為TRIAC之V-I特性曲線，將此圖與SCR之VI特性曲線比較，可看出TRIAC的特性曲線與SCR類似，只是TRIAC正負電壓均能導通，所以第三象限之曲線與第一象限之曲線類似，故TRIAC可視為兩個SCR反相并聯TRIAC之T1-T2的崩潰電壓亦不同，亦可看出正負半周的電壓皆可以使TRIAC導通，一般使TRIAC截止的方法與SCR相同，即設法降低兩陽極間之電流到保持電流以下TRIAC即截止。
