常見的交流電源整流濾波電路和AWG導線規格
2010年03月09日 10:33 www.www27dydycom.cn 作者：佚名 用戶評論（0）

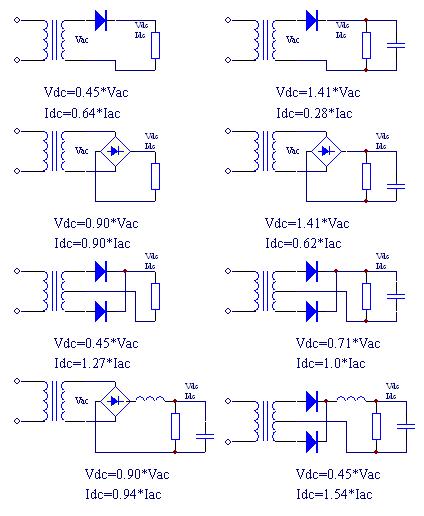

交流電源變換為直流，常用半波整流、全波整流、橋式整流電路，但其輸出與交流輸出的關系有一定差別，現列出，供參考：

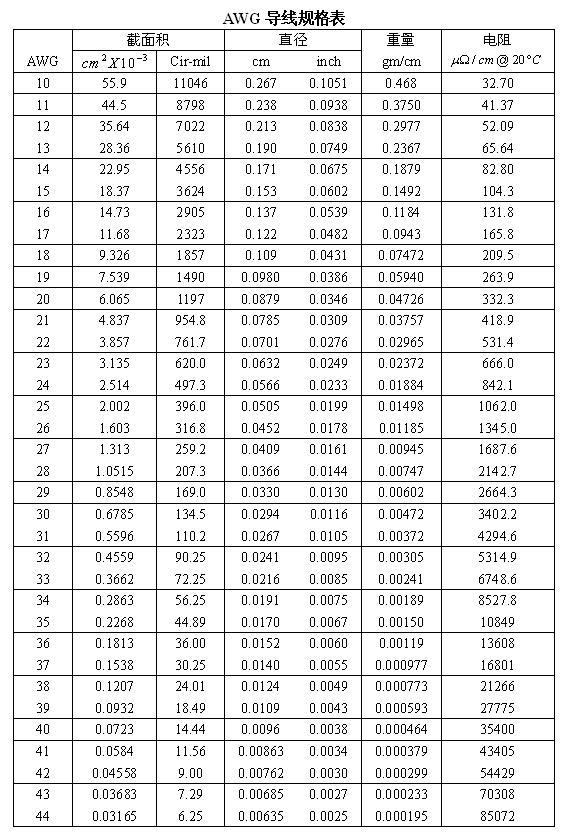

AWG導線規格表
當導線通過交流電時，產生趨膚效應，電流不再是均勻分布，而是表面的電流大而內部的電流小，交流電流的頻率越高趨膚效應越明顯，這在開關電源設計時要特別注意，選用線徑不超過穿透深度的2～3倍，電流大時要用多根漆包線并繞。
導線的趨膚深度按下式計算：
