步驟1：

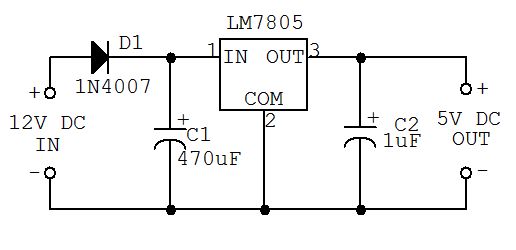

使12v至5v DC降壓

步驟2：

為ARDUINO制作繼電器電路并顯示電路

步驟3：

//代碼設置時間開關要求

#include“ Wire.h”

#includeLiquidCrystal lcd（7，6，5，4，3 ，2）;//lcd（rs，enable，d4，d5，d6，d7）

const char * AMPM; int bulb = 0;

字節秒，分鐘，小時，dayOfWeek，dayOfMonth，月份，年份；

char * days ［］ = {“”，“星期日”，“星期一”，“星期二”，“星期三”，“星期四”，“星期五”，“星期六”};

int H;字符串s，m，d，mth，h;

#define DS1307_I2C_ADDRESS 0x68

byte on ［8］ = {0b01110，0b11111，0b11111，0b11111，0b11111，0b11111，0b11111，0b01010};

字節off ［8］ = {0b01110，0b10001，0b10001，0b10001，0b10001，0b10001，0b11111，0b01010};

字節spark ［8］ = {0b00000，0b00000，0b00000，0b00000，0b00000，0b00000，0b10101 ，0b01010};

void setup（）

{

Wire.begin（）;

lcd.createChar（1，on）;//開啟燈泡壓腳

lcd.createChar（0，off）;//關閉燈泡

lcd.createChar（2，spark）;//火花

lcd.begin（16，2）;

lcd.print（“ DIAMOND AHIR”）;

lcd.setCursor（0，1）;

lcd.print（“ X-PERT GROUP”）;

delay（3000）;

Serial.begin（9600）;

}

無效循環（）

{

getDateDs1307（ ＆second，＆minute，＆hour，＆dayOfWeek，＆dayOfMonth，＆month和＆year）；//GET值

ampm（）;

Convert_Hours（）;

lcd.clear（）;//清除顯示

displaytime（）;//顯示時間

match_bulb_time（）;//配合設置的燈泡計時

delay（1000）;//等待1秒鐘

}

byte bcdToDec（byte val）{return（（val/16 * 10）+（val％16））;}

void getDateDs1307（byte * second，byte * minute，byte * hour，byte * dayOfWeek，byte * dayOfMonth，byte * month，byte * year）

{

//從RTC DS1307讀取值

Wire.beginTransmission（DS1307_I2C_ADDRESS）;

Wire.write（0）;

Wire.endTransmission（）;

Wire.requestFrom（DS1307_I2C_ADDRESS，7）;

* second = bcdToDec（Wire.read（）＆0x7f）;

* minute = bcdToDec（Wire.read（））;

* hour = bcdToDec（Wire.read（）＆0x3f）;

* dayOfWeek = bcdToDec（Wire.read（））;

* dayOfMonth = bcdToDec（Wire.read（））;

* month = bcdToDec（Wire.read（））;

* year = bcdToDec（Wire.read（））; }

void ampm（）{（hour》 11）？（AMPM =“ PM”）：（ AMPM =“ AM”）; }

void Convert_Hours（）{if（hour == 12 || hour == 0）H = 12;否則if（hour》 12）H = hour％12;否則H =小時； }

void displaytime（）

{

if（minute == 0）//每小時僅顯示一分鐘

{

lcd.begin（16，2）;

lcd.print（“ DIAMOND AHIR”）;

lcd.setCursor（0，1）; （H 《10）？ （h =“ 0” + String（H））：（h = String（H））;

//在1至9小時內應用零+

（分鐘《10）？ （m =“ 0” + String（minute））：（m = String（minute））;//用1至9分鐘應用零+

（秒《10）？ （s =“ 0” + String（second））：（s = String（second））;//以1至9秒應用零+

lcd.print（“” + String（h）+“：” + m +“：” + s +“” + AMPM）;

}

else

{

lcd.begin（16，2）;

（H 《10）？ （h =“ 0” + String（H））：（h = String（H））;//在1至9小時內應用零+

（分鐘《10）？ （m =“ 0” +字符串（分鐘））：（m =字符串（分鐘））;//用1至9分鐘應用零+

（秒《10）？ （s =“ 0” + String（second））：（s = String（second））;//以1至9秒應用零+

（dayOfMonth 《10）？ （d =“ 0” + String（dayOfMonth））：（d = String（dayOfMonth））;//在1至9天

（月《10）應用零+嗎？ （mth =“ 0” + String（month））：（mth = String（month））;//在1至9個月內申請零+

lcd.setCursor（0，0）;

lcd.print（h +“：” + m +“：” + s +“” + AMPM）;//小時：分鐘：秒AM/PM

lcd.setCursor（0，1）;

lcd.print（d +“：” + mth +“：” +年+“” + days ［dayOfWeek］）;//DAY：MONTH：YEAR WEEK

}

}//END FUNCTION

void match_bulb_time（）

{

開關（小時）//將燈泡應用于帶小時的開啟

{//上午6點至下午6點至燈泡上

情況0：bulb = 1；打破;//12

情況1：bulb = 1；打破;//1

情況2：bulb = 1；打破;//2

情況3：bulb = 1；打破;//3

情況4：bulb = 1；打破;//4

情況5：bulb = 1；打破;//5

情況6：bulb = 1；打破;//6

情況7：bulb = 0；打破;//7

情況8：bulb = 0；打破;//8

情況9：bulb = 0；打破;//9

情況10：bulb = 0；打破;//10

情況11：bulb = 0；打破;//11

情況12：bulb = 0；打破;//12

情況13：bulb = 0；打破;//1

情況14：bulb = 0；打破;//2

案例15：bulb = 0；打破;//3

情況16：bulb = 0；打破;//4

情況17：bulb = 0；打破;//5

情況18：bulb = 1；打破;//6

案例19：bulb = 1；打破;//7

案例20：bulb = 1；打破;//8

情況21：bulb = 1；打破;//9

情況22：bulb = 1；打破;//10

案例23：bulb = 1；打破;//11

默認值：break;

}

if（bulb == 1）//繼電器開關

{digitalWrite（8，LOW）;//或接地

digitalWrite（9，HIGH）;//ON RELAY

//在LCD上顯示BULB圖標

lcd.setCursor（14，0）;

lcd.write（（byte）2）;

lcd.write（（byte）2）;

lcd.setCursor（14，1）;

lcd.write（（byte）1）;

lcd.write（（byte）1）;

}

if（bulb == 0）

{

digitalWrite（8，LOW）;//或接地

digitalWrite（9，LOW）;//關閉繼電器

//顯示燈泡關閉圖標

lcd.setCursor（14，1）;

lcd.write（（byte）0）;

lcd.write（（byte）0）;

}

}

步驟4：

現在按照URS設置時間將BLUB ON關閉
