      KC580C彩色解碼電路的應用電路圖

      電視機電路圖 ? 來源：www.www27dydycom.cn ? 作者：nana ? 2010-10-10 10:47 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      KC580C是典型的單片機式NTSC制彩色信號解碼用雙極型線性集成電路.它的主要功能是色信號放大,ACC,ACK,色同步信號選通APC鑒相,壓控振蕩和色差信號解調等.應用實例如圖所示.

      KC580C彩色解碼電路的應用電路圖 www.www27dydycom.cn

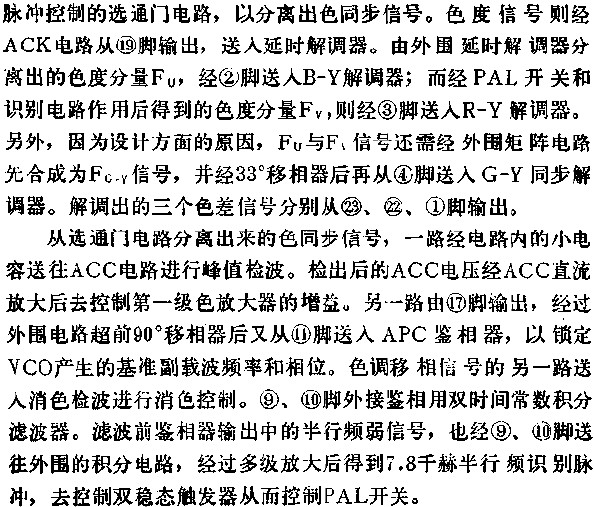

      KC580C的應用原理是:彩色全電視信號經帶通變壓器取出色度和色同步信號,并由15腳送入電路進行放大.色度信號經電路內的兩級帶通放大器,進入由延遲行

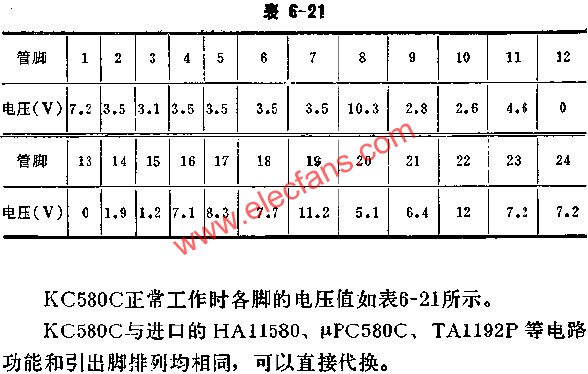

      KC580C正常工作時各腳的電壓值 www.www27dydycom.cn
