VGLite 是 NXP 提供的輕量級 2D 圖形 API，本文將手把手帶你實現VGLite圖形驅動適配RT-Thread。

文章分為上、下兩篇，將手把手教您移植。上篇對 RT-Thread Nano 內核與 Finsh 組件進行移植，下篇則教您改寫 SDK 中的 VGLite 代碼以將其適配到 RT-Thread Nano 中。

所有工作已上傳至Github（https://github.com/Frogrey/MIMXRT1170EVKB-VGLite-RTThreadNano），歡迎有興趣的讀者學習交流！

目錄

硬件準備

軟件準備

FreeRTOS 移除

移植 RT-Thread Nano 內核到 RT1170

移植 Finsh 控制臺組件到 RT1170

參考教程

1

硬件準備

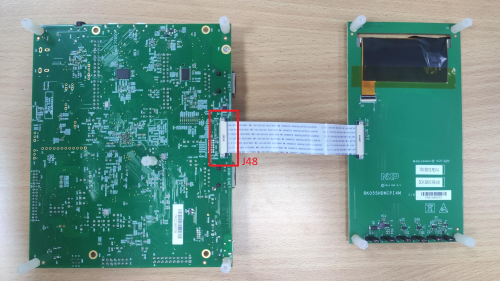

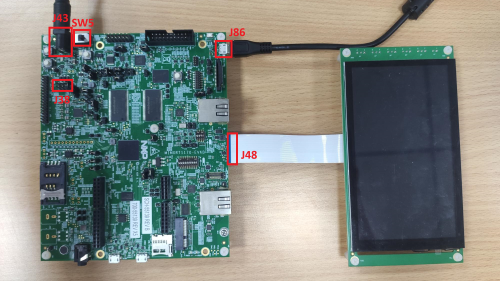

本文采用i.MX RT1170 EVKB 開發板與RK055HDMIPI4M 顯示屏，顯示屏與開發板 J48 相連，使用 MIPI DSI 協議通信。連接 5V 輸入到開發板 J43， 跳線連接 J38 的 1-2，電源開關為 SW5 ，Debug 時使用 Micro-USB 數據線連接 PC 與開發板的 J86 ?？傮w連接圖如下：

2

軟件準備

下載RT-Thread Nano源碼并解壓。

構建并下載RT1170 SDK（https://mcuxpresso.nxp.com/zh/select）。

解壓 SDK 壓縮包，使用 IAR 打開

/boards/evkbmimxrt1170/vglite_examples/clock_freertos/cm7/iar/clock_freertos_cm7.eww，后續以此為例進行移植。

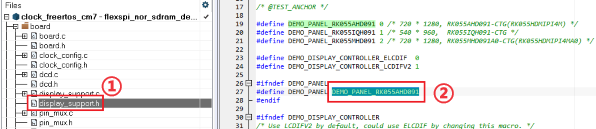

需在工程 /board/display_support.h 中確保當前屏幕與DEMO_PANEL宏定義的型號一致。

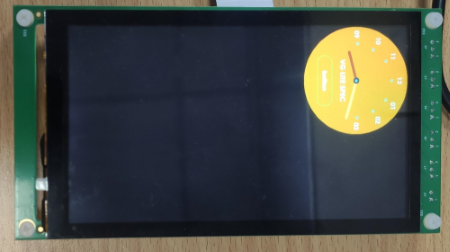

編譯并運行，正常運行時屏幕顯示時鐘圖像，且串口持續輸出幀數信息。

NOTE: 本文中使用的 SDK 版本為 v2.14.0，RT-Thread Nano 為 v3.1.3，IAR 為 9.40.1。

3

FreeRTOS 移除

首先刪除原工程中的 freertos 組與 /source/FreeRTOSConfig.h 文件。

右鍵工程名點擊 Options... 選項，在下圖界面可刪除 FreeRTOS 頭文件路徑：

全局搜索代碼中以下 FreeRTOS 相關頭文件，注釋或刪除：

#include"FreeRTOS.h"#include"task.h"#include"semphr.h"#include"queue.h"

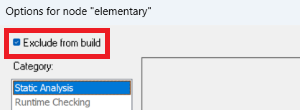

因原有的 VGLite 源文件仍會調用已移除的 FreeRTOS 函數，會導致編譯報錯。可先右鍵以下文件后點擊 Options... 選項，選擇 Exclude from build 排除編譯。

/board/display_support.c 與 .h 文件

/board/vglite_support.c 與 .h 文件

/source/vglite_window.c 與 .h 文件

/elementary/ 組

/vglite/ 組

/video/ 組

既然已移除了 FreeRTOS，那么文件名中的 "freertos" 也可更換掉，比如 "clock_freertos.eww" 可改為 "clock_rtthread.eww"。此外，.ewd、.ewp、.eww 文件中有關 "freertos" 的文本也可用記事本等搜索替換。

4

移植RT-Thread Nano內核到RT1170

1添加源文件

在 SDK 解壓包的 /rtos/ 中創建 rt-thread 文件夾，并將 RT-Thread Nano 解壓包中以下文件復制到 /rtos/rt-thread/ 文件夾內。

/rt-thread/ 文件夾中的 include、libcpu、src 文件夾

/rt-thread/bsp/ 文件夾中的 board.c 與 rtconfig.h 文件

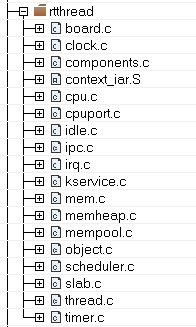

打開 clock_rtthread.eww，新建 rtthread 組并添加以下文件：

/rtos/rt-thread/src/ 文件夾中所有文件

/rtos/rt-thread/libcpu/arm/cortex-m7/ 文件夾中 cpuport.c 與 context_iar.S 文件（RT1170 芯片為 Cortex-M7 架構，若對其他開發板移植，需選取芯片對應架構的文件）

/rtos/rt-thread/ 文件夾中的 board.c，也可添加 rtconfig.h 文件方便 RT-Thread 配置

2 添加頭文件路徑

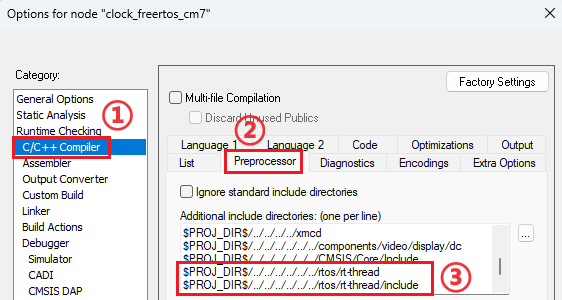

IAR 中右鍵工程名點擊 Options... 選項，進入下圖界面添加以下路徑：

rtconfig.h 頭文件所在位置的路徑

RT-Thread 的 include 文件夾下的頭文件路徑

若添加的路徑為絕對路徑而非以 "$PROJ_DIR$" 開頭的相對路徑，可以先關閉 IAR，使用記事本打開 clock_rtthread.ewp 進行搜索替換，再重新打開 IAR。

3 配置 RT-Thread Nano

后續的代碼需對線程動態分配，故在 rtconfig.h 文件中取消下行注釋以提供內存堆支持：

#defineRT_USING_HEAP

同時，需在工程 /rtthread/board.c 中增大內存堆，更改RT_HEAP_SIZE宏為 (1024 * 10)：

#defineRT_HEAP_SIZE (1024 * 10)

其余 RT-Thread 配置將在下篇講解，上篇主要聚焦內核移植所用到的配置。

5

編寫測試應用程序

編寫一個簡單的 RT-Thread 代碼以測試移植的內核。備份工程中 /source/colock_freertos.c 的原有代碼后，更改為以下測試代碼：

#include"rtthread.h"#include"fsl_debug_console.h"#include"pin_mux.h"#include"clock_config.h"#include"board.h"
staticvoidtest_thread(void*parameter){ while(1) { PRINTF("Hello RT-Thread\r\n"); rt_thread_mdelay(500); }}intmain(void){ /* Init board hardware. */ BOARD_ConfigMPU(); BOARD_BootClockRUN(); BOARD_InitLpuartPins(); BOARD_InitDebugConsole();
rt_thread_ttest_thread_handle =rt_thread_create("test_thread", test_thread, RT_NULL,512,1,1); if(test_thread_handle != RT_NULL) rt_thread_startup(test_thread_handle);}

編譯并運行，若開發板每隔 500 毫秒通過串口發送 "Hello RT-Thread"， 則說明內核移植成功，恭喜您已完成了近一半的路程！

6

移植 Finsh 控制臺組件到 RT1170

Finsh 是 RT-Thread 的命令行組件，提供一套可以在命令行調用的操作接口。此組件是可選項，若不需要可跳過此章節。

Finsh 移植分為兩部分：添加 UART 控制臺實現打印輸出、添加 Finsh 組件實現命令輸入。

1添加 UART 控制臺實現打印輸出

1 UART 初始化

原工程中，UART 等初始化在main()函數中完成。移植 RT-Thread Nano 后，可將初始化轉移到工程 /rtthread/board.c 中的rt_hw_board_init()函數中，如下所示。

#include#include......voidrt_hw_board_init(){ /* Init board hardware. */ BOARD_ConfigMPU(); BOARD_BootClockRUN(); BOARD_InitLpuartPins(); BOARD_InitDebugConsole(); BOARD_InitMipiPanelPins(); ......}

2 rt_hw_console_output() 實現

RT-Thread 使用rt_kprintf()調用rt_hw_console_output()函數打印輸出，此函數位于工程 /rtthread/kservice.c 文件中，需要自己實現。可以直接包含原工程 /utilities/fsl_debug_console.h 文件, 使用PRINTF宏輸出。不過打印已以 '\n' 結尾，故還需輸出 '\r'，以完成回車與換行。實現后的函數如下：

#include......RT_WEAKvoidrt_hw_console_output(constchar *str){ PRINTF(str); PRINTF("\r");}

3 UART 輸出測試

更改PRINTF宏為rt_kprintf()函數，以此測試是否正常輸出。更改的代碼如下，原先的初始化操作已轉移到了工程 /rtthread/board.c 的rt_hw_board_init()函數中。

#include"rtthread.h"
staticvoidtest_thread(void*parameter){ while(1) { rt_kprintf("Hello RT-Thread"); rt_thread_mdelay(500); }}intmain(void){ rt_thread_t test_thread_handle =rt_thread_create("test_thread", test_thread,RT_NULL,512,1,1); if(test_thread_handle !=RT_NULL) rt_thread_startup(test_thread_handle);}

編譯并運行，若開發板仍持續通過串口發送 "Hello RT-Thread"，則可正常輸出。

2 添加 Finsh 組件實現命令輸入

1 源文件添加

Finsh 源文件位于 RT-Thread Nano 解壓包的 /rt-thread/components/finsh/ 內，將 finsh 文件夾復制到 SDK 解壓包的 /rtos/rt-thread/ 中。

在工程 /rtthread 組中新建 finsh 組，添加復制的 finsh 文件夾中所有 .c 文件。

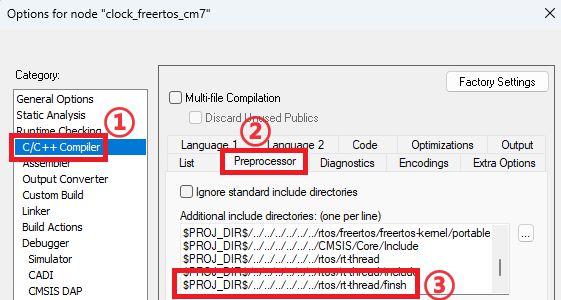

IAR 中右鍵工程名點擊 Options... 選項，添加 finsh 文件夾路徑。

2 使能 Finsh

在 rtconfig.h 中包含添加的 Finsh 頭文件：

#include"finsh_config.h"

rtconfig.h 與 finsh_config.h 中存在部分重復的宏，可注釋掉 finsh_config.h 中重復的宏以避免編譯時的警告。

3 rt_hw_console_getchar() 實現

也需手動實現工程 /rtthread/finsh/finsh_port.c 中的函數rt_hw_console_getchar()用于命令輸入。

注釋原有的rt_hw_console_getchar()函數中的 #error 開頭語句以停止報錯?？捎迷こ?/utilities/fsl_debug_console.h 文件中的GETCHAR宏實現輸入，函數如下：

#include......RT_WEAKcharrt_hw_console_getchar(void){ intch =-1; ch =GETCHAR(); returnch;}

4 Finsh 控制臺測試

編譯并運行，使用 PUTTY 等工具打開串口。按下 tab 鍵或輸入 help 命令并回車，會輸出以下信息。否則說明移植失敗，需再檢查上述步驟。
