一、 什么是船舶岸電

岸電全稱為“船舶岸電系統”，主要包括開關柜、岸電電源、接電裝置、電纜管理裝置等。在船舶岸電推廣使用之前，船舶靠港卸貨時，為保證自身正常用電，船舶的發電機會持續運轉，運轉過程中會產生有害氣體、噪音。而船舶在靠泊期間停止使用船舶上的發電機，采用岸電系統向主要船載設備供電，則可有效減少硫氧化物、氮氧化物、顆粒物等大氣污染物的排放，減少噪音污染。船舶靠港使用岸電是推動綠色航運發展，打好船舶大氣污染防治攻堅戰的重要手段之一。

二、 解決方案核心價值

■ 對港口作業區內，以電能為主，輔以油、氣、冷、熱等多種能源的分配、轉化、存儲、消費等環節協調與優化；

■ 構建港口光伏、風機、儲能、電動汽車、岸電、生活輔助供電和港口設備用電的統一集成的能源管理平臺，實現能源使用的全領域和全過程的可視化、透明化；

■ 對港口內由分布式電源、儲能、能量轉化、相關負荷及監控保護設備組成的系統進行自我控制、保護和管理；

■ 新能源系統的實時監控、診斷告警、全景分析、有序管理和高級控制，實現不同目標下風光儲充資源間的靈活互動與經濟優化運行。

■ 港口內重要的設備，靠岸船舶供電的岸電系統，需要保障供電時的不間斷供電和連續性；

■ 產生諧波干擾的設備較多，消除諧波影響，提升港口及船舶岸電的電源質量；

■ 港口及船舶貨物眾多，特別關注供配電系統的安全，嚴防電氣火災事故的發生；

■ 關注用能環境安全，實時監測溫度、濕度、壓差、噪聲、水浸、煙感、門禁、攝像頭等參數。

■ 港口岸電配電設備進行監測、管理和維護，對船舶信息進行登記和管理；

■ 岸電設備分布相對較分散，相對孤立，設備巡檢繁瑣。安科瑞安躍強

三、 系統特色功能

■ 35/10/0.4kV系統監測：35/10kV進線、饋線、母聯、 PT回路；0.4kV進線、出線、電容補償、柴發、EPS、UPS。

■ 變壓器監測：監測變壓器電流、電壓、有功/無功功率、功率因數、負荷率、三相繞組溫度、三相不平衡等數據。

■ 電能質量監測：穩態監測、穩態曲線、諧波頻譜、諧波曲線、負荷曲線、暫態分析、SOE事件、極值統計。

■ 事件報警處理：四級報警分級：預警/一般/重要/緊急、報警分析

■ 電氣火災監控：監測配電系統各回路的漏電電流、線纜節點溫度和故障電弧，實現對港口配電系統的電氣安全預警。

■ 消防設備電源監控：監測消防設備的工作電源是否正常，保障在發生火災時消防設備可以正常投入使用。

■ 環境監控：氣體、煙感、水浸、紅外雙鑒、視頻、氣候、視頻監測風機/空調/水泵控制、聲光報警。

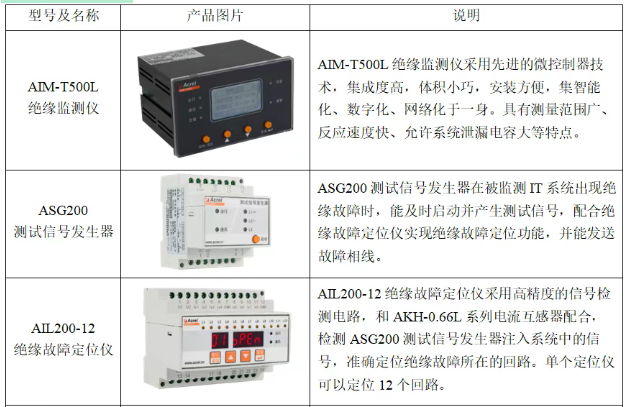

■ 低壓岸電IT系統監控：實時監測低壓岸電的IT系統對地的絕緣狀況及絕緣故障時，絕緣故障所有支路情況。

■ 能源計量：實現對港口作業區內，以電能為主，輔以油、氣、冷、熱等多種能源的計量，實現用能收費管理，防止浪費。

■ 能耗分析：分類分項能耗統計、能耗折標統計、能耗同環比分析、能耗趨勢分析、能源流向圖、能源費用統計、用能參數查詢。

■ 智能照明：港口內生活、生產及辦公用建筑內部的公共照明，雜貨、散貨倉庫，時控、就近、場景、調光等多種控制方式，實現節能。

■ 分布式光伏系統：監測港口內生活、生產及辦公用建筑的屋頂光伏運行，逆變器運行監測及發電統計，光伏電站綜合看板。

■ 風力發電：對港口內風力發電進行監測、風力發電電能統計、氣象信息監測

■ 儲能系統：儲能柜內PCS、EMS、消防、溫度等信息監測、設備運行狀態和運行參數監測、收益報表統計

■ 設備管理：電子檔案資料、設備狀態監測、靈活分組分類、巡檢條目自定義、二維碼綁定維護、設備老化分析報告

■ 設備維護：在用戶維護設備的質保期與安裝時間后對設備是否超長時間運行與過期運行進行檢測，提醒用戶及時查看或更換相應設備，并提示維修或更換建議。

■ 運維派單：流程化運維巡檢、自動發布任務、巡檢節點跟蹤、缺陷處理跟進、報警聯動消警、平臺、APP通知

■ 專家報告：月度報告、內容可在線編輯、定期郵箱發送、變電所環境監控、數據分析與評估、整改建議參考。

四、 典型硬件選型

AM系列綜合保護裝置：AM系列微機綜合保護裝置具有不錯的數據處理、邏輯運算和信息存儲能力，可為35kV及以下電壓等級的進線、饋線、變壓器、高壓電動機、高壓電容器等對象提供過負荷、低電壓、過電壓、熱過載、非電量等保護功能，防止事故擴大，降低高價值設備損壞的風險。

ASD500開關柜綜合測控裝置：ASD500開關柜綜合測控裝置用于3~35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示及核相，自動溫濕度控制，加熱回路故障告警，分合閘回路完好指示、分合閘回路電壓測量、預分預合閃光指示、電氣節點無線測溫，人體感應自動照明，語音提示，電參數測量及RS485通訊接口等眾多功能，集操作、顯示于一體。

ARTM系列電氣接點在線測溫：ARTM系列電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

APM/AEM/DTSY/DDSY/ADW電能計量及分析：多種類型的電能計量儀表，支持嵌入式、導軌式安裝，RS485、Lora、4G等數據上傳模式，可實現免布線、免停電施工。電能計量表計安裝在主要配電節點、重點用能設備等處，綜合能源管理平臺實時采集用電數據，對用電數據進行逐時、逐日、逐月分析，并結合國家、行業標準，統計企業整體碳排放，為碳中和提供基礎數據服務。企業用能總量數據和強度數據可上傳至政府監管平臺，滿足政府碳排放監管要求。

ANet系列邊緣計算網關：采用嵌入式硬件計算機平臺，具有多個下行通信接口及多個上行網絡接口，用于將一個目標區域內所有的智能監控/保護裝置的通信數據整理匯總后，實時上傳主站系統，完成遙信、遙測等能源數據采集功能。

五、 關于安科瑞

安科瑞電氣股份有限公司成立于2003年。公司總部位于上海嘉定，是一家為企業微電網能效管理和用能安全提供解決方案的高新技術企業和軟件企業。

公司主營業務聚焦企業微電網智慧能源管理和能源互聯網平臺，具備從平臺到終端感知設備的“云-邊-端”智慧能源管理生態體系。解決方案涵蓋綠色高校、智慧醫院、數據中心、綠色建筑、高速公路、智慧園區、低碳工廠、民用機場等多個行業，為用戶提供良好的服務體驗。

AcrelEMS企業微電網智慧能源管理平臺對企業微電網分布式電源、市政電源、儲能系統、充電設施以及各類交直流負荷的運行狀態實時監視、智能預測、動態調配，策略優化，融合企業微電網從高壓到末端配電回路的各類子系統解決方案于一體，滿足企業微電網能效管理數字化、源荷互動智能化、全景分析可視化的需求。

公司將秉承“創新、高效、團結、誠信”的理念，堅持穩健經營、持續創新，為用戶降本提效提供各類解決方案，助力實現“碳達峰、碳中和”。

作者介紹：
安躍強，男，現任職于安科瑞電氣股份有限公司，主要研究方向為為智能電網供配電。
