“Inkscape 上周發布了最新的 1.4 版本。借此機會，我們介紹對比下矢量圖編輯器以及用 SVG 生成 KiCad PCB 的一些方法，尤其是 PCB ART 中的使用。”

Inkscape 簡介

Inkscape 是一個矢量圖形編輯器，類似于 Adobe Illustrator：

是一個跨平臺的開源矢量圖形編輯器，可以創建和編輯SVG文件。

支持多種矢量圖形相關的操作，如繪制、路徑編輯、文本編輯、位圖追蹤等。

適用于創建圖形設計、插圖、圖標、標志等。

有豐富的功能，包括節點編輯、路徑操作、布爾運算、效果應用等。

可以通過插件擴展其功能，并且支持自定義快捷鍵和工具欄。

以下是 Inkscape 和 同類工具的一個匯總比較：

1.4 版本中有個 Shape Build 的新功能，可以方便的選中需要的局部，進行渲染。

Inkscape 與 PCB Art

PCB Art 是流行于創客群體中的一個概念，泛指以 PCB 為載體，實現各式各樣的行為的行為藝術：

PCB Art 中一大部分工作是先創造好玩的圖片，然后想各種方法將圖片轉移到 PCB 上。但創客們喜歡利用自己的技術，通過 PCB 工藝來實現藝術行為，而不只是簡單的使用彩色絲印技術將圖片印刷到 PCB 上（當然這也是一種方式）。

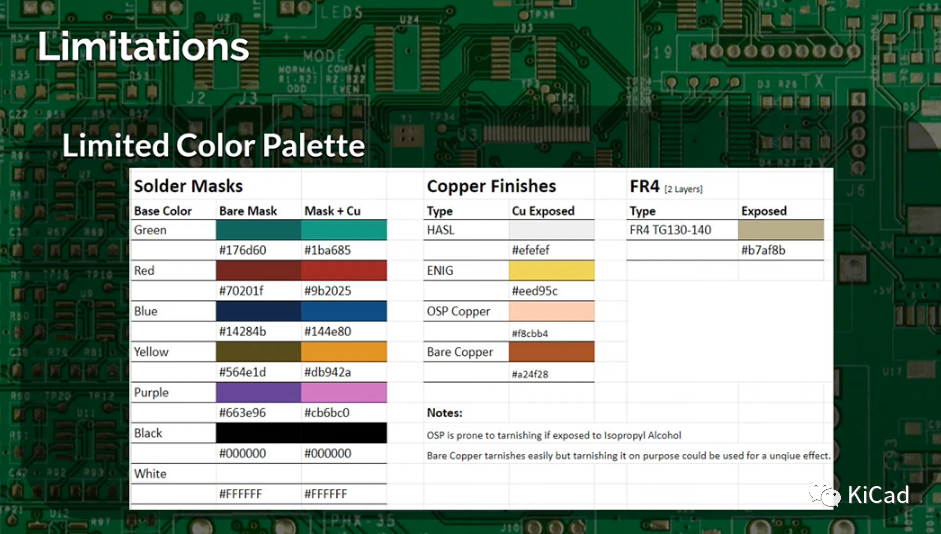

比如，創客都喜歡用下圖的組合（阻焊、絲印及銅箔等的原色組合）來展示各種顏色：

Inkscape與svg2shenzhen

以下我們會復習一下之前發過的內容，詳細演示下如何使用 Inkscape 以及 svg2shenzhen 插件，生成 KiCad PCB 中的圖形。

svg2shenzhen 是 Inkscape 的一個插件，也是 github 上的一個開源項目：https://github.com/badgeek/svg2shenzhen，使用這個插件，可以將圖片的圖層與 KiCad 的層對應，并直接導出到 KiCad 的 PCB 或 封裝。

非常可惜的是， svg2shenzhen 由于作者個人的原因，已停止更新，目前僅能支持到 Inkscape 1.2 版本。

目前 Inkscape + svg2shenzhen 的組合主要支持以下功能：

無限制繪制任何形狀

支持鉆孔（焊盤）及自定義鉆孔尺寸

支持Edge Cut（PCB 形狀）

適用于 OSX、Windows 和 Linux

如何安裝？

1. 下載 Inkscape 并安裝，建議使用1.2 版本

2. 從以下鏈接下載最新版本的 svg2shenzhen 插件(0.2.18.7)：

Windows：https://github.com/badgeek/svg2shenzhen/releases/download/0.2.18.7/svg2shenzhen-extension-0.2.18.7.zip

Linux/OSX：https://github.com/badgeek/svg2shenzhen/releases/download/0.2.18.7/svg2shenzhen-extension-0.2.18.7.tar.gz

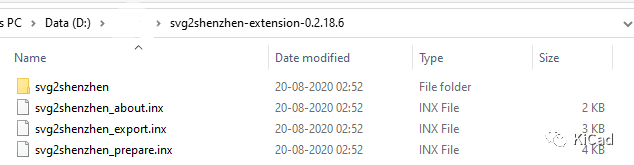

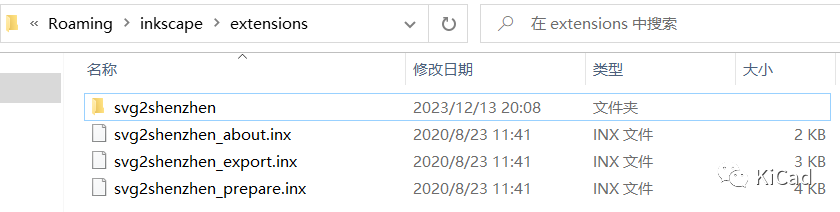

3.解壓并查看插件內容：

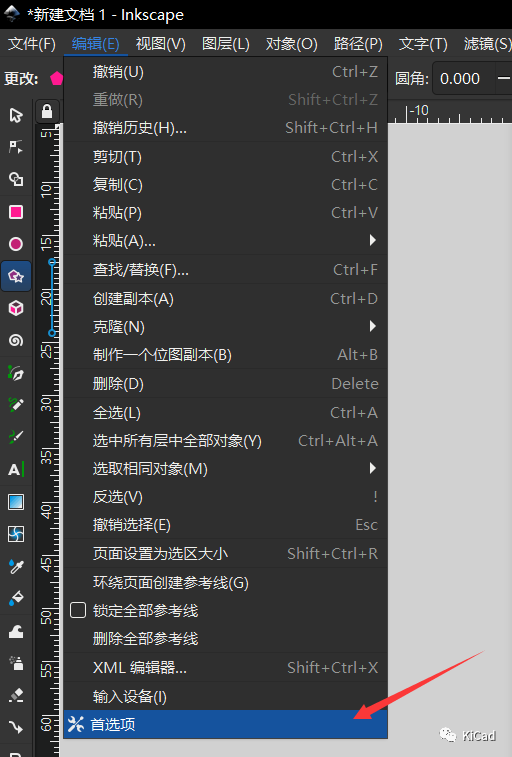

3. 打開 Inkscape，在 “編輯”菜單中打開 “首選項”：

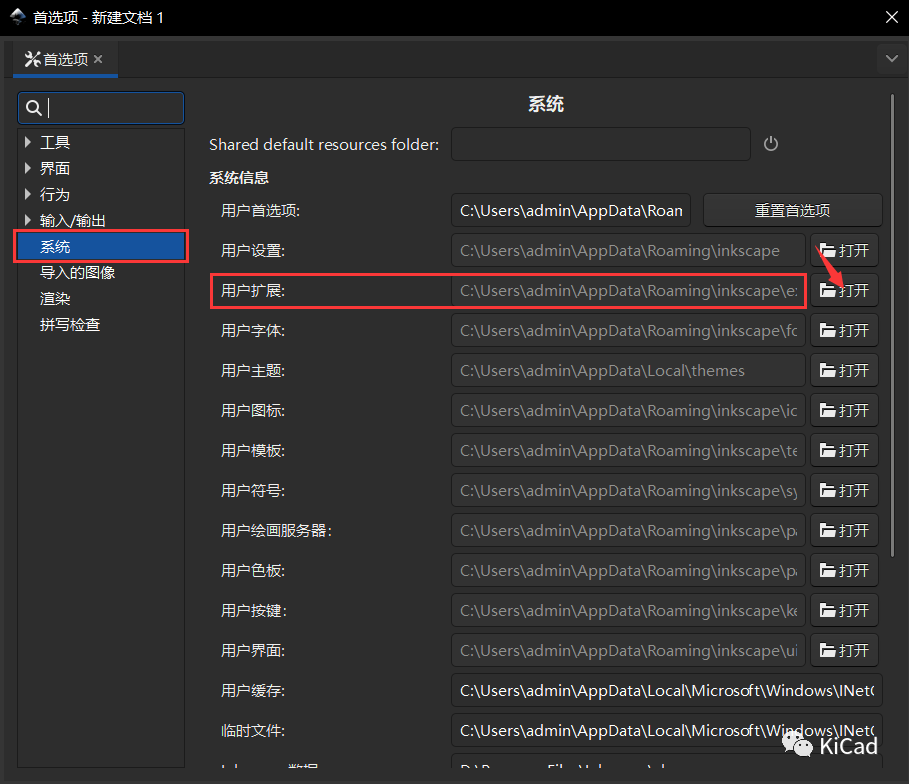

4. 在 “系統” 頁打開 “用戶擴展” 目錄 5.?將 svg2shenzhen 壓縮包中的內容全部復制到目錄下

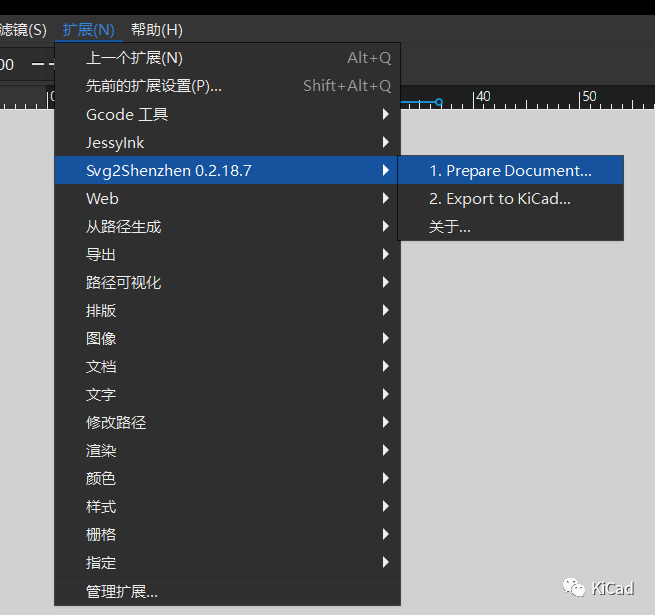

6. 重啟 Inkscape，這時候就應該可以在 “擴展” 菜單中看到 svg2shenzhen 插件：

如何使用？

1. 在 Inkscape 中創建一個新的 SVG。如上圖所示，點擊 “擴展”->“Svg2Shenzhen 0.2.18.7” -> “Prepare Document”。

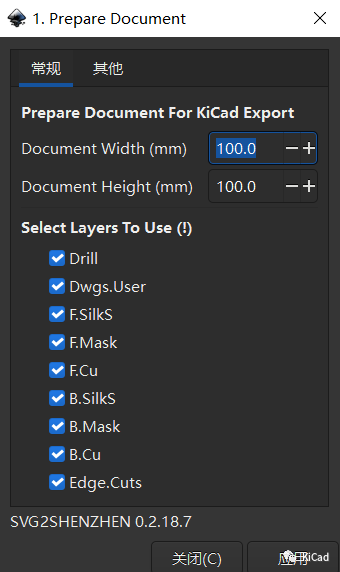

選擇圖片需要使用的層，也可以在“其他”頁選擇更多的層。確認后點擊“應用”。

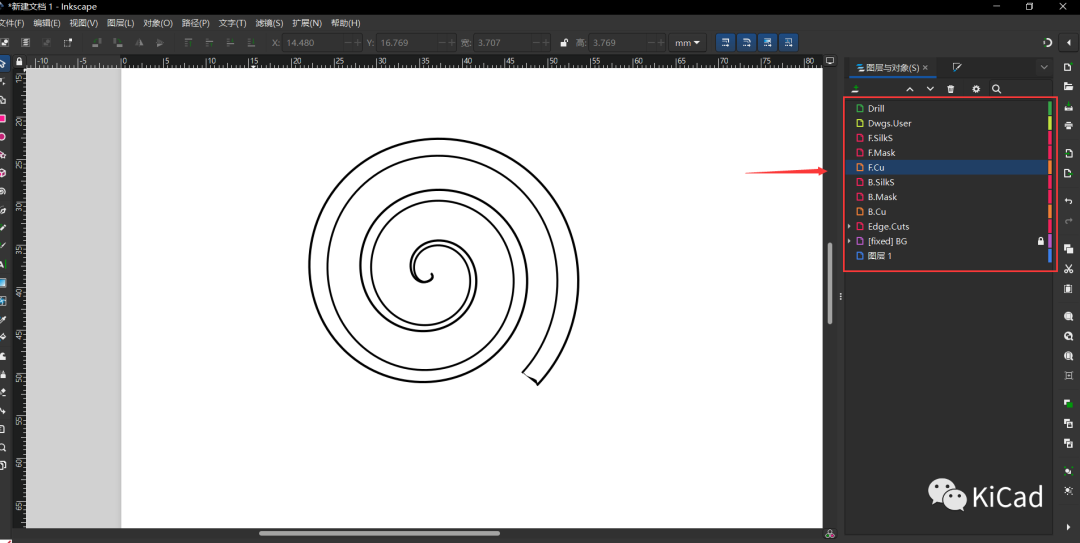

2. 應用后就可以在右側的圖層中看到它們：

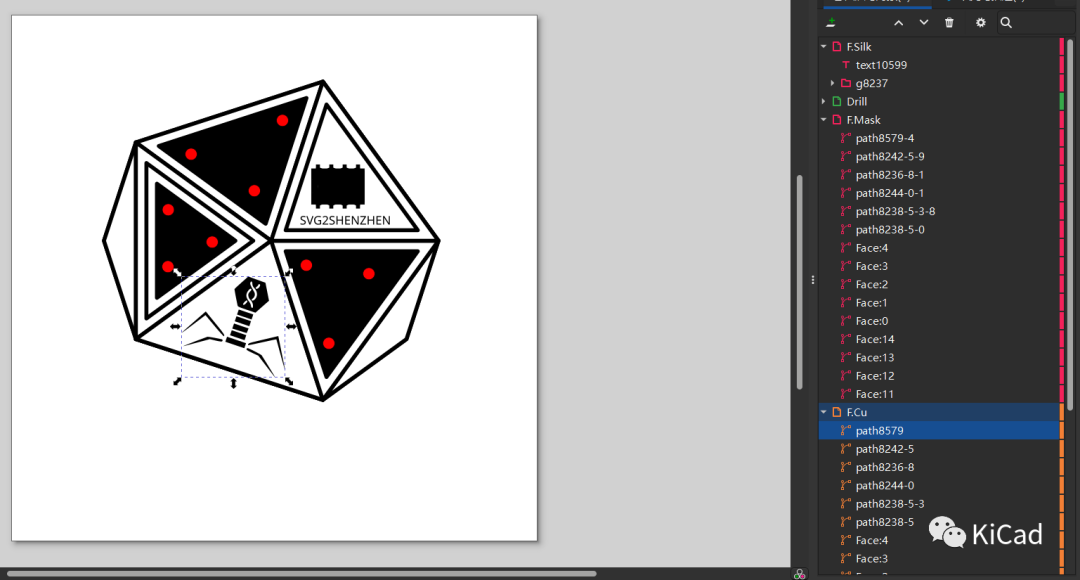

這時就可以和其他繪圖軟件一樣，在不同的層上繪制不同的對象了。唯一不同的是，目前這些層是以 PCB 的層進行命名，導出時也會直接生成到 PCB 中對應的層。 3. 我們以示例的 SVG 為例，在 Inkscape 中查看。可以看到不同的對象繪制在不同的層上：

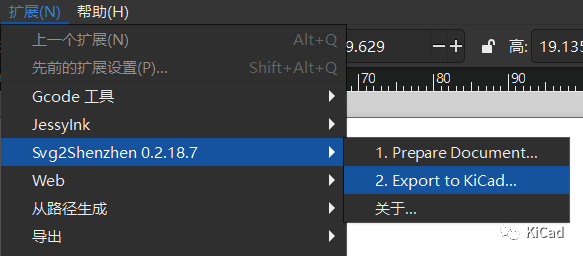

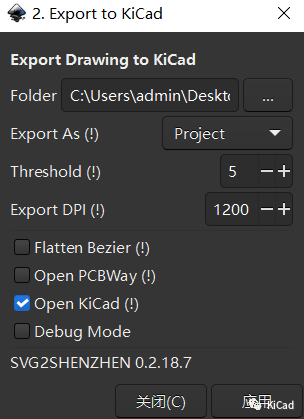

4. 繪制完成后，點擊 “Export to KiCad”：

選擇輸出路徑后導出即可：

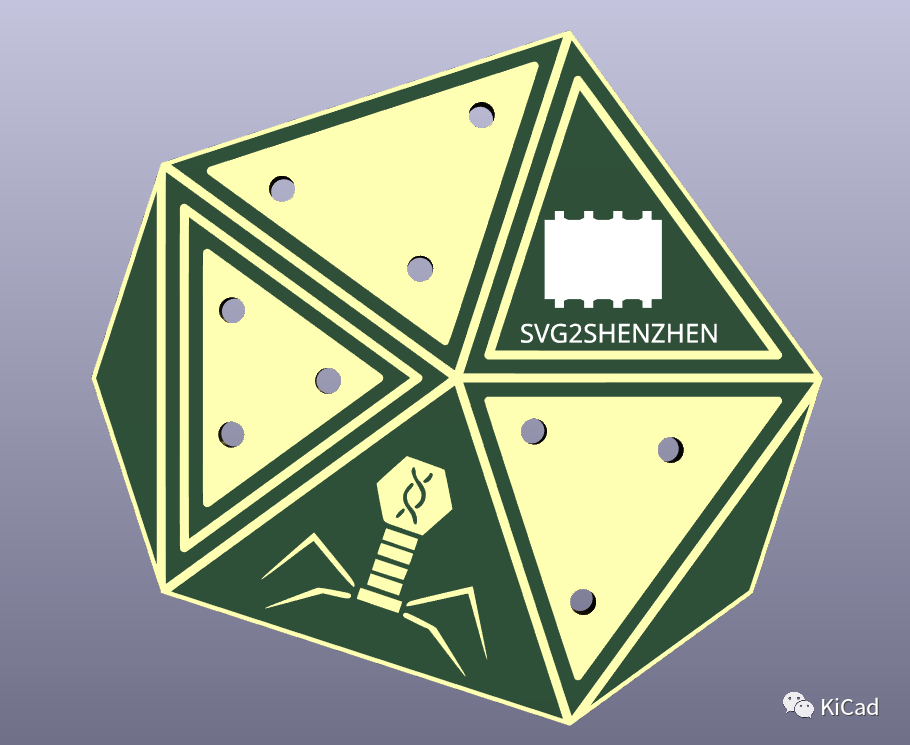

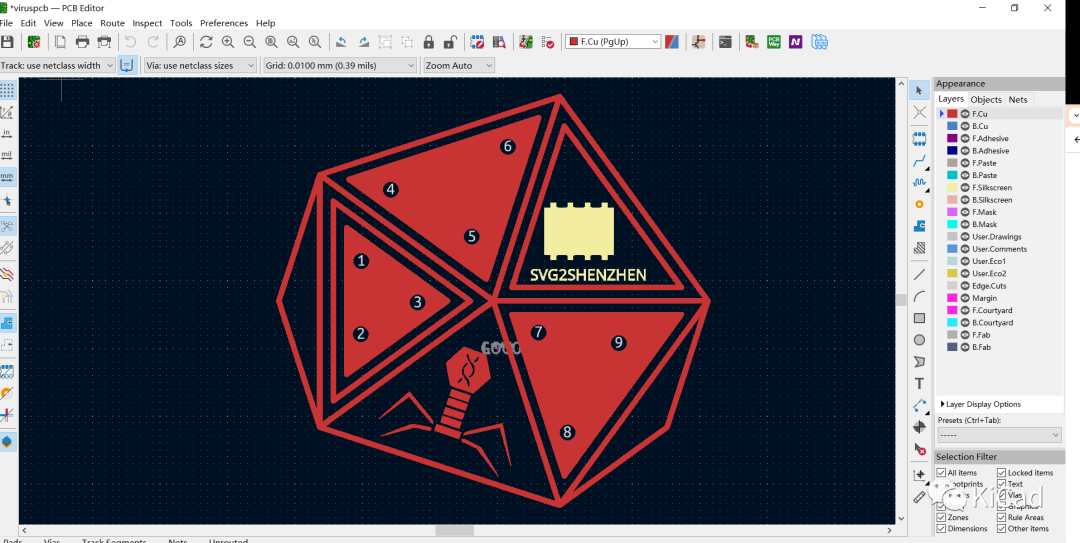

5. 下圖是在 KiCad 中打開后的樣式：

層的定義

在 "準備文件"(Prepare Document...)步驟之后，只使用兩個制造層：Edge.Cut 邊框?qū)蛹?Drill 鉆孔層。對于不同的 PCB 層，只有 F.Cu 層處于活動狀態。其他層的層名中都有后綴"-disabled"（已禁用）；刪除后綴可啟用更多層。

阻焊層 F.Mask 和 B.Mask 的特殊用法：由于 PCB 制造的標準，啟用后將導致阻焊層不出現在設計中的黑色區域。這有點像 PCB/KiCad 標準，但可能會引起混淆。如果您想從 Inkscape 中獲得所見即所得的效果，也就是在您希望阻焊層出現的地方真正畫出顏色，請將圖層名稱改為F.Mask-invert

只要將 F.Mask 圖層留空并將其重命名為F.Mask-auto，就能自動生成帶有阻焊層的裸露銅電路板。

您可以隨意添加自己的圖層，用于測試圖形和設計。所有其他圖層將被忽略。

Tips

對于 Edge.Cut 圖層，需要將多邊形或?qū)ο筠D(zhuǎn)換為只有輪廓沒有填充的路徑。不要在 Edge.Cut 圖層上使用任何群組（Group），如果路徑上有內切口，請將其分割成單獨的路徑。

對于鉆孔層，放置圓形對象，它們將在 KiCad 中轉換為直徑相同的鉆孔。除非在 F.Cu 和 B.Cu 層中也添加銅，否則這些鉆孔不會有圓環。也不要在鉆孔層上使用任何群組（Group）。

您也可以使用第三方的插件，實現更多CAD格式的導入。

結束語

使用 Inkscape 結合 svg2shenzhen 插件，可以讓您更快地實現 PCB 藝術創作，并迅速生成相應的 PCB。
