“USB HID 至 XT / AT / PS/2 / 串行轉換器。這個項目非常適合 80 后或 70 后的 DIYer...”

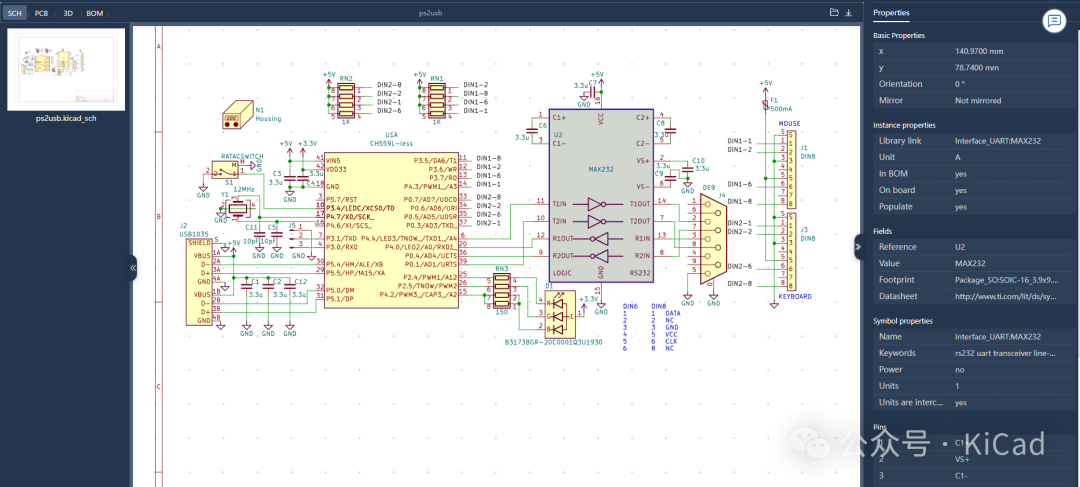

Made with KiCad 系列將支持新的展示方式。直接將以下鏈接復制到瀏覽器中：

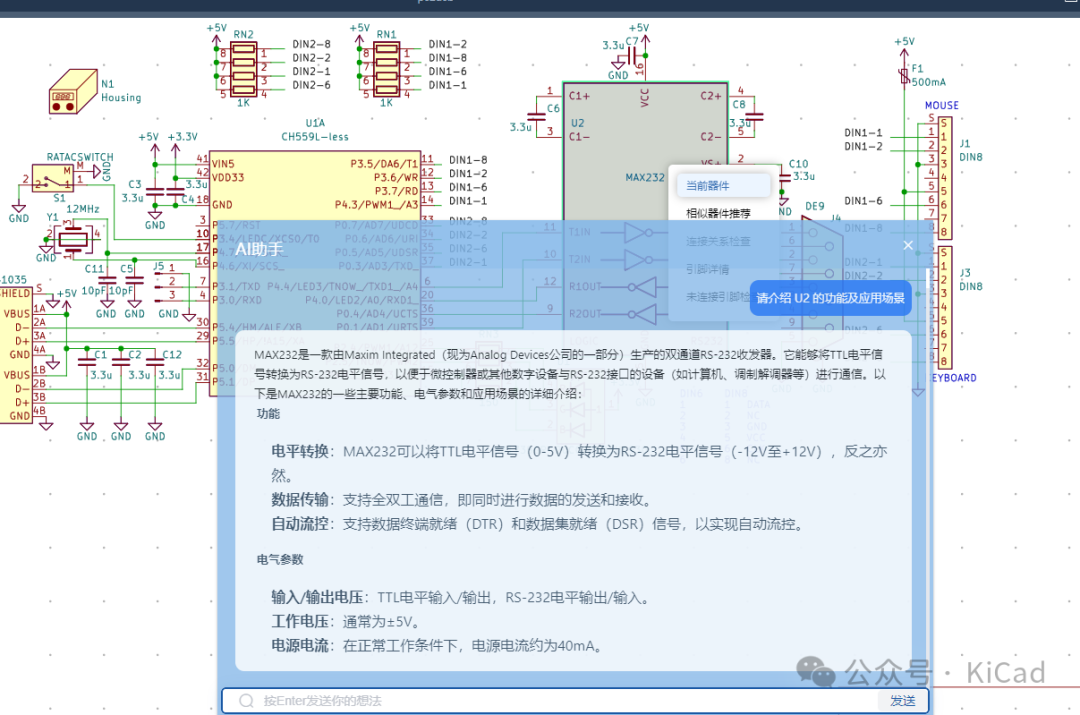

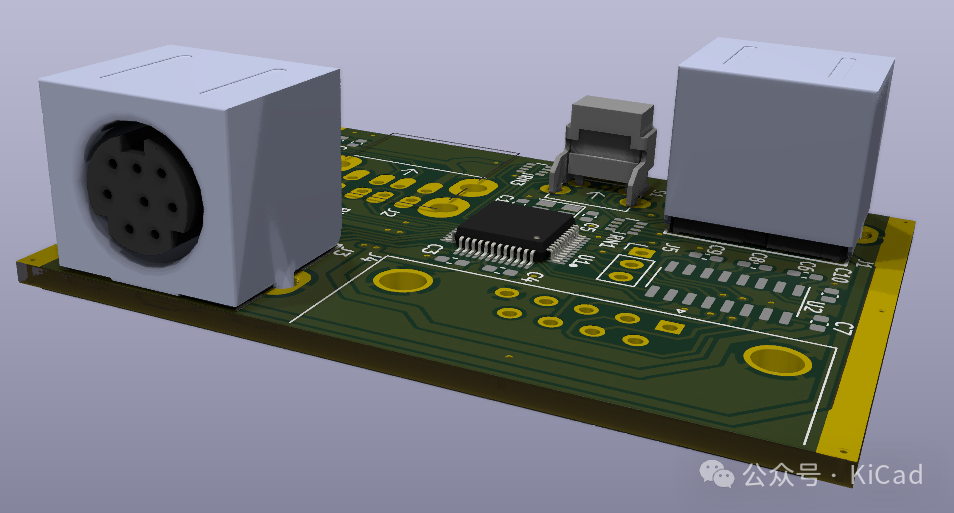

https://www.eda.cn/ecadViewer/viewerPage/?xmlId=85482865-c9be-4c1a-913f-7dbef5bb4b23&fileZip=%2Fdata%2Fdesign%2Fdemo%2F85482865-c9be-4c1a-913f-7dbef5bb4b23.zip 即可動態查看設計的原理圖、PCB、3D 及 BOM，查詢設計中器件、走線、焊盤的屬性詳情。還可以在原理圖中與AI小助手互動，幫您更高效地學習設計細節：

概覽

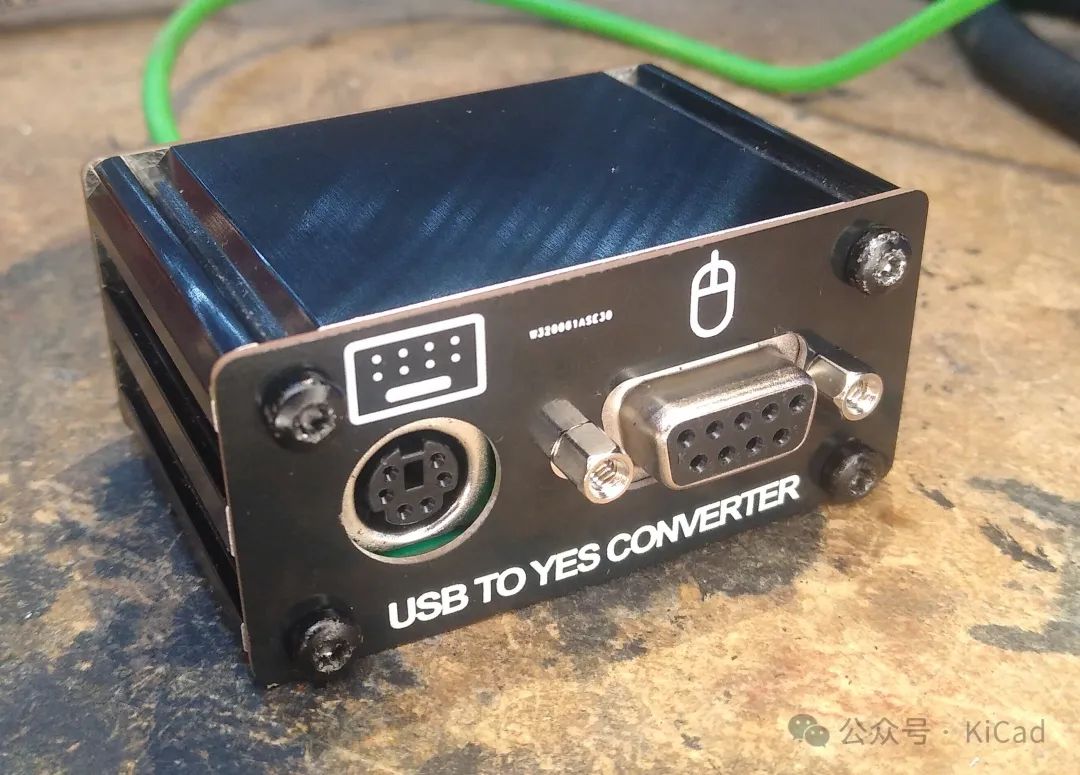

HIDman 是一款開源的設備，允許在傳統 PC 上使用現代 USB 鍵盤和鼠標。 支持傳統 PC 的外設越來越難找，尤其是最早的 PC。該項目旨在提供一種簡單、廉價的解決方案，涵蓋從最初的 IBM 5150 PC 到擁有 PS/2 端口的現代電腦的所有產品。 您認識下面這些接口嗎？

功能

(應該）支持大多數標準 USB 鍵盤和鼠標，包括使用無線轉接器的鍵盤和鼠標。

還支持（某些）USB 游戲控制器--按鈕/軸可映射到按鍵或鼠標操作

可模擬以下設備

OG IBM PC / XT 鍵盤

AT / PS/2 鍵盤

串行鼠標（可選羅技式第三按鍵）

PS/2 鼠標（可選 Intellipoint 式滾輪和多達 5 個按鈕）

無驅動程序配置菜單--只需打開文本編輯器即可更改設置

USB 連接

您可以將多種 USB 設備組合連接到 HIDman。

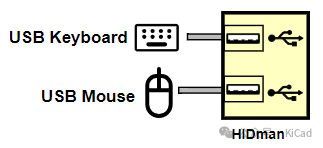

最常見的是將鍵盤連接到一個 USB 端口，將鼠標連接到另一個 USB 端口：

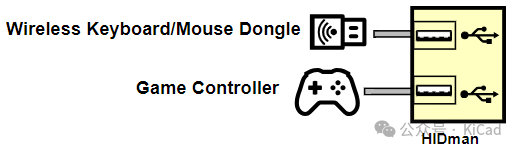

或者，您可以在一個端口上連接無線鍵盤和鼠標，在另一個端口上連接游戲控制器：

集線器（Hub）支持時好時壞。這（主要）不是 HIDman 的錯--許多現代集線器無法正常支持低速 USB 設備。

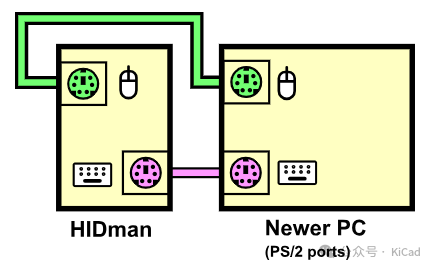

新的電腦（支持 PS/2）

將 HIDman 鍵盤和鼠標端口用公對公 Mini-DIN 電纜連接到電腦的 PS/2 端口。

打開 PC。

如有必要，按 HIDman 的 ? 電源按鈕選擇 PS/2 模式（淡藍色）。

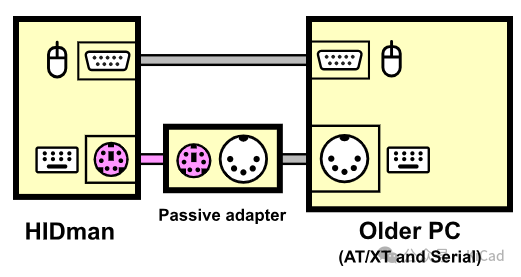

舊的電腦（AT/XT 及 串行）

將 HIDman 鍵盤端口上的一條公對公 Mini-DIN 電纜連接到 Mini-DIN 轉 DIN 適配器。

將該適配器連接到電腦的鍵盤端口。

將直通式公對母 DE-9 電纜從 HIDman 的串行端口連接到 PC 的串行端口。

打開 PC。

按下 HIDman 的 ? 電源按鈕，選擇 AT 模式（淡藍色），或 80 年代早期 IBM PC 和克隆機的 XT 模式（橙色）。

Firmware 更新

項目采用了沁恒的芯片 CH559 作為主控芯片。

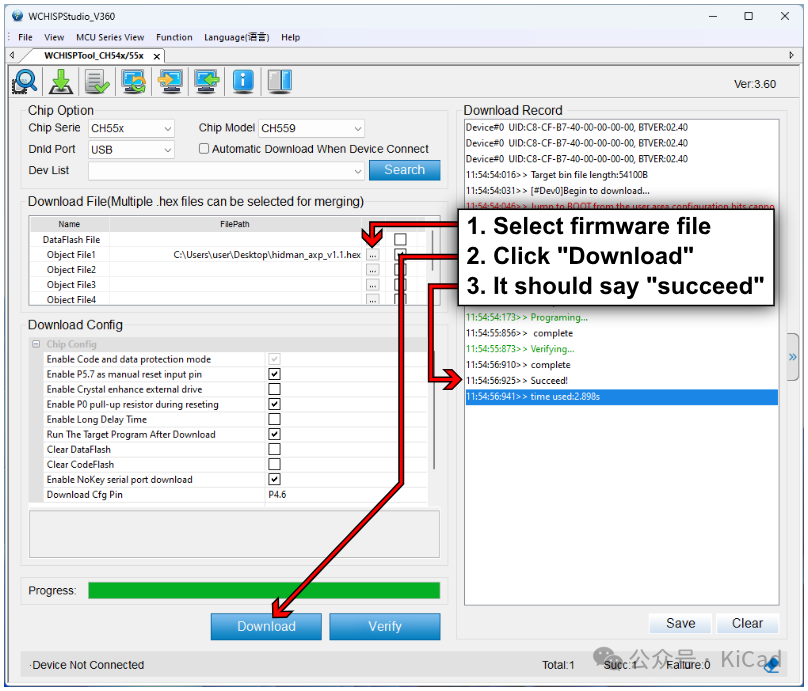

如果您使用的是 Windows 系統，請首先安裝 WCH 的 ISP 工具：

https://www.wch-ic.com/downloads/WCHISPTool_Setup_exe.html

如果您使用的是 Mac 或 Linux 系統，請安裝 ch55xtool :

https://github.com/MarsTechHAN/ch552tool

下一步是將 HIDman 設為固件更新模式。

斷開與 HIDman 的所有連接，包括所有 USB 設備和 PC。(不這樣做可能會導致 HIDman、電腦或兩者損壞）。

按住 HIDman 的 ? 電源按鈕。

使用 USB A 到 A 電纜將 HIDman 的下 USB 端口連接到現代 PC 上的 USB 端口。

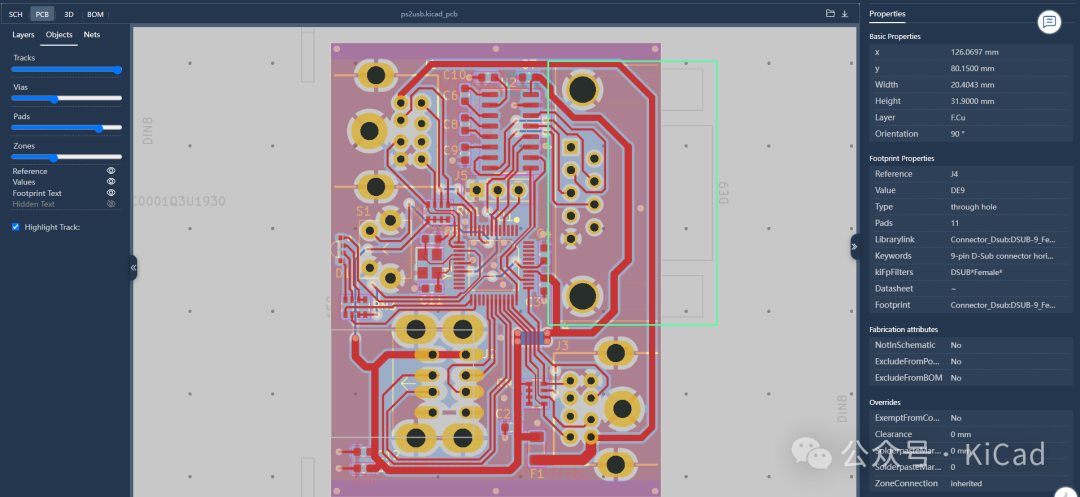

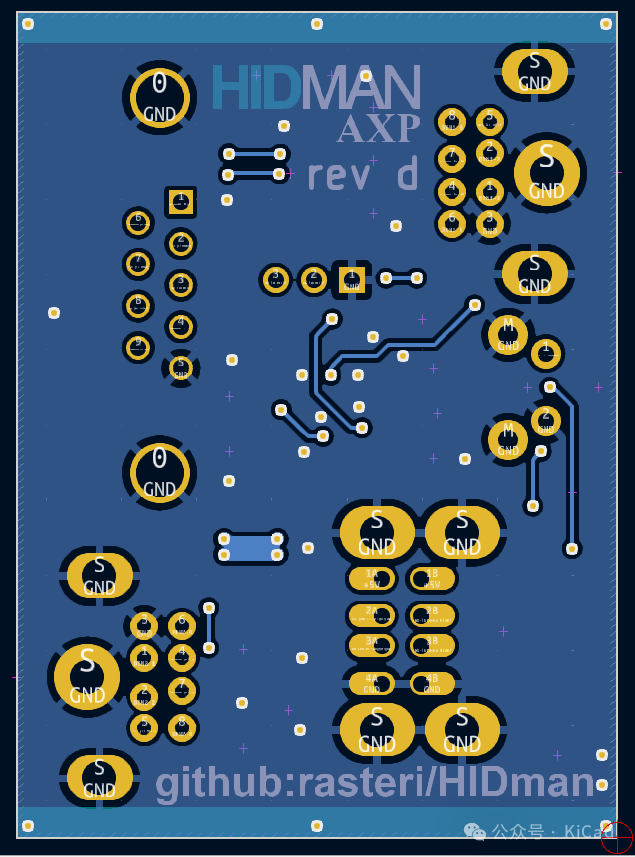

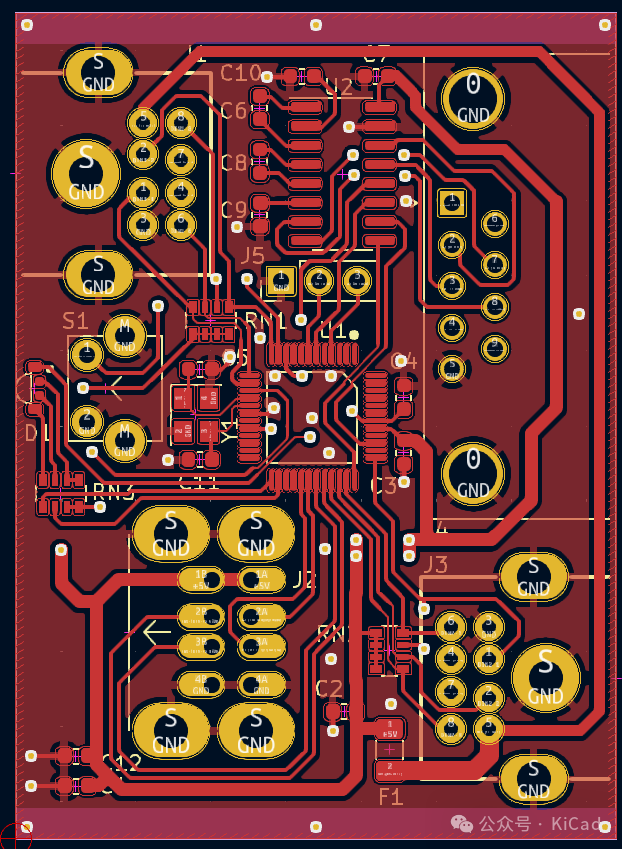

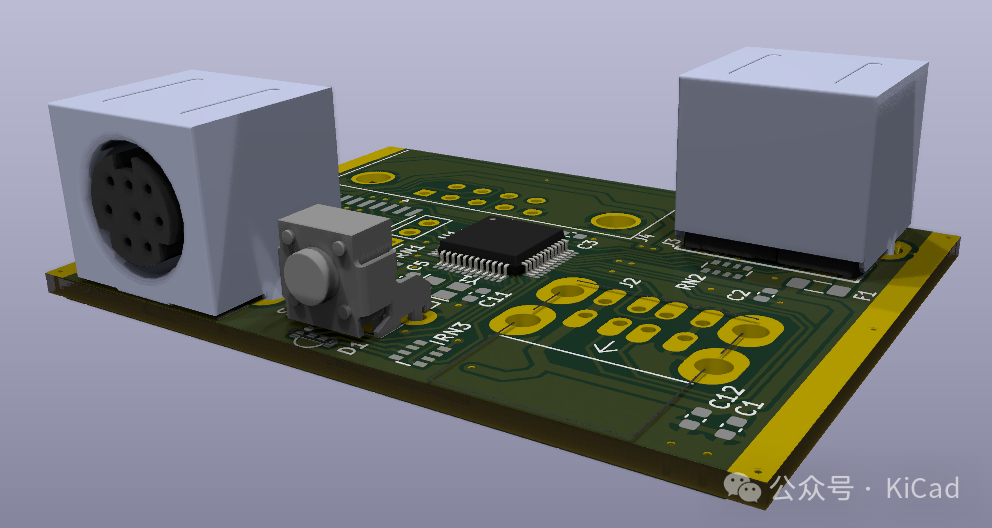

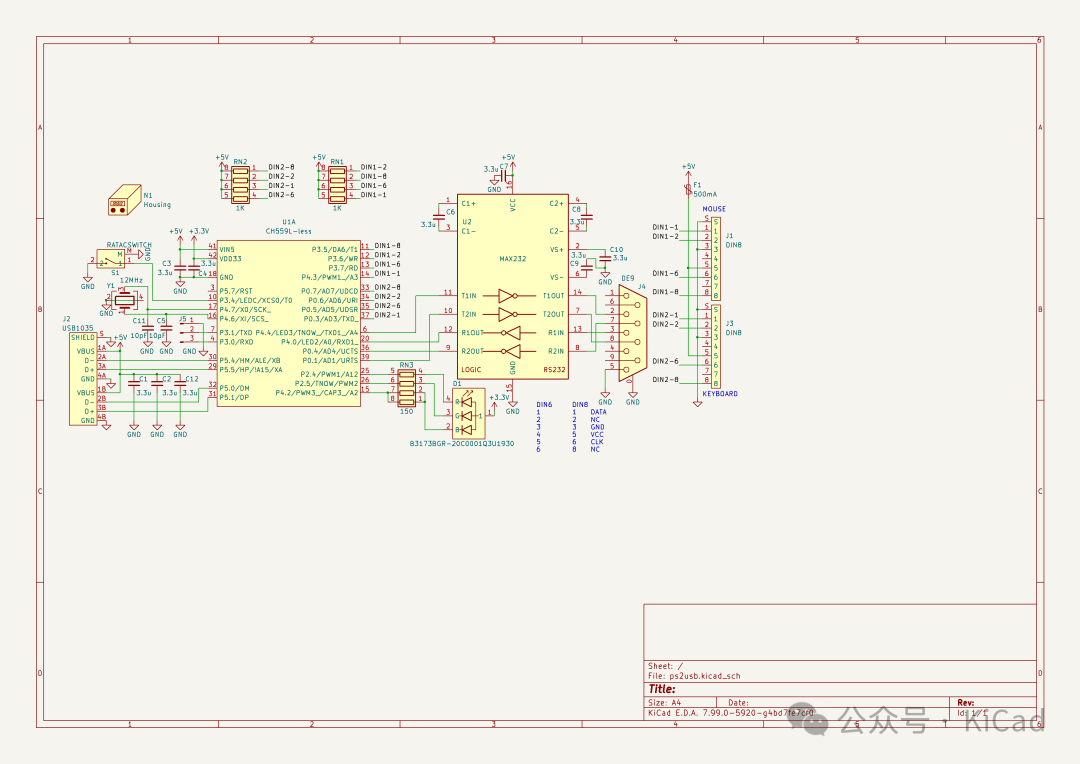

原理圖 & PCB

License

N/A

倉庫 & 下載

可以在Github中獲取開源倉庫：

https://github.com/rasteri/HIDman

Baidu 下載：
