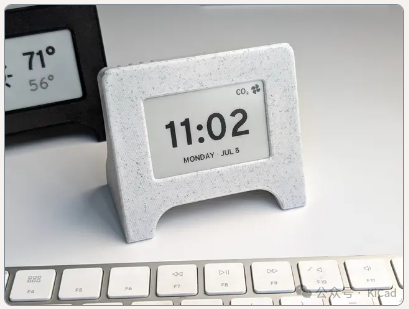

“一個開源的電子墨水屏桌面伴侶、時鐘和空氣質量監測器。”

Made with KiCad 系列將支持新的展示方式。直接將以下鏈接復制到瀏覽器中(或點擊“閱讀原文”)：

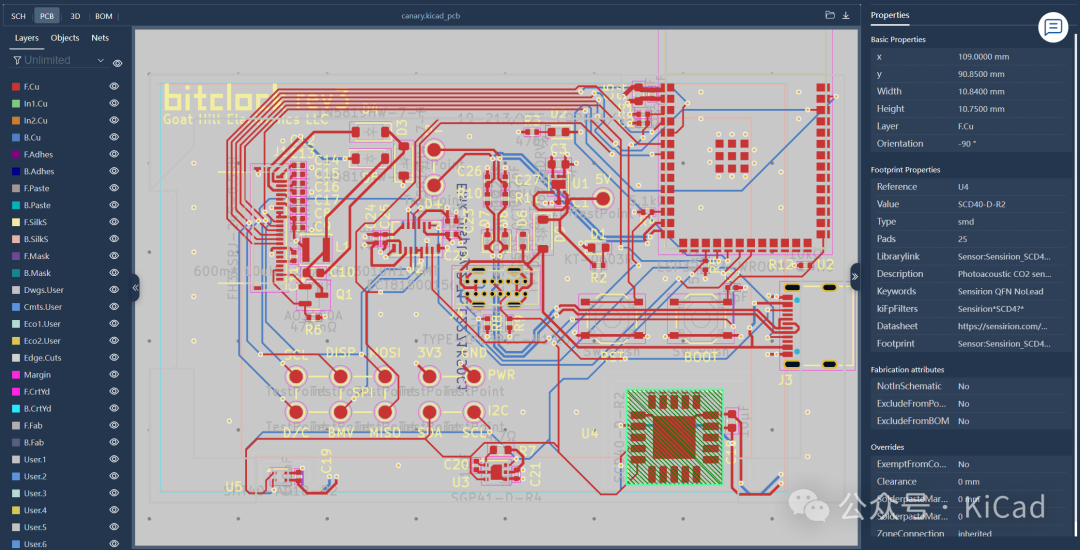

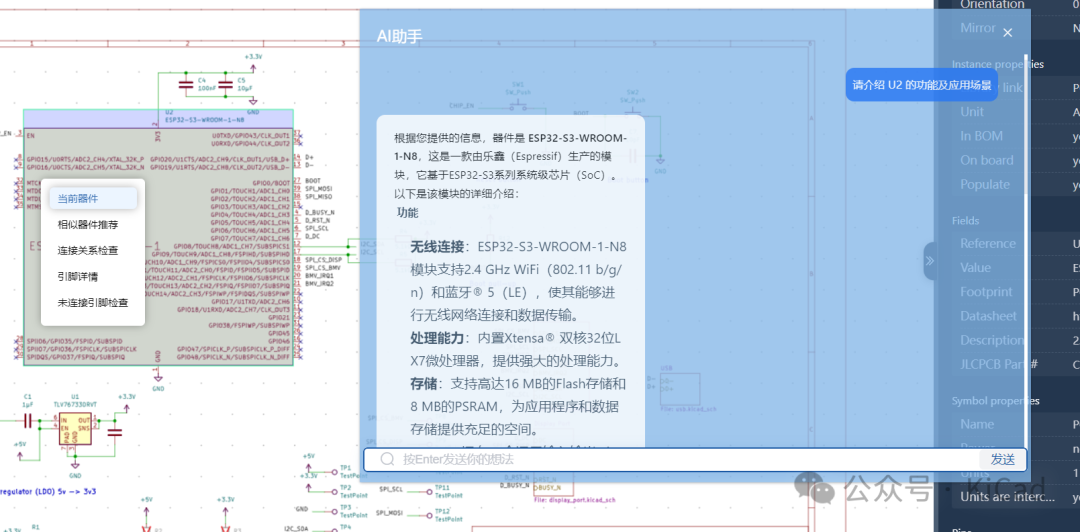

https://www.eda.cn/ecadViewer/viewerPage/?xmlId=2bce8872-2366-4424-8b57-aca55be52029&fileZip=%2Fdata%2Fdesign%2Fdemo%2F2bce8872-2366-4424-8b57-aca55be52029.zip 即可動態查看設計的原理圖、PCB、3D 及 BOM，查詢設計中器件、走線、焊盤的屬性詳情。還可以在原理圖中與AI小助手互動，幫您更高效地學習設計細節：

注：目前移動端還未優化，建議在 PC 上查看。

概覽

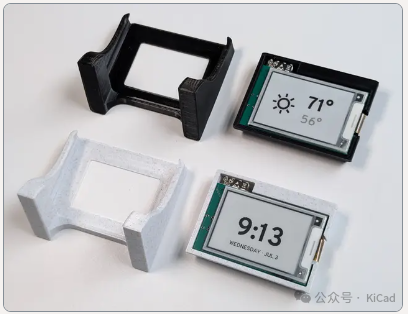

Bitclock 是利用 3D 打印組件設計硬件的一次探索。外殼、PCB 和軟件均由舊金山的 Brady Law 設計。Bitclock 可以有以下特點：：

空氣質量 + 二氧化碳警報。通過測量二氧化碳水平、溫度、濕度和 VOC（揮發性有機化合物）水平，最大限度地提高您的舒適度和工作效率。

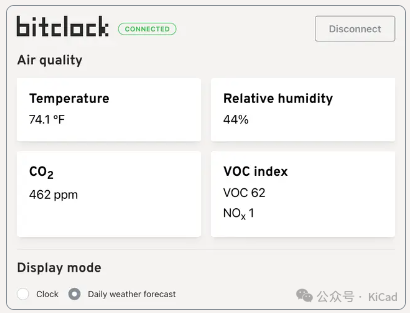

可定制的電子墨水顯示屏。使用配套的瀏覽器工具在當前時間和今天的天氣預報之間進行選擇。

可破解 + 開源。3D 打印您自己的表殼或創建新的表盤應用。Bitclock 已解鎖 + 開源，內置 2.4 GHz Wi-Fi 和藍牙 5 (LE)。

技術指標

顯示屏

2.71 英寸 E-Ink 顯示屏（264 x 176 像素，117 dpi）

支持快速更新（更新像素而不閃爍屏幕）

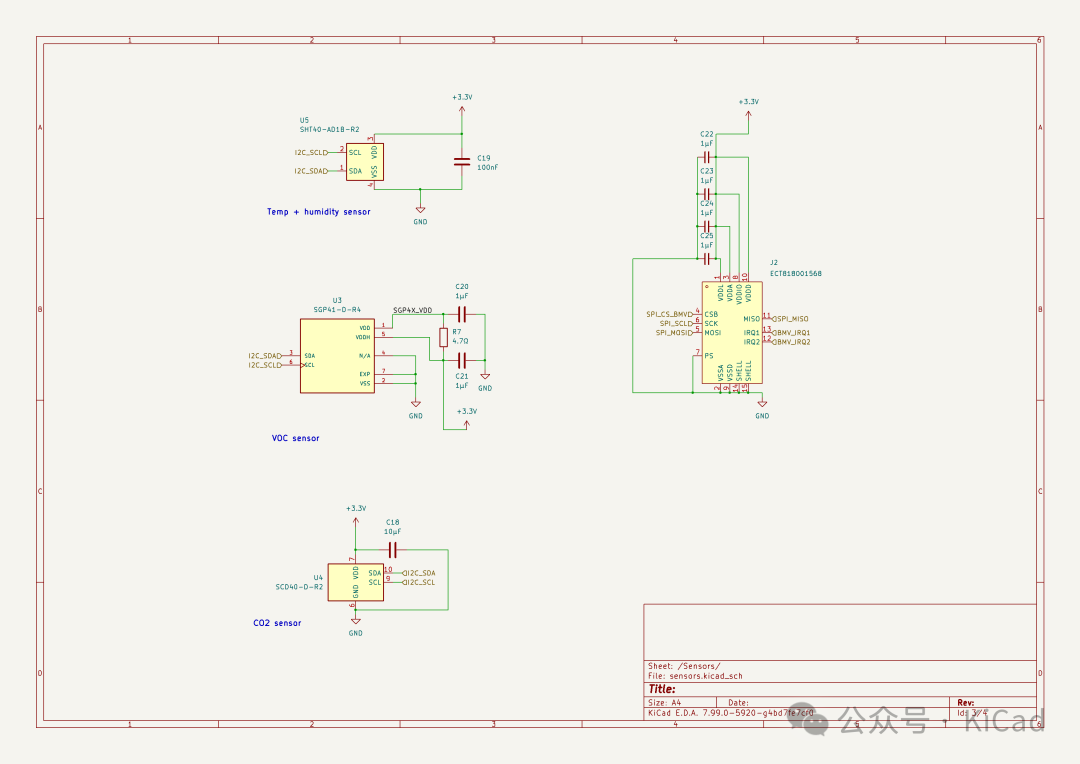

傳感器

溫度 + 相對濕度 (SHT40)

CO? (SCD40)

VOC + NOx 指數 (SGP41)

SoC

ESP32-S3，帶 2.4 GHz Wi-Fi 和藍牙 5 (LE)

8MB 閃存

電源

USB-C（不包括電纜）

配置

通過藍牙使用 bitclock.io/connect

需要 Google Chrome

調試

通過 USB 進行燒錄、GDB

尺寸

2.9 英寸x 3.5 英寸x 2.0 英寸

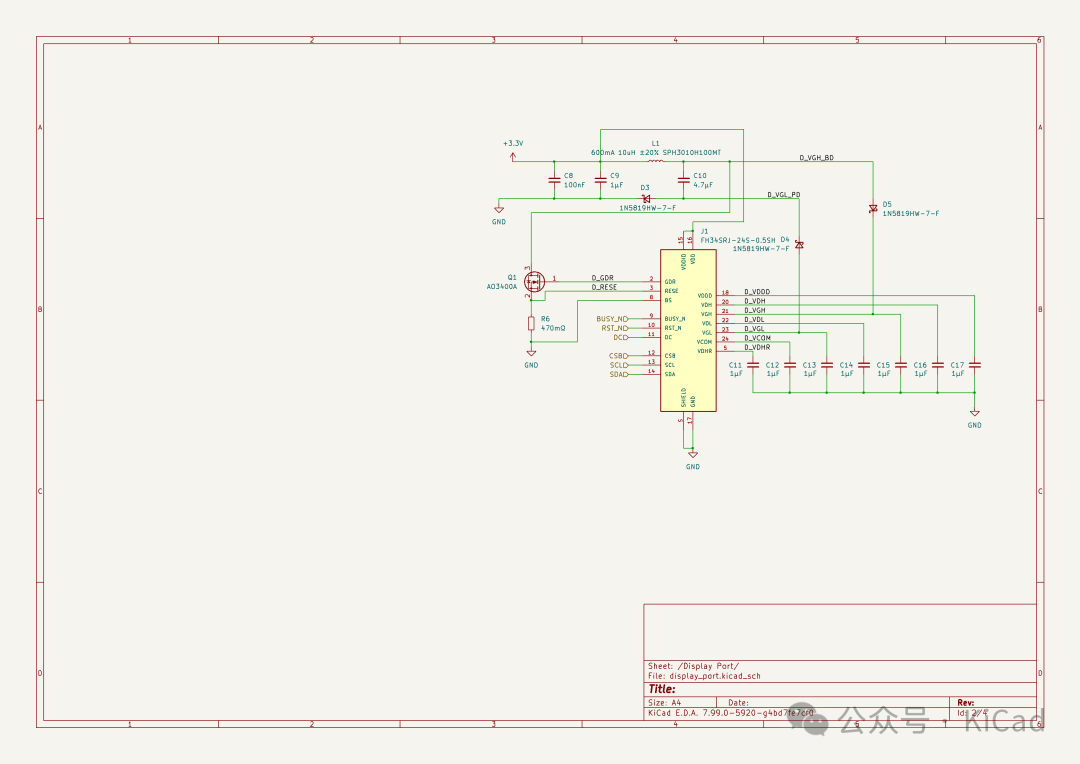

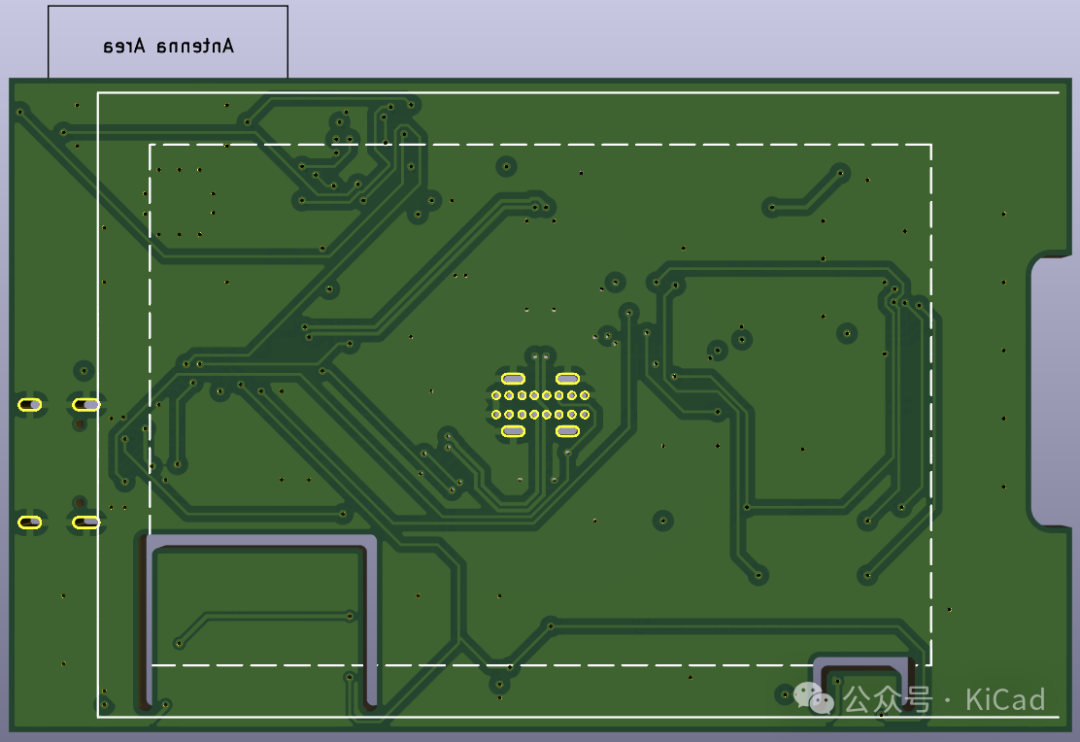

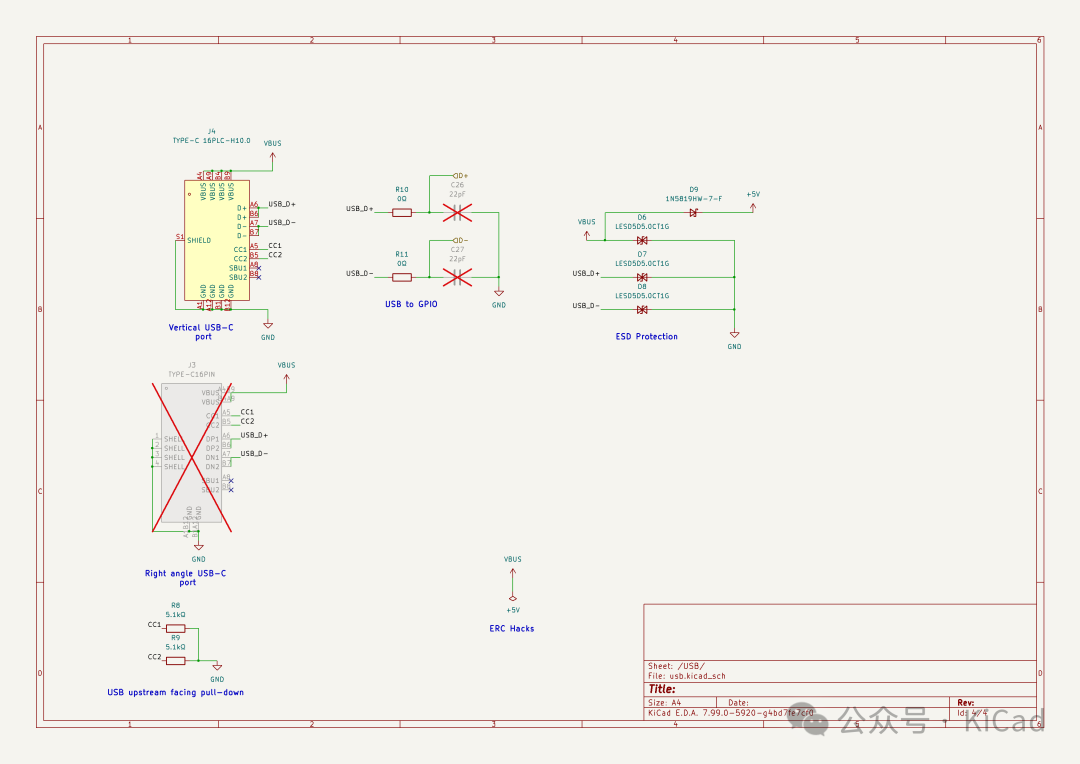

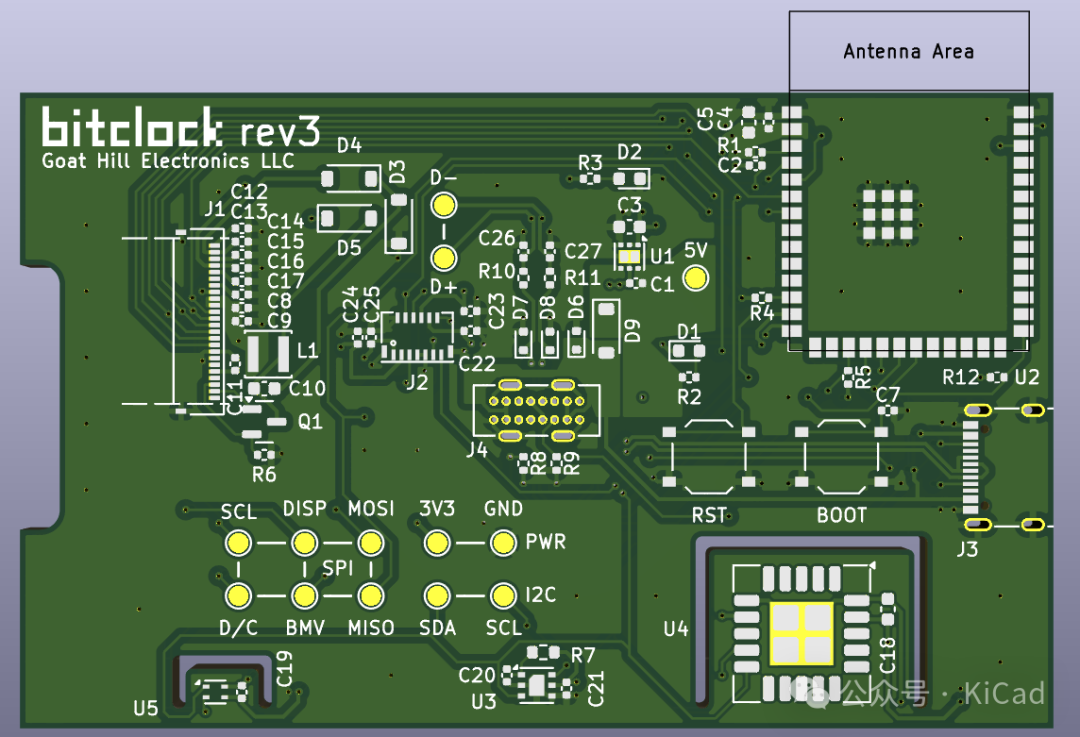

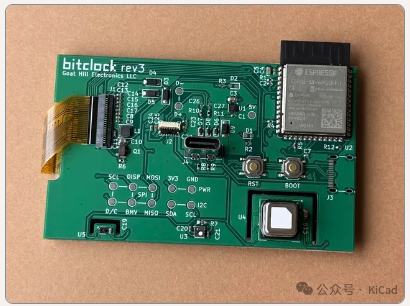

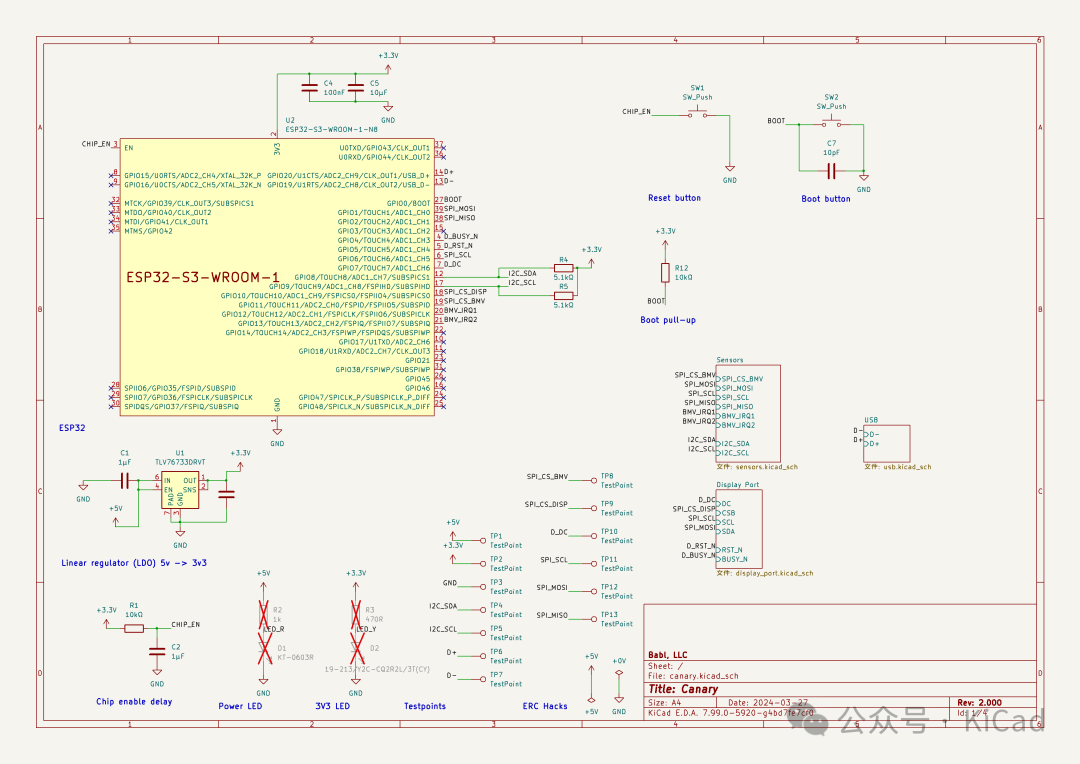

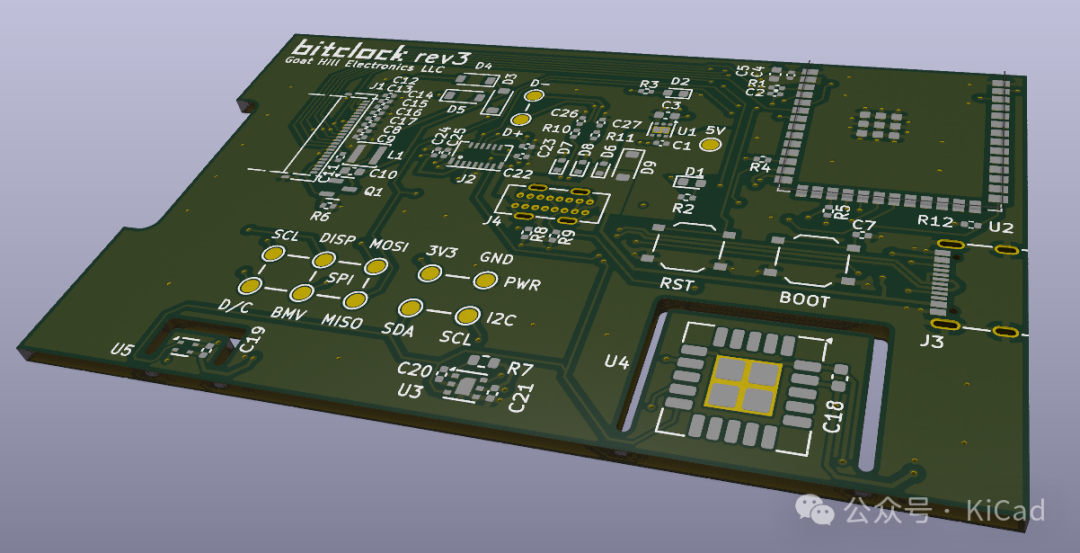

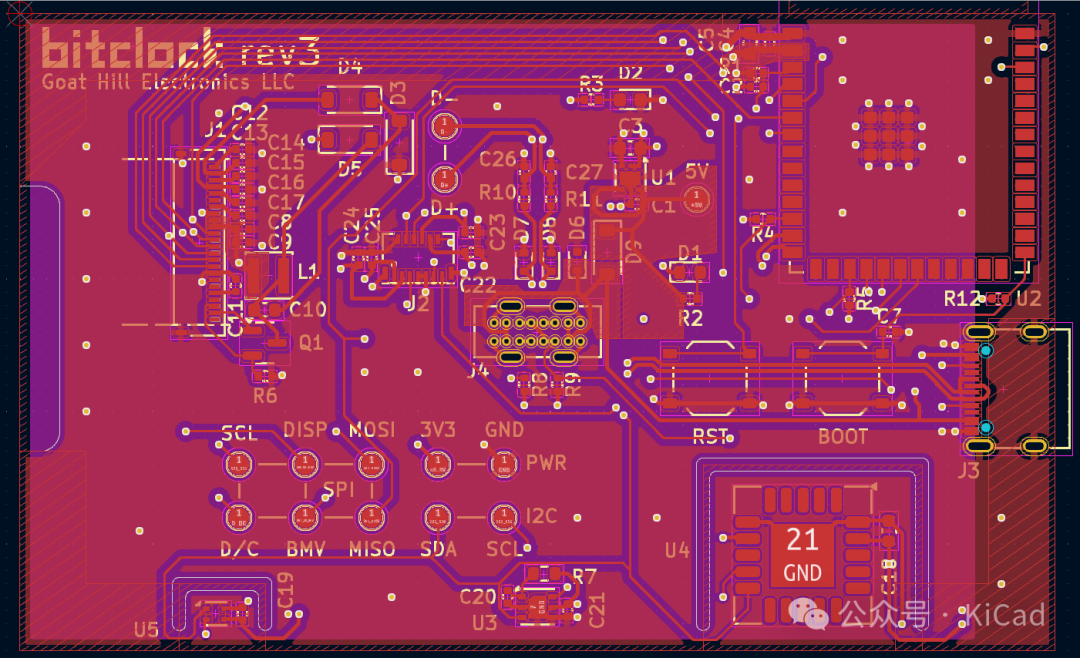

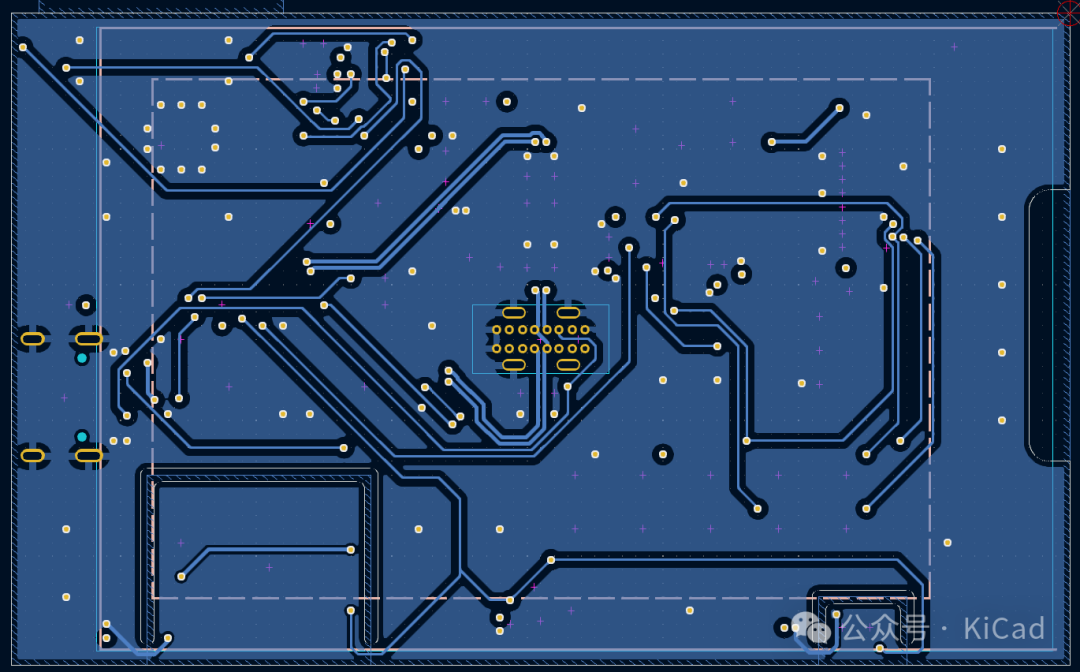

原理圖 & PCB

License

MIT

倉庫 & 下載

可以在Github中獲取開源倉庫：

https://github.com/goat-hill/bitclock

Baidu 下載：
