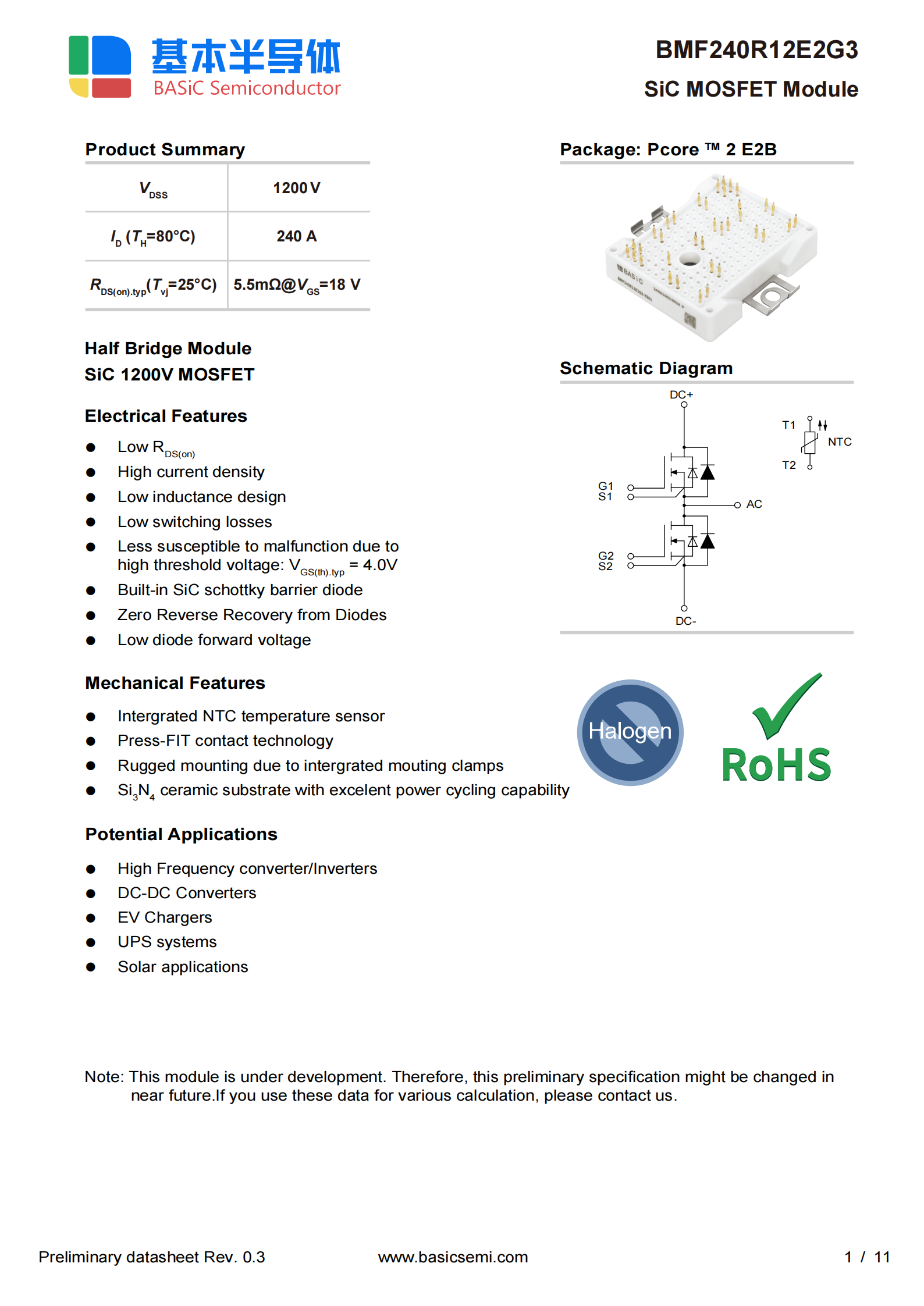

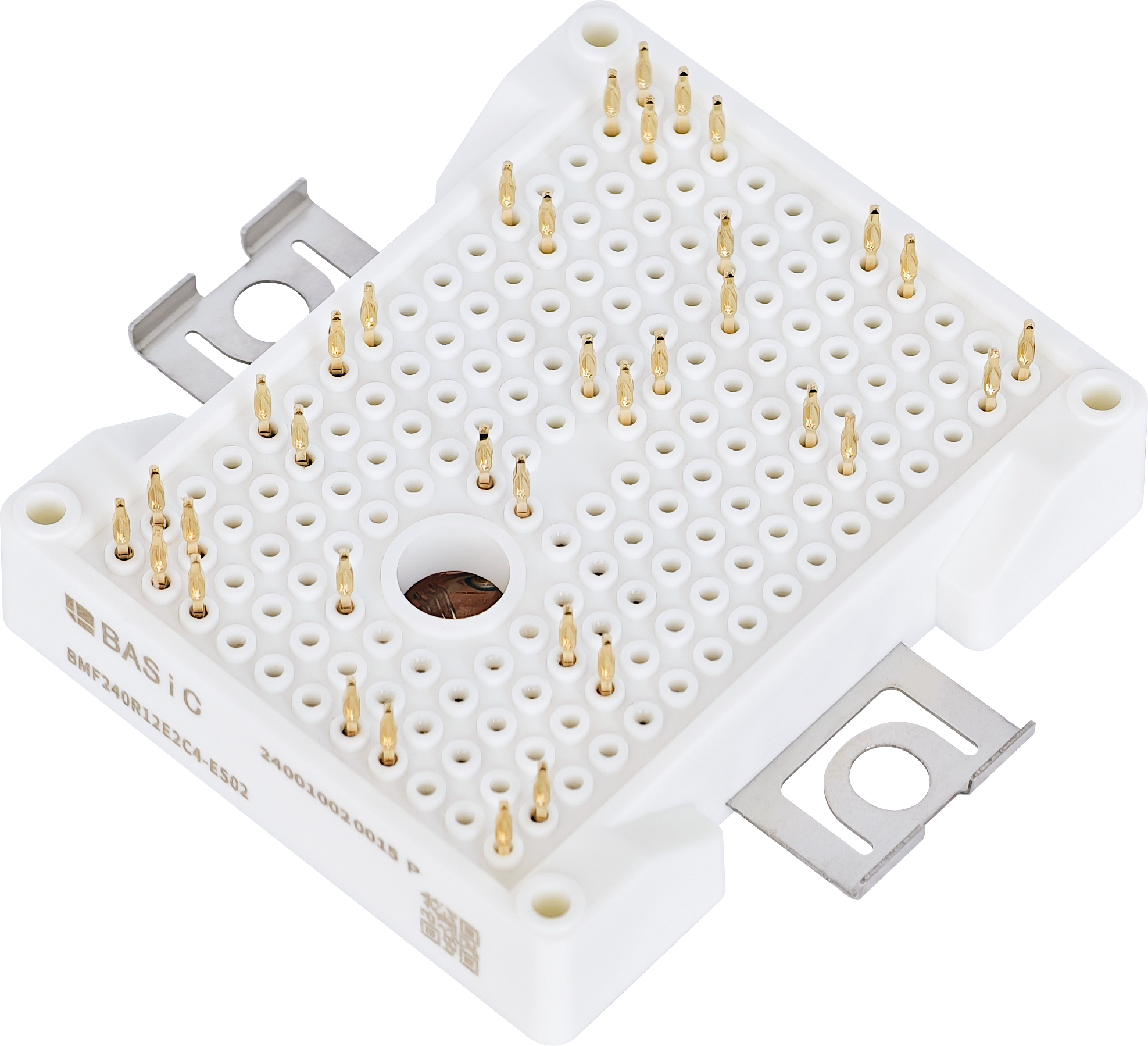

BASiC基本半導體(BASiC Semiconductor)SiC模塊BMF240R12E2G3并聯ANPC拓?fù)湓?25kW儲能變流器PCS中的損耗分析及方案優勢

1. 損耗分析

1.1 導通損耗

計算公式：

Pcond?=Irms2??RDS(on)??N?D

母線電壓 Vdc?=800V，輸出功率 P=225kW，直流電流 Idc?=281.25A。

有效值電流 Irms?=199A（占空比 D=0.5）。

RDS(on)?=10mΩ（150°C時校正值）。

并聯模塊數 N=2。

結果：

Pcond?=1992?0.010?2?0.5=396W

1.2 開關損耗

計算公式：

Psw?=(Eon?+Eoff?)?fsw??N

數據手冊中 Eon?=40mJ，Eoff?=35mJ（插值自圖13，199A工況）。

開關頻率 sw?=20kHz。

結果：

Psw?=(0.040+0.035)?20,000?2=3,000W

1.3 體二極管損耗

反向恢復損耗：SiC體二極管零反向恢復，可忽略。

正向?qū)〒p耗：

Pdiode?=VSD??Iavg??Ddead??N

VSD?=1.25V，死區時間占比 Ddead?=2%。

結果：

Pdiode?=1.25?199?0.02?2≈10W

1.4 總損耗與效率

Ptotal?=396W+3,000W+10W=3,406W

效率：

η=225,000+3,406225,000?≈98.5%

2. 方案優勢分析

2.1 高頻性能與效率

20kHz開關頻率下，SiC MOSFET的快速開關特性（?nston?≈25ns，?nstoff?≈17ns）顯著降低開關損耗，相比硅基IGBT效率提升3%-5%。

2.2 高溫穩定性

最高結溫 Tvj?=175°C，允許在高溫環境下穩定運行，減少散熱系統復雜度。

2.3 體積與重量優化

高頻運行減少濾波電感和電容的體積（可降低30%-50%），適合緊湊型儲能變流器設計。

2.4 并聯均流能力

低導通電阻偏差（模塊一致性高）和低寄生電感設計（集成Press-FIT技術），確保并聯模塊均流，提升系統可靠性。

2.5 低反向恢復損耗

內置SiC肖特基二極管零反向恢復特性，消除傳統硅二極管的反向恢復損耗，提升系統動態響應。

3. 潛在挑戰與改進建議

熱管理優化：模塊熱阻 Rth(j-c)?=0.09K/W，需采用液冷散熱或高性能風冷。

驅動電路設計：確保驅動電壓 VGS?=+18/?4V 的穩定性和抗干擾能力。

BASiC基本股份針對SiC碳化硅MOSFET多種應用場景研發推出門極驅動芯片，可適應不同的功率器件和終端應用。BASiC基本股份的門極驅動芯片包括隔離驅動芯片和低邊驅動芯片，絕緣最大浪涌耐壓可達8000V，驅動峰值電流高達正負15A，可支持耐壓1700V以內功率器件的門極驅動需求。

BASiC基本股份低邊驅動芯片可以廣泛應用于PFC、DCDC、同步整流，反激等領域的低邊功率器件的驅動或在變壓器隔離驅動中用于驅動變壓器，適配系統功率從百瓦級到幾十千瓦不等。

BASiC基本股份推出正激 DCDC 開關電源芯片BTP1521xx，該芯片集成上電軟啟動功能、過溫保護功能，輸出功率可達6W。芯片工作頻率通過OSC 腳設定，最高工作頻率可達1.5MHz，非常適合給隔離驅動芯片副邊電源供電。

對SiC碳化硅MOSFET單管及模塊+18V/-4V驅動電壓的需求，BASiC基本股份提供自研電源IC BTP1521P系列和配套的變壓器以及驅動IC BTL27524或者隔離驅動BTD5350MCWR(支持米勒鉗位)。

動態均流驗證：通過實驗驗證并聯模塊的均流效果，優化布局對稱性。

結論

采用雙并聯BASiC基本半導體(BASiC Semiconductor) BMF240R12E2G3的ANPC拓?fù)?，?0kHz開關頻率下可實現約98.5%的系統效率，結合高頻、高溫穩定性和緊湊設計，顯著優于傳統硅基IGBT方案。該方案適用于高功率密度儲能變流器PCS，需重點關注散熱與驅動設計以最大化SiC器件性能。

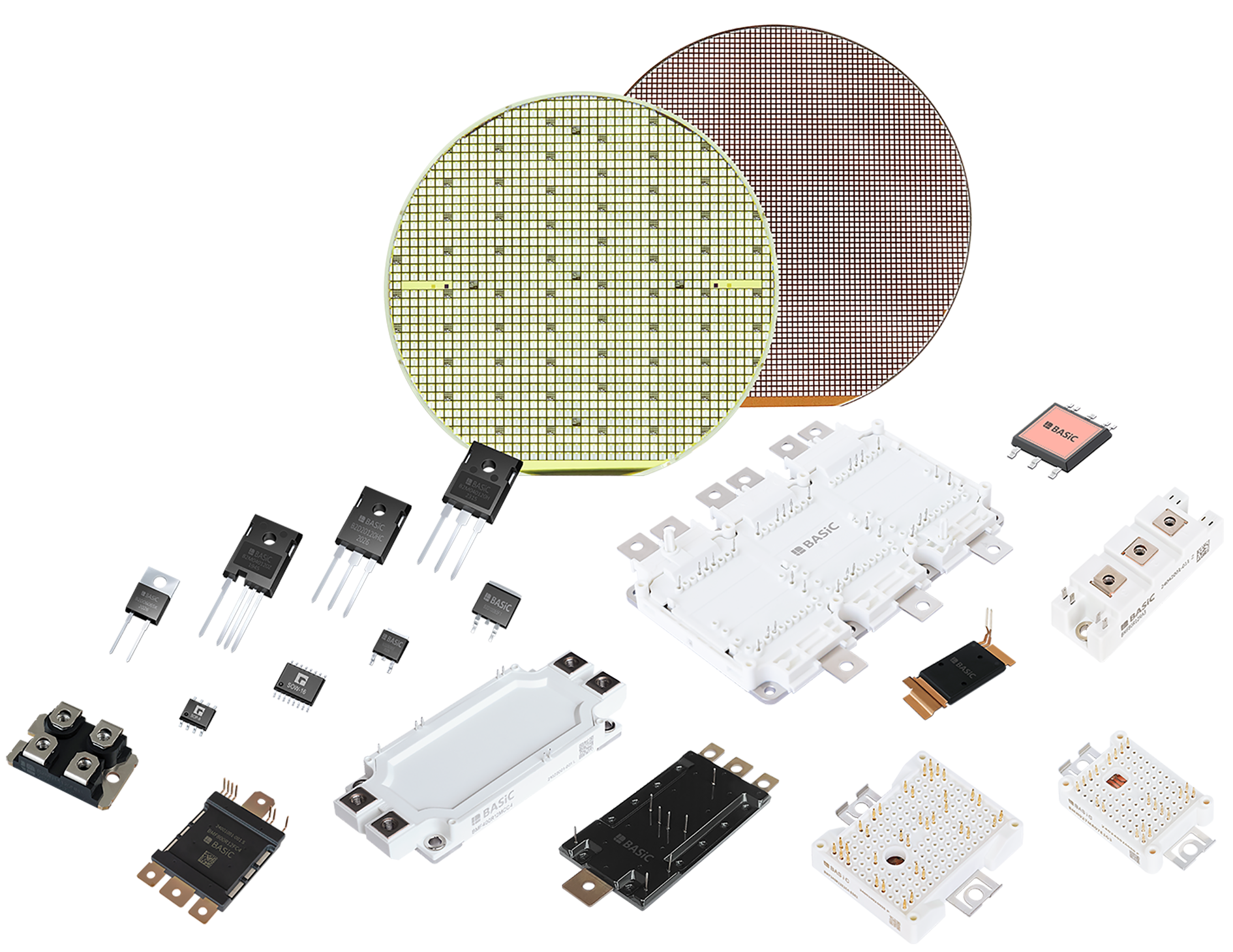

BASiC基本股份自2017年開始布局車規級SiC碳化硅器件研發和制造，逐步建立起規范嚴謹?shù)馁|(zhì)量管理體系，將質量管理貫穿至設計、開發到客戶服務的各業務過程中，保障產品與服務質量。BASiC基本股份分別在深圳、無錫投產車規級SiC碳化硅（深圳基本半導體）芯片產線和汽車級SiC碳化硅功率模塊（無錫基本半導體）專用產線；BASiC基本股份自主研發的汽車級SiC碳化硅功率模塊已收獲了近20家整車廠和Tier1電控客戶的30多個車型定點，是國內第一批SiC碳化硅模塊（比如BASiC基本股份）量產上車的頭部企業。
