概述

DS1972是一款1024位1-Wire EEPROM芯片，采用堅固的iButton封裝，每個內存頁面有256位。數據寫入8字節的暫存區，經過驗證后，再?gòu)?fù)制到EEPROM內存。四個內存頁面可以單獨設置寫保護或進入EPROM仿真模式，其中位只能從1更改為0狀態。DS1972通過單導線1-Wire總線進行通信，遵循標準1-Wire協議。每個設備都有自己不可改變的64位ROM注冊號，確保了無差錯的設備選擇和絕對的可追溯性。內置多點控制器用于1-Wire網絡，芯片存在檢測器在讀取器首次施加電壓時確認。
數據表：*附件：DS1972 1024位EEPROM技術手冊.pdf
特性

• 1024位EEPROM存儲器，分成四個頁面，每頁256位
• 獨立的存儲頁面，可以被永久寫保護或進入EPROM仿真模式(“改寫為0”)
• 切換點滯回與濾波可以?xún)?yōu)化噪聲指標
• IEC 1000-4-2 4級ESD保護(±8kV接觸放電、±15kV氣隙放電模式)
• -40°C至+85°C溫度范圍內，可在2.8V至5.25V工作電壓下進行讀、寫操作
• 按照1-Wire協議，以15.4kbps或125kbps速率通過一條數字信號線與主機通信

電氣特性

DS1972在堅周的iButton封裝中結合了1024位EEPROM、8字節寄存器/控制頁(最多7個用戶讀/寫字節）和功能齊全的1-Wire接口。每個DS1972都有自己的64位ROM注冊號，該注冊號在工廠激光打印到芯片中，以提供有保證的唯一身份，實現絕對可追溯性。數據通過1-Wire協議串行傳輸，該協議只需要一個數據觸點和一個接地回路。DS1972有一個額外的存儲區域，稱為暫存區，在寫入主存儲器或寄存器頁時用作緩沖區。數據首先被寫入草稿行，然后可以從草稿行中讀回。驗證數據后，Copy Scratchpad命令將數據傳輸?shù)狡渥罱K存儲位置。DS1972的應用包括門禁/停車計時器、在制品跟蹤、工具管理、庫存控制和維護/檢查數據存儲。

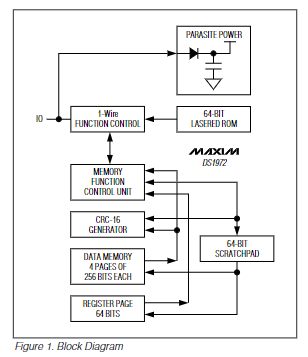

概述圖1中的框圖顯示了DS1972的主要控制和存儲部分之間的關系。DS1972有四個主要的數據組件：64位激光ROM、64位暫存區、四個32字節的BEPROM頁和一個64位寄存器頁。1-Wire協議的層次結構如圖2所示?？偩€主控必須首先提供七個ROM功能命令之一：讀取ROM、匹配ROM、搜索ROM、跳過ROM、恢復、超速檔跳過ROM或超速檔匹配ROM
