概述
DS2431是一款1024位1-Wire? EEPROM芯片，由四頁存儲區組成，每頁256位。數據先被寫入一個8字節暫存器中，經校驗后復制到EEPROM存儲器。該器件的特點是，四頁存儲區相互獨立，可以單獨進行寫保護或進入EPROM仿真模式，在該模式下，所有位的狀態只能從1變成0。DS2431通過一條1-Wire總線進行通信。通信采用了標準的1-Wire協議。每個器件都有不能更改的、唯一的64位ROM注冊號，該注冊號由工廠光刻寫入芯片。在一個多點的1-Wire網絡環境中，該注冊號用做器件地址。
數據表：*附件：DS2431 1024位1-Wire EEPROM技術手冊.pdf

應用

• 配件/PC板識別
• 消費類產品的售后管理
• 模擬傳感器校準，包括IEEE-P1451.4智能傳感器
• 墨盒/色帶打印盒識別
• 醫用傳感器校準數據存儲

特性

• 1024位EEPROM存儲器，分成四頁，每頁256位
• 獨立的存儲區頁，可以被永久寫保護或進入EPROM仿真模式(“寫入0”)
• 切換點滯回與濾波可以在噪聲下獲得最佳性能
• IEC 1000-4-2 Level 4 ESD保護(±8kV接觸模式，±15kV氣隙放電模式)
• -40°C至+85°C，2.8V至5.25V的寬電壓范圍讀、寫操作
• 通過1-Wire協議以15.4kbps或125kbps單數字信號與主機通信
• 提供汽車級版本，滿足AEC-Q100 1級認證要求([DS2431-A1]

典型工作電路

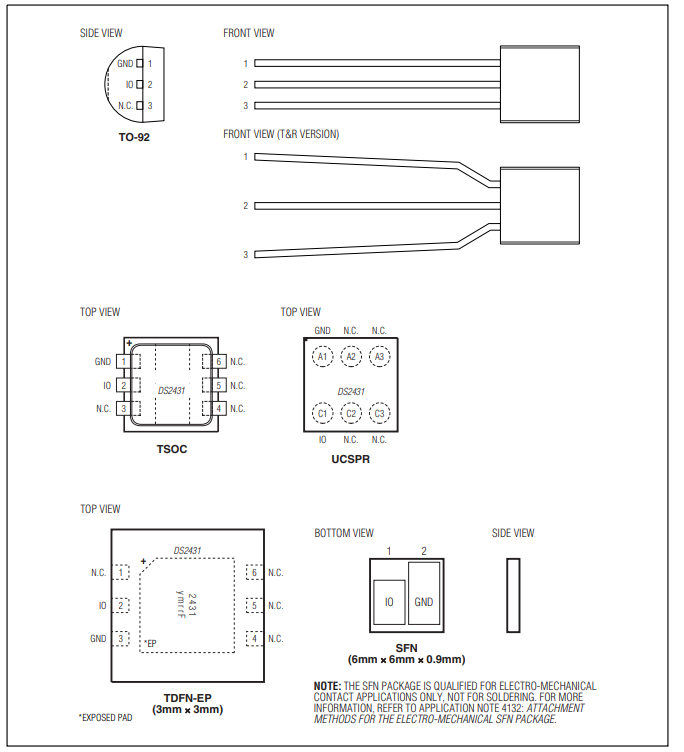

引腳配置

框圖
DS2431單芯片包含1024位的EEPROM、8字節寄存器/控制頁（用戶最多可讀/寫7個字節）以及全功能1-Wire接口。每片DS2431出廠時都帶有激光刻入的64位ROM注冊碼，以保證其絕對可溯性。數據按照1-Wire協議串行傳輸，只需要一條數據線和返回地線。DS2431有一個稱為暫存器的附加存儲區，在向主存儲器或寄存器頁寫入數據時用作緩存器。數據首先被寫人暫存器，并可從這里回讀。數據經過校驗無誤后，Copy Scratchpad命令將數據傳送到最終存儲器單元。DS2431的典型應用包括配件/PCB識別、醫療傳感器校準數據存儲、包括IEEEP1451.4智能傳感器在內的模擬傳感器校準、打印墨盒以及硒鼓識別和耗材售后管理。

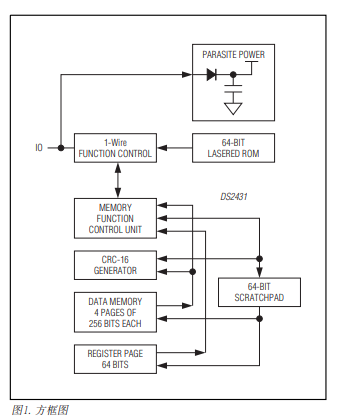

圖1所示的方框圖說明了DS2431主控單元與存儲器部分的關系。DS2431包括四個主要數據部件：64位光刻ROM、64位暫存器、四個32字節EEPROM頁以及64位寄存器頁。
