Author：DuHao

今天給大家介紹一下上海覺鑫智能科技有限公司基于瑞薩電子RA8D1 MCU的USB&I2S數字音頻應用解決方案。

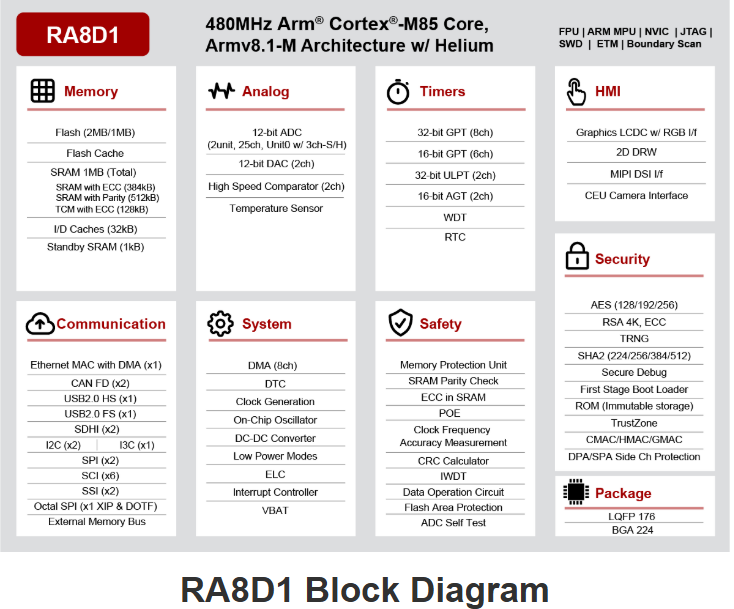

RA8D1 MCU系列是業界首款基于ArmCortex-M85（CM85）內核的32位圖形微控制器（MCU），能夠在480MHz頻率下實現超過3000CoreMark分?jǐn)?shù)的突破性性能，可支持高分辨率顯示和視覺AI應用的卓越圖形功能。適用于工業自動化、家用電器、智能家居、消費品、樓宇/家居自動化和醫療/保健細分市場中的各種高性能和計算密集型應用場景。

該解決方案是IST基于RA8D1作為主控開發的數字音頻方案。RA8通過USB&I2S連接到主機PC（Windows/Linux/Mar OS）和DSP，可以實現多頻道錄制和廣播，錄制和播放功能，音頻動態電平實時反饋功能。支持自定義HID設備支持?jǐn)?shù)據收發，實現自定義數據通信協議，用戶可以基于此協議實現自己的應用通信協議用于音量控制等需求，方案成熟穩定。

1方案特點

支持Speaker功能，能夠接收來自USB Host發送過來的USB音頻數據。并把音頻數據通過I2S發送給I2S slave。

支持mic功能，能夠把I2S slave處理后的數據再發送回USB host，實現錄音功能。

支持多種數據同步方式，RA8D1通過當前數據處理情況實時調整I2S采樣速率，確保音頻數據能夠正常處理。

支持主流音頻采樣44.1kHz/48kHz/96kHz/192kHz,16/24/32-bit。

USB2.0高速數據傳輸。

支持Windows/Linux/MacOS等主流操作系統（注：Windows不支持implicit feedback同步模式）。

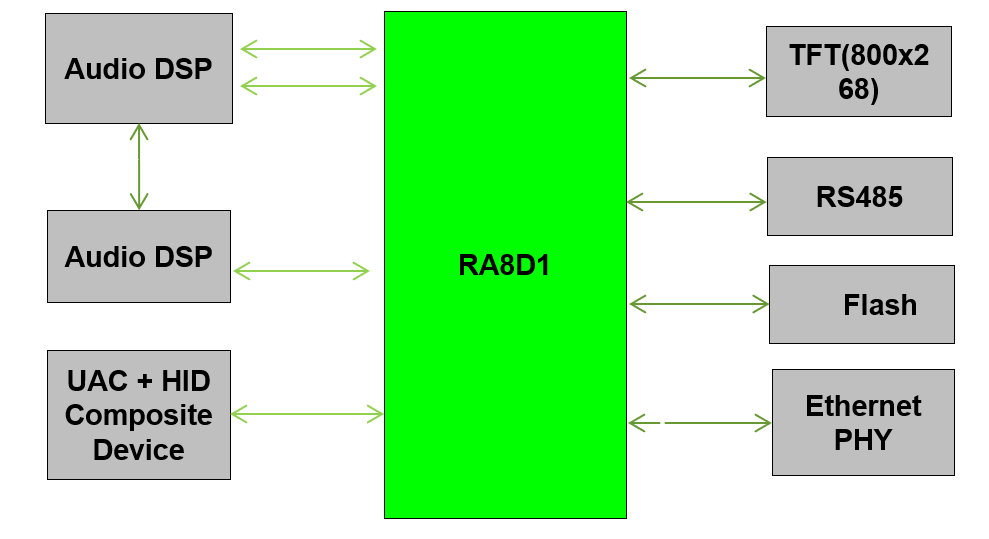

解決方案框圖

方案適用于會議/教育，商用等音響系統。

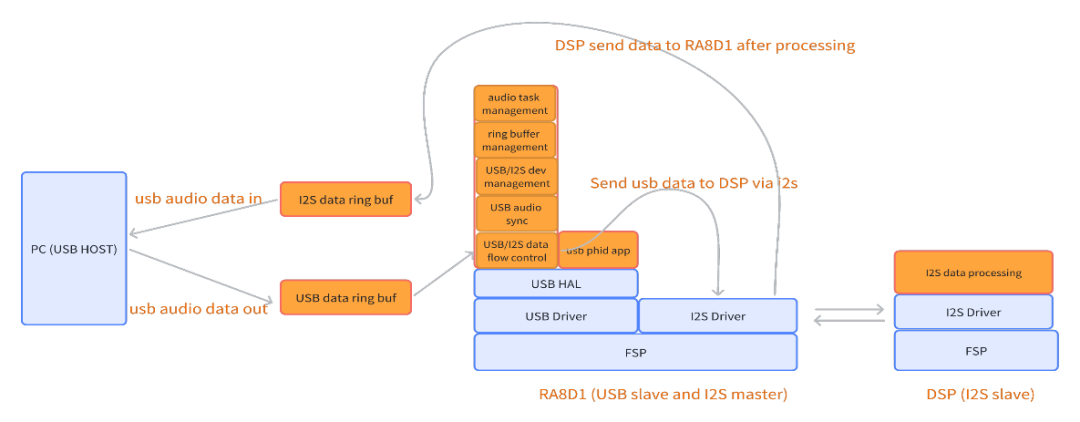

2軟件構架

3軟件包說明

軟件包usb_paud_phid.tgz解壓后，目錄格式如下：

左右滑動查看完整內容

$ tree -L 2
.
|—— usb_paud_phid_user_guide.pdf
├── ssi_ek_ra8m1_i2s_slave
│  ├── configuration.xml
│  ├── Debug
│  ├── JLinkLog.log
│  ├── ra
│  ├── RA8D1 EK.pincfg
│  ├── ra_cfg
│  ├── ra_cfg.txt
│  ├── ra_gen
│  ├── script
│  ├── src
│  ├── ssi_ek_ra8d1_ep Debug_Flat.jlink
│  ├── ssi_ek_ra8d1_ep_DMAC_RX_TX_Swap Debug_Flat.jlink
│  ├── ssi_ek_ra8d1_ep_DMAC_RX_TX_Swap Debug_Flat.launch
│  └── ssi_ek_ra8d1_ep.hex
├── tools
│  ├── hidraw
│  └── HIDTool
└── USBX_paud_ek_ra8d1_ep_i2s_master
  ├── e2studio
  ├── Hello.wav
  ├── images
  ├── readme.txt
  └── usbx_paud_notes.md

  13 directories, 11 files


usb_paud_phid_user_guide.pdf：說明文檔

ssi_ek_ra8m1_i2s_slave：ra8m1 I2S slave側代碼。

USBX_paud_ek_ra8d1_ep_i2s_master：ra8d1 I2S master及usb應用代碼。

tools/hidraw：linux上HID設備測試工具。

tools/HIDTool：Windows測HID設備讀寫工具。

如需要獲取以上軟件資源包和相關文檔，請咨詢?nèi)鹚_代理商。

關于覺鑫智能科技

上海覺鑫智能科技有限公司（IST）成立于2020年，致力于為高科技客戶提供新一代數字化，智能化咨詢、解決方案以及研發咨詢服務。在芯片、軟件、金融服務、汽車、電信等領域積累了豐富的行業經驗和資源。
