第4章 使用e2studio新建工程

4.1

新建工程

4.1.1

選擇工作空間目錄

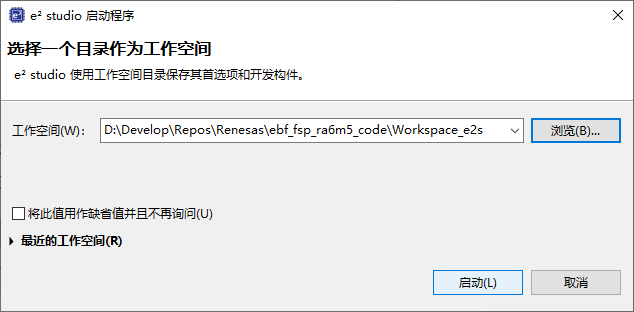

打開e2studio軟件，會默認彈出一個名為“e2studio啟動程序”的小窗口，它提示我們“選擇一個目錄作為工作空間”。如下圖所示。

我們選擇合適的全英文路徑，新建一個文件夾重命名為：“Workspace_e2s”，將此文件夾作為我們的工作空間。然后點擊“啟動”，打開該工作空間。

警告：

注意：為了避免編譯錯誤，工作空間的絕對路徑必須是全英文路徑，不能包含有中文字符。

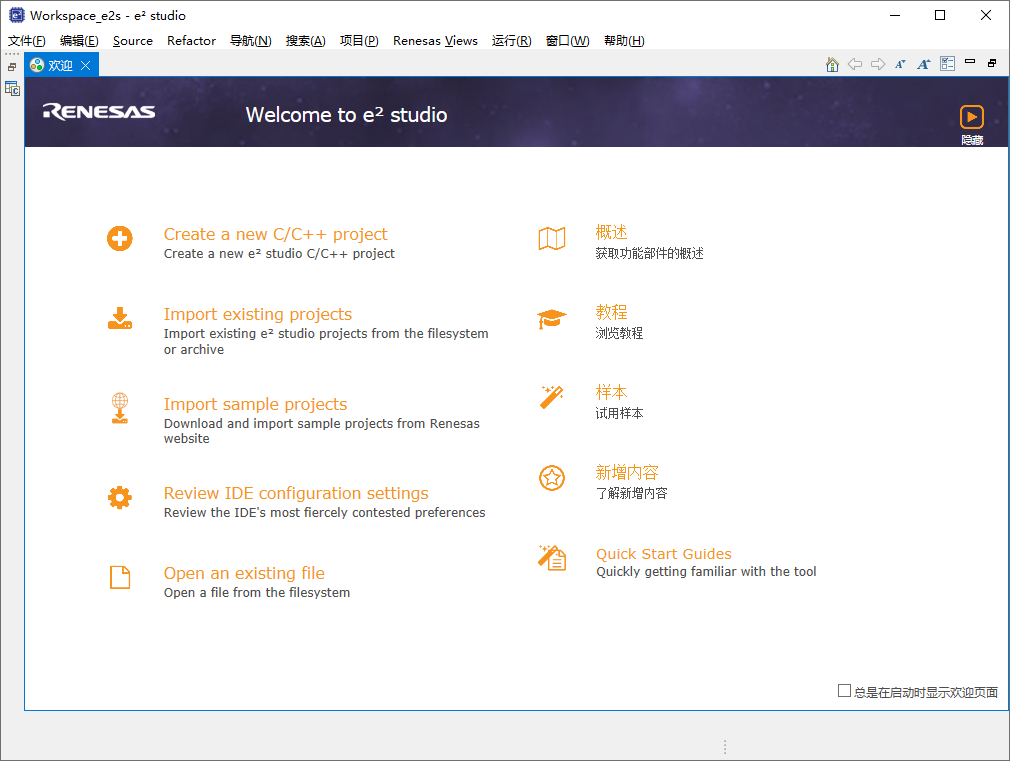

打開之后的界面如圖所示。

4.1.2

新建一個工程

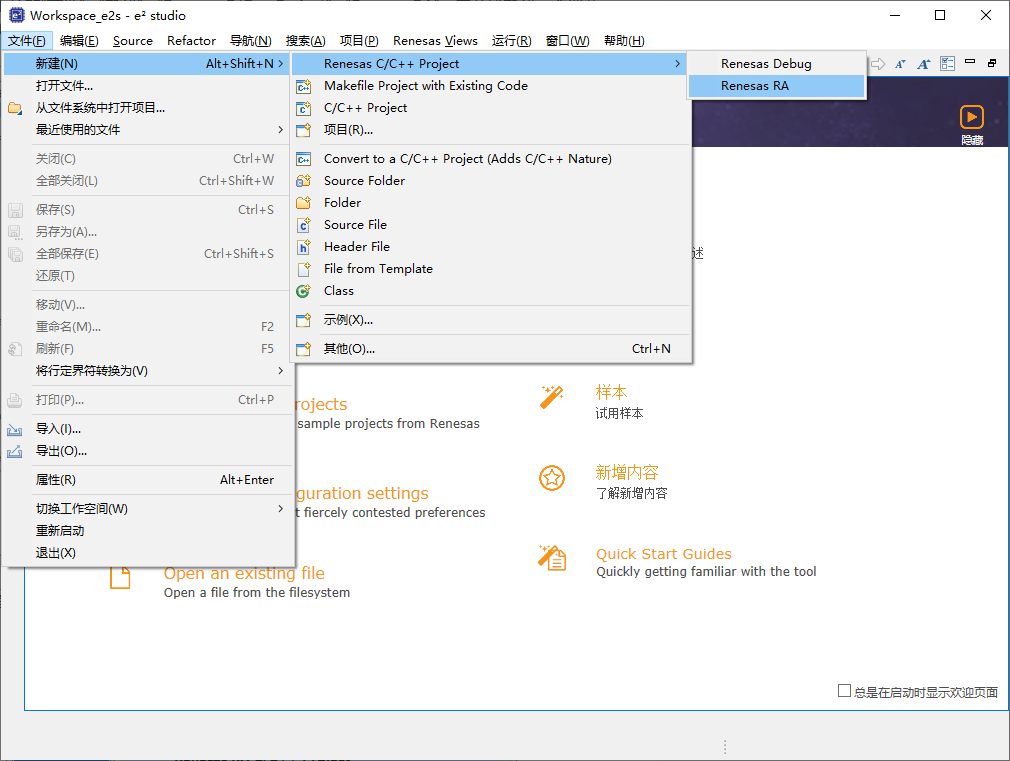

我們點擊左上角的“文件”->“新建”->“Renesas C/C++ Project”->“Renesas RA”，來開始新建一個瑞薩RA系列MCU的工程。

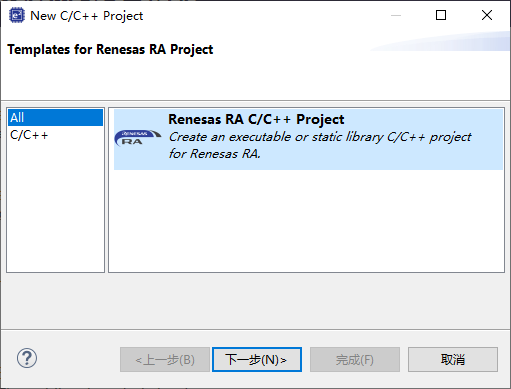

在彈出的界面中點擊選中這個選項“Renesas RA C/C++ Project”，然后點“下一步”按鈕。

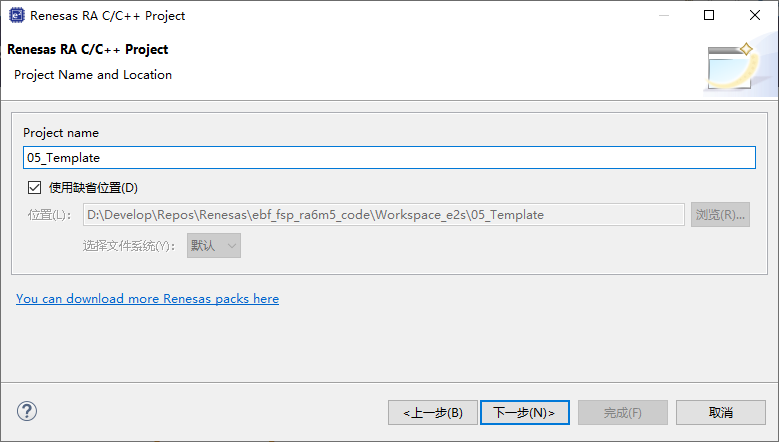

新工程名字取名為“05_Template”，表示“對應的是教程第05章、工程模板”的意思。然后點擊“下一步”按鈕。

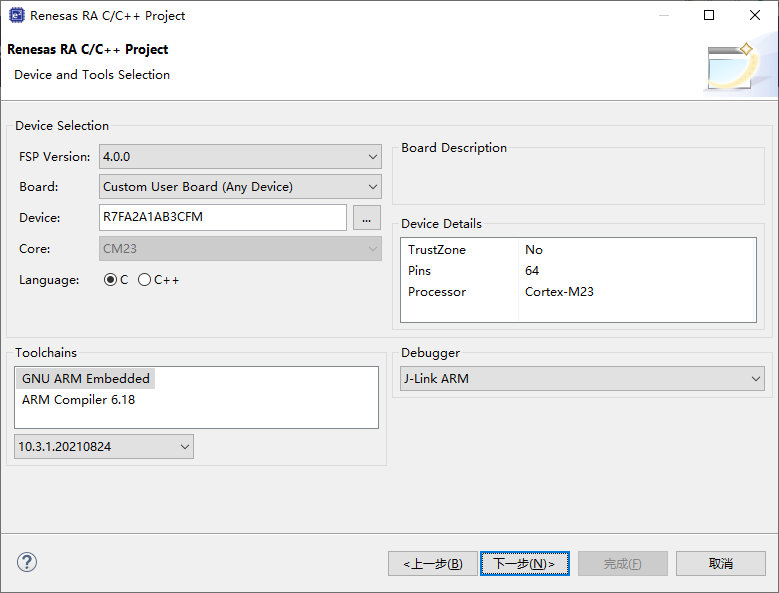

進入到工程選項界面，我們需要在這里選擇FSP庫版本、板子型號、設備（MCU）型號，還有所使用的編程語言，還要在下方的“Toolchains”和“Debugger”欄里分別選擇編譯器和調試器。

按照下面的方式更改上圖中的配置：

FSP Version那一欄那里的FSP庫版本選擇 “4.0.0”。一般來說選擇最新的版本即可。

板子型號選擇“Custom User Board（Any Device）”，即用戶自定制的板子，因?yàn)檐浖恢牢覀兊陌遄佑玫氖鞘裁葱酒?，所以后面有一個小括號括起來的“Any Device”提示字樣。

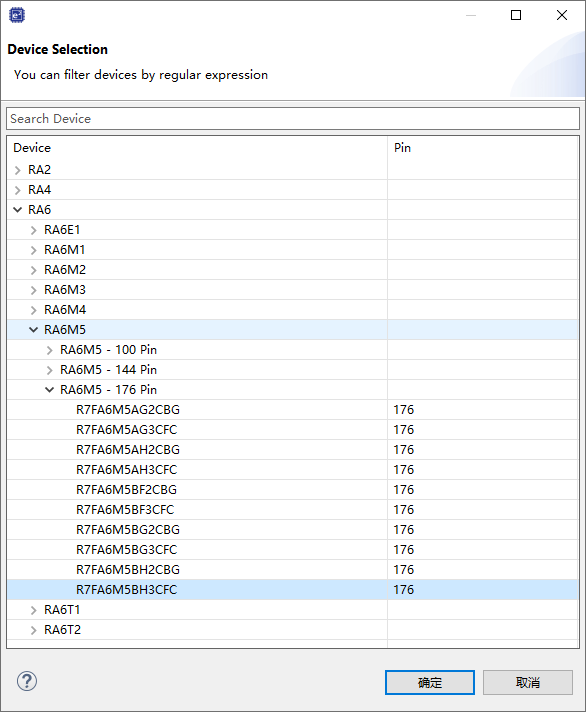

Device一欄，我們要點開“…”按鈕，在彈出的界面中選擇我們板子上所用的芯片型號，然后點擊“確定”即可。

對于野火啟明6M5開發板，選到“RA6M5”列表下的這個型號“R7FA6M5BH3CFC”；

對于野火啟明4M2開發板，選到“RA4M2”列表下的這個型號“R7FA4M2AD3CFP”；

對于野火啟明2L1開發板，選到“RA2L1”列表下的這個型號 “R7FA2L1AB3CFP”。

編程語言：我們默認選擇C語言。

在下方的“Toolchains”欄里選擇工具鏈“GNU ARM Embedded”，也就是GCC編譯器。當然也可以選擇“ARM Compiler 6.18”，這個是ARM官方的編譯器，但e2studio默認是不自帶這個編譯器的，所以是需要用戶自己安裝了之后才會出現這個選項的。

在“Debugger”下拉列表選J-Link調試器。

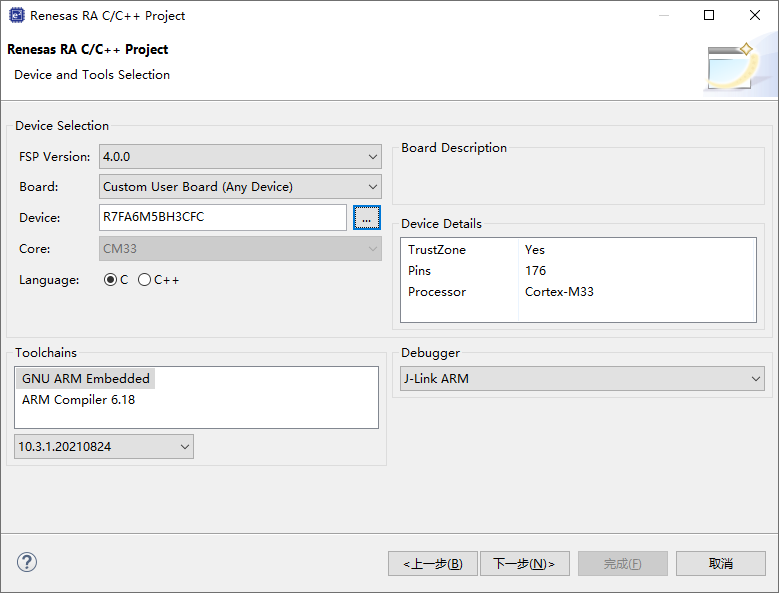

更改完成后的配置如下圖所示。

然后點擊“Next”下一步。

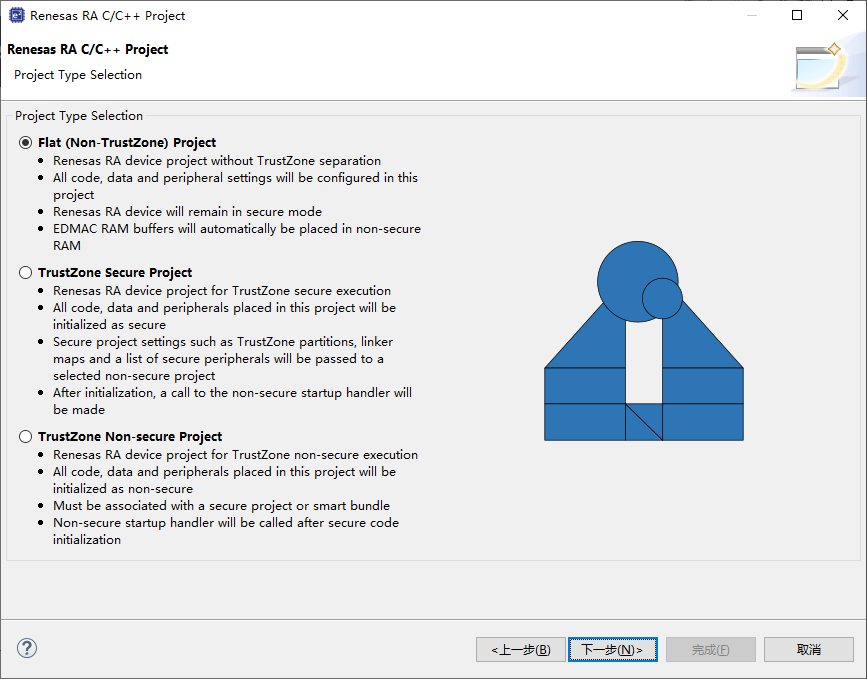

這里默認選擇“Flat（Non-TrustZone）Project”即可。然后點“下一步”。

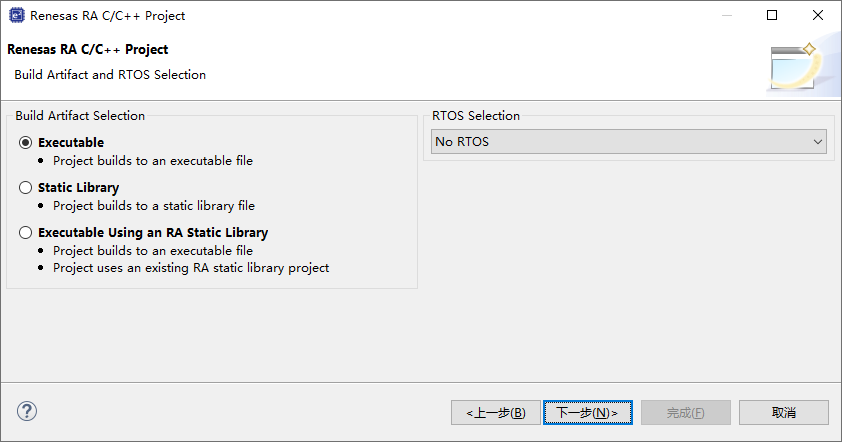

在上圖中右側，如果需要用到RTOS，也可以在“RTOS Selection”下拉列表里面選擇RTOS。對于初學者來說，RTOS的內容比較難學一點，因此我們暫時不使用RTOS。這里默認選擇“Executable”和“No RTOS”即可，然后點“下一步”。

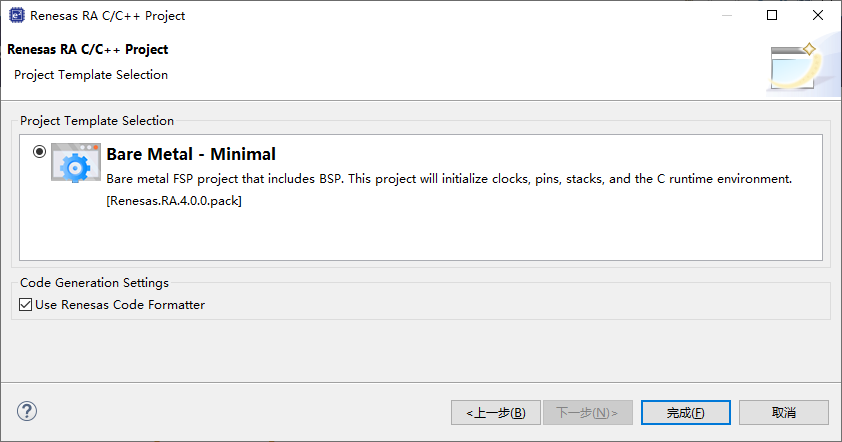

選擇“Bare Metal - Minimal”，“Code Generation Settings”那里默認勾上“Use Renesas Code Formatter”，然后點“完成”即可?！癠se Renesas Code Formatter”是e2studio內置的一個代碼格式化小工具，它會自動地為我們編寫的代碼進行格式化，不用的話也可以取消勾選。

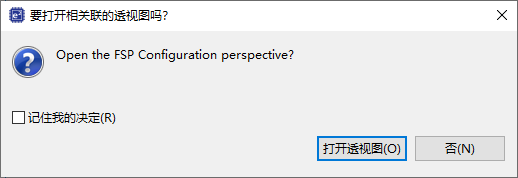

新工程這就新建完成了。接著會彈出一個對話框：

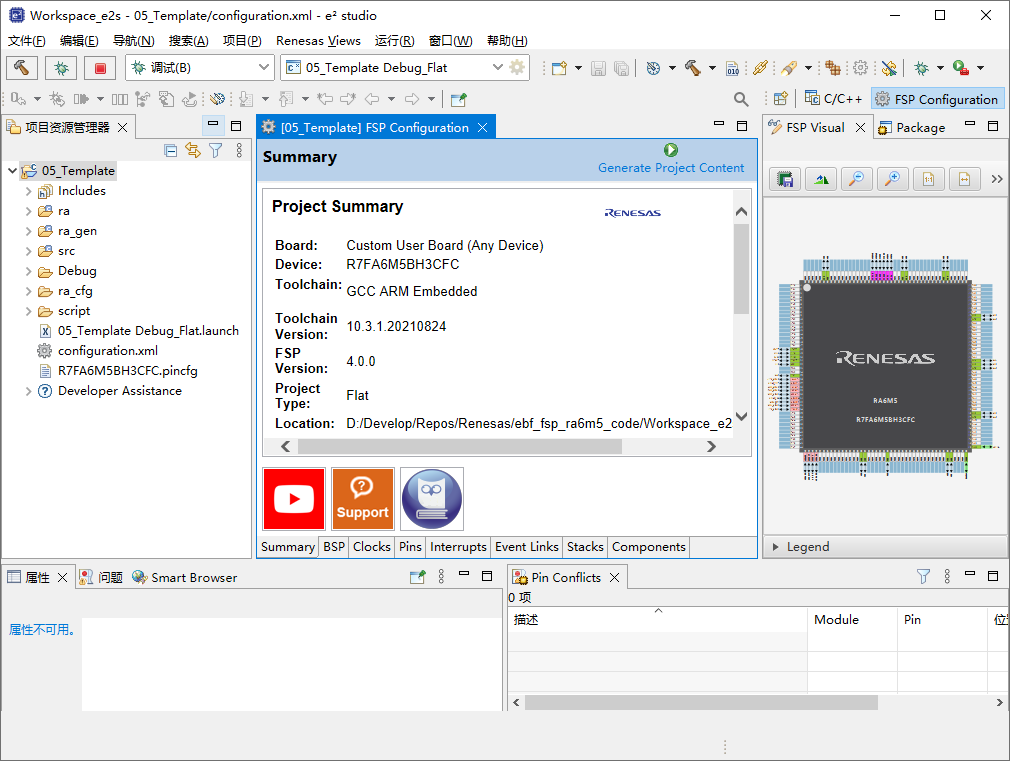

這是一個詢問我們是否打開FSP庫配置界面（透視圖）的對話框，我們點擊“打開透視圖”按鈕確認打開。然后我們?cè)侔褮g迎頁面關掉之后，就會顯示如下圖所示的透視圖界面。
