射頻發射器IC S1S77100
愛普生開發了S1S77100，這是一種用于無線通信發射機的RF發射機IC，支持超高頻（UHF）頻段的某些頻率。通過串行接口（SPI）控制可選擇的頻率可設置為300 MHz至465 MHz或600 MHz至930 MHz。
PLL*1和功率放大器*2集成在4 mm x 4 mm SQFN封裝中，使得使用外部晶體振蕩器配置無線傳輸功能變得容易。此外，在掉電模式*3下，20 nA（典型值）的低電流消耗使其成為小型無線發射機的理想選擇。
主要應用
用于家庭安全設備、智能儀表、餐廳鈴聲、高爾夫球車遙控器等的無線發射器。
產品特點

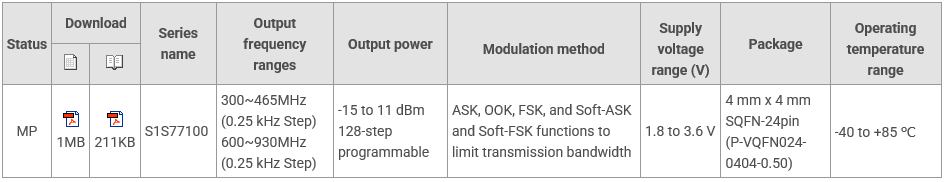

可選頻率范圍：300-465MHz或600-930MHz
小封裝：4毫米x 4毫米SQFN封裝（P-VQFN024-0404-0.50）
低電流消耗：20 nA，典型值，在斷電模式下（VDD=3.0 V，Ta=25℃）
*1:PLL：鎖相環的縮寫，一種產生所需輸出頻率以匹配特定頻率時鐘信號的電子電路
?*2：功率放大器：一種放大信號的電路，增強信號在音頻和無線通信應用中的強度。功率放大器需要與晶體振蕩器結合使用。
?*3：掉電模式：在本產品中，掉電模式是一種僅操作最小必要電路以最小化電流消耗的狀態
