應用

在現代科學研究與工業應用中，大型物理裝置扮演著至關重要的角色。為了確保這些高價值設備的穩定運行和高效性能，一個可靠的監控系統不可或缺。本案例，是一個專門為某大型物理裝置設計的信號監控系統，該系統能夠在異常情況發生時快速響應，捕捉并分析關鍵數據，從而為故障診斷和預防提供有力支持。系統的核心功能包括多通道高速同步采集、模擬觸發以及實時數據顯示等。

挑戰

該系統在實際應用中面臨諸多技術挑戰。需要實現64通道、1 MS/s采樣率的同步采集，這對硬件性能和數據傳輸能力要求極高。且異常信號可能來自任意通道，因此需要支持多通道任意模擬觸發功能，確保所有通道能夠同步采集數據。此外，系統電壓值可能高達幾十伏，輸入范圍需設定為±60 V，并具備更高的保護電壓，以確保設備的安全性和可靠性。

解決方案

為了應對這些挑戰，客戶選擇了簡儀PXI系列硬件產品，使用了PXIe-2519G3機箱作為系統核心，它提供了高數據傳輸帶寬和多個插槽，支持多板卡擴展。同時采用了PXIe-3127a控制器作為系統的“大腦”，它具備強大的處理能力，能夠高效處理采集到的數據。在數據采集方面選擇了PXIe-5322模塊，它有著高精度、高同步性和多通道的特點。此外，還使用了TB-5301接線盒，它提供了衰減功能，能夠保護系統免受過高電壓的損害。

使用的簡儀產品

硬件

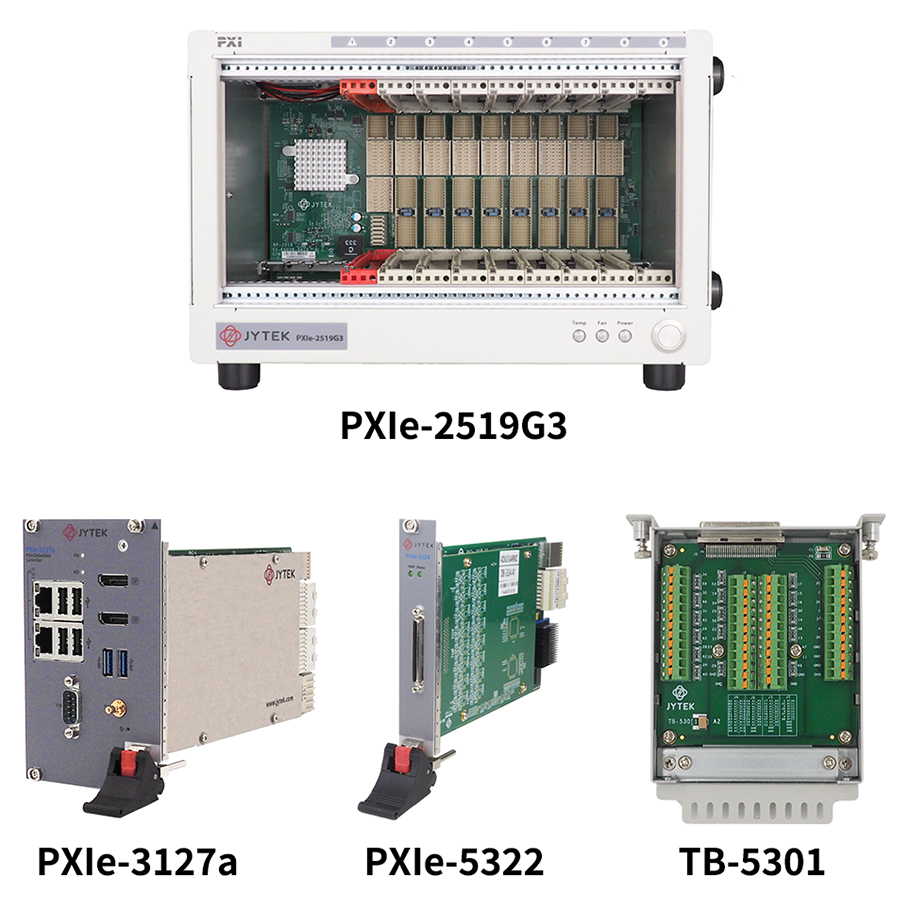

PXIe-2519G3：高數據傳輸帶寬PCIe Gen3 9槽全混合PXIe機箱

PXIe-3127a：服務器級第11代IntelCorei7-11850HE處理器PXIExpress控制器

PXIe-5322：高精度380 ppm，16位分辨率，32通道，1 MS/s同步數據采集模塊

TB-5301：適配于PXIe-5322同步數據采集模塊的衰減6倍接線盒

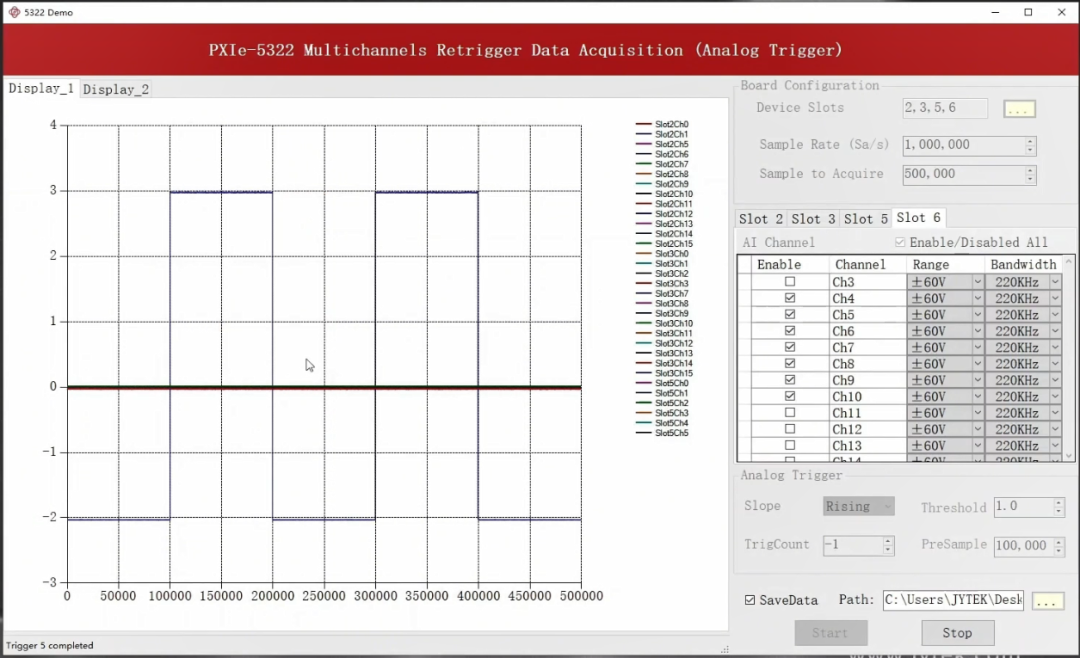

軟件

基于開源免費的銳視測控軟件開發應用程序

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C#語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC驗證服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

通過采用簡儀提供的解決方案，客戶成功構建了大物理裝置異常信號監控系統。該系統不僅實現了64通道1 MS/s采樣率的同步采集，還支持多通道任意模擬觸發功能，能夠有效還原異常信號發生時刻的狀態。簡儀的產品以其強大的性能、可靠的穩定性、高效的開發平臺和優質的技術支持，為項目的順利實施提供了有力保障。
