一、引言

具有電容特性的材料在電子設備中的應用日益廣泛，在高頻電子器件、傳感器及各種能量存儲裝置中都能看到它們的身影。這些材料的充放電特性直接影響設備在高速數據傳輸、傳感器精度和電池壽命等方面的性能。精確測量材料在不同工作環境下的充放電行為，還可以幫助研究人員深入了解其電化學性能，包括比電容、能量密度、功率密度、循環壽命等關鍵參數。這些數據不僅對材料的優化設計至關重要，也為工程應用中材料的選擇和性能評估提供了理論依據。例如，超級電容器和電池的充放電特性直接決定了它們的使用壽命和功率響應，精確的測試可以優化其能量存儲和釋放能力，從而提升設備的整體效率。為了提升這些材料的設計和應用性能，準確了解其在不同電壓、頻率和信號條件下的充放電特性顯得尤為關鍵。

然而，傳統的電容測試方法通常采用固定頻率或固定電壓進行實驗，這種測試方式無法完全反映材料在復雜工作環境中的實際表現。許多應用場景下，具有電容特性的材料并不處于理想的工作狀態，而是面臨頻率和電壓的變化。尤其是在高頻、高電壓、以及變化多端的信號條件下，傳統測試方法的局限性尤為突出。材料在這些極端條件下的電容響應、能量存儲特性以及充放電效率等，可能與固定電壓或頻率下的測試結果大相徑庭。因此，開發一種能夠全面評估這些材料在動態工作條件下充放電特性的測試方案顯得尤為重要。

二、具有電容特性的材料介紹

2.1 液體材料

液體材料，特別是一些具有電容特性的液體，近年來在電子設備中得到了廣泛應用。例如，某些液體（如有機液體、離子液體等）本身具有電容特性，能夠作為電容器的工作介質。這些液體材料的電容特性主要源自其分子結構以及電荷在液體中的運動。當電場施加到液體上時，帶電分子或離子會根據電場的變化進行排列，從而形成電容效應。

液體電容器由于具有較高的比表面積和良好的電場響應性，能夠在相對較小的體積內實現較大的電容值。然而，液體材料的電容性能受其導電性、介電常數和溫度穩定性的影響。因此，在設計液體電容器時，需要對液體材料的這些特性進行全面評估，研究液體材料在不同電壓和頻率條件下的充放電特性。

2.2 導線

導線作為一種具有電容特性的材料，在電子設備中廣泛應用。其電容特性主要體現在導線在電場作用下的電荷積累和分布行為。導線的電容特性與其形狀、尺寸、材質以及周圍環境的介電特性等因素密切相關。例如，隨著導線長度和表面面積的增加，導線的電容值也會相應增加。

在高頻應用中，導線會表現出明顯的電容效應，這直接影響到信號的傳輸效率和穩定性。在實際應用中，導線的電容特性常常在高速信號傳輸、能量存儲和電力傳輸中發揮重要作用。為了優化導線在高頻和變化電壓條件下的性能，需要對導線的充放電特性進行研究。

2.3固態金屬

固態金屬作為導電材料，廣泛應用于各種電子器件中，具有出色的導電性，能夠在高性能設備中提供可靠的電氣連接。特別是納米級或經過表面處理的金屬材料，展現出顯著的電容特性。金屬表面的電荷分布和積聚會形成電容效應，尤其在高頻應用中，固態金屬表現出較低的電阻，顯著增強其電容特性。

隨著金屬尺寸的減小，表面電容效應得到加強，從而提升其在高頻信號傳輸和存儲中的電容性能。固態金屬的電容特性在電容器、傳感器、集成電路等領域具有廣泛的應用前景，特別是在高電壓和高頻的工作環境下，固態金屬能夠提供更高的能量密度和更高效的充放電性能。

三、具體測試方案

針對上述具有電容特性的材料，我司推出了一套基于數采系統和任意波形發生器的測試方案，可以有效測試不同類型材料的充放電性能。

3.1 測試系統搭建

首先，使用并聯方式將任意波形發生器與被測材料連接。任意波形發生器通過BNC接口輸出變化的激勵信號，連接時可使用鱷魚夾確保穩固連接。信號源提供多種波形，模擬材料在不同工作環境下的充放電過程。

接著，連接數據采集系統。為了進行電壓和電流的測量，將數據采集系統的電壓測量端口與被測材料并聯連接。電壓端口使用香蕉頭公頭連接，以便準確記錄材料兩端的電壓變化。電流測量端口則與被測材料串聯，電流端口采用香蕉頭母頭連接，以確保精確捕捉充放電過程中的電流信號。

通過這種連接方式，測試系統能夠同時獲取電壓和電流信號，從而全面評估材料的動態充放電性能。確保信號的傳輸穩定和數據的準確采集，是測試系統設計中的關鍵要素。測試系統原理框圖如下：

圖?1?測試原理框圖

3.2測試方法

3.2.1波形生成與加載

開始測試前，先使用電腦上的任意波形發生器配套圖形編輯軟件，根據實驗需求設計輸出波形的形狀和幅度。例如，可以選擇階梯波形，幅度設定為±1V。設計完成后，保存波形文件，并通過U盤將其傳輸至任意波形發生器，完成波形加載。

3.2.2信號輸出與數據采集

連接并配置好所有測試設備后，打開任意波形發生器。選擇合適的輸出信號頻率和波形類型，啟動信號輸出。通過數采系統實時采集被測材料的電壓與電流變化，監測其充放電特性。

3.2.3頻率變化測試

為了研究被測材料在不同頻率下的充放電特性，逐步增大輸出信號的頻率，并記錄相應的電壓電流變化。特別注意，輸出信號頻率應保持在數采設備采樣率的一半以內，以避免數據采集失真或不準確。

3.2.4電壓變化測試

若需觀察材料在不同電壓下的充放電特性，可以編輯多個具有相同頻率但不同幅度值的波形信號，并逐個輸出進行測試。在每次測試結束后，及時記錄測試結果。這些數據將用于進一步分析材料在不同工作條件下的電容特性。

3.2.5數據整理與保存

完成所有測試后，整理并保存數據，以備后續分析與討論使用。確保所有數據文件完整且格式規范，以便于后期的數據處理和結果驗證。

3.3測試方案分析

通過對數采系統采集的不同頻率、不同電壓和不同波形下的激勵信號下被測材料的電壓和電流變化曲線進行分析，可以全面評估材料的動態充放電性能。頻率對充放電特性的影響至關重要。在不同頻率下，材料的電容響應和能量釋放特性會有所不同，尤其在高頻條件下，材料的充放電效率、能量密度和功率密度都會受到顯著影響。電壓對材料的動態充放電特性也有直接影響。通過改變激勵信號的電壓，可以測試材料在不同電壓下的穩定性和充放電效率。電壓變化通常會影響材料的電容特性和內阻表現，進而影響能量存儲能力和釋放效率。

此外，不同波形形狀（如階梯波、正弦波、方波等）對材料的充放電特性有不同影響。波形形狀決定了激勵信號的變化速率，進而影響材料的響應特性。通過比較不同波形下的充放電曲線，可以深入了解材料在實際應用中可能面臨的不同工作條件下的表現，尤其在信號傳輸和傳感器應用中，波形的影響顯得尤為重要。

本測試方案的核心優勢在于數據采集系統。數據采集系統支持高精度、高ADC精度的長時間信號采集，能夠穩定、準確地記錄材料在不同工作條件下的充放電行為。數據采集系統不僅保證了數據采集的準確性，還能實現對材料在長期、高頻、高電壓等復雜條件下性能的全面監測。通過對這些測試數據的綜合分析，能夠準確評估材料的能量存儲特性、電流響應以及電壓穩定性，從而為材料的優化設計和實際應用提供重要依據。

四、核心測試設備介紹

4.1 任意波形發生器

任意波形發生器是一種廣泛應用于測試和研究中的設備，能夠生成多種波形信號，包括正弦波、方波、三角波等基本波形。此外，借助配套的波形編輯軟件，用戶可以在電腦上自定義設計測試信號的形狀、幅度、頻率等參數。該功能使得任意波形發生器能夠滿足不同實驗條件下的信號需求，尤其適用于動態充放電特性測試。

該設備支持廣泛的頻率和電壓幅度調節，能夠模擬多種實際工作條件，從低頻到高頻，從低電壓到高電壓，均可精確設置，滿足材料測試中對信號多樣性的要求。其高精度的控制系統能夠確保信號輸出的穩定性，避免在測試過程中出現信號波形失真或不穩定，從而提高測試數據的準確性和可靠性。

4.2 數據采集系統

數據采集系統是本測試方案的核心設備，負責實時采集和記錄測試過程中產生的電流和電壓信號。該系統配備了高精度的兩通道電流信號采集和兩通道電壓信號采集功能，采樣率達到2M/s，帶寬覆蓋DC至300kHz，確保能夠捕捉到材料在動態充放電過程中細微的電流變化。系統使用4mm帶隔離的香蕉插頭接口，保障信號的穩定傳輸并減少噪聲干擾。

其中一個電流通道的測量范圍為0.4 Arms，適用于低電流信號的捕獲，而另一個通道的測量范圍為2 Arms，能夠處理較大電流信號。這種雙通道設計使得數據采集系統能夠適應不同電流范圍的測試需求，提供更廣泛的應用場景。

兩個電壓采集通道的采樣率同樣為2M/s，輸入范圍均為5 VRMS (±10 VPEAK)，帶寬為DC至300kHz。電壓采集系統的測量范圍為300 V CAT III / 600 V CAT II，支持高壓環境下的準確測量，確保在高電壓測試中也能提供可靠的數據。這些電壓通道采用4mm帶隔離的香蕉插頭公頭接口，提供穩定的連接和信號采集。

此外，配套的數采軟件使得用戶能夠在實驗過程中實時查看測試情況，并通過軟件界面對測試數據進行保存和導出。該軟件不僅支持數據可視化，還可以根據需要導出測試結果，便于后續的數據處理與分析。

圖?2數據采集系統

五、結語

度緯科技提出的基于數采系統的具有電容特性材料動態充放電特性測試解決方案，能夠精確模擬材料在幅度值和頻率變化條件下的充放電行為，從而全面評估其電容性能。通過該方案的實施，可以在多變的工作環境中，特別是不同信號幅度和頻率的影響下，深入了解材料的充放電特性。這為材料的設計優化、性能提升和應用提供了可靠的數據支持。

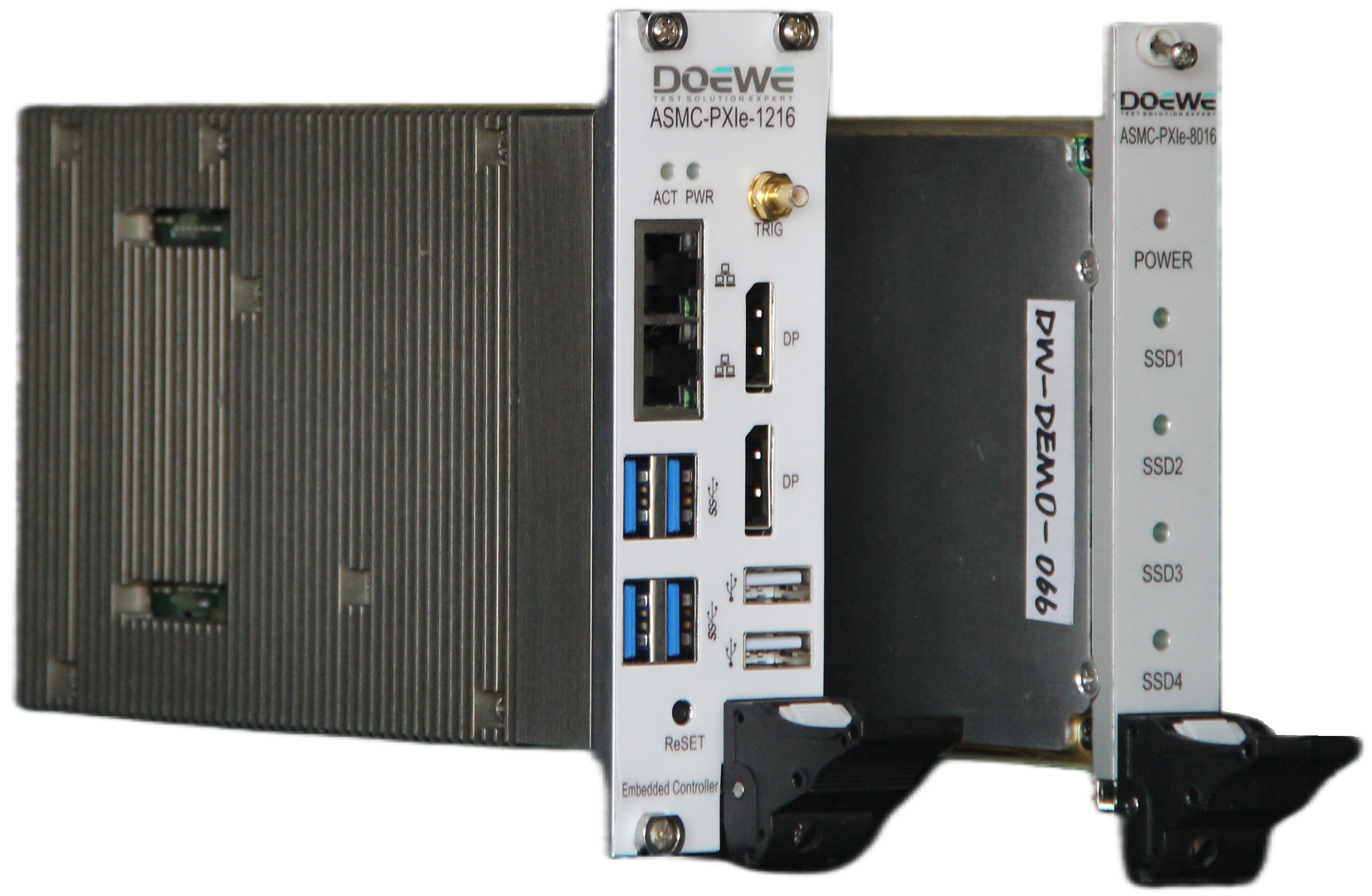

圖?3數據采集板卡

度緯科技始終致力于在數據采集領域中實現創新、獨特和可靠的產品方案。我們深知，這些要素是企業在市場競爭中立足的基石。正因為如此，我們將創新的靈感來源于客戶的真實應用需求，而非僅僅為了展示華而不實的產品特性。通過不斷優化和提升數據采集方案，度緯科技助力合作伙伴邁向高效精準的未來。歡迎選擇度緯科技，共同開啟數據采集的新篇章，聯系電話010-64327909。
