概述
DS1556是一款全功能、符合-2000年標準(Y2KC)的實時時鐘/日歷(RTC)，具有RTC警報、看門狗定時器、上電復位、電池監控器和128k x 8非易失性靜態RAM。用戶對DS1556內所有寄存器的訪問都通過字節寬接口實現，如圖1所示。RTC寄存器包含24小時BCD格式的世紀、年、月、日期、星期、時、分和秒數據。月份和閏年會自動校正。

RTC寄存器雙緩沖至內部和外部寄存器組。用戶可以直接訪問外部寄存器組?？梢越煤蛦⒂脤ν獠考拇嫫鹘M的時鐘/日歷更新，以允許用戶訪問靜態數據。假設內部振蕩器開啟，內部寄存器組會持續更新，無論外部寄存器設置如何，都會發生這種情況，以確保始終維護準確的RTC信息。

DS1556具有中斷（低電平有效IRQ/FT）和復位（低電平有效RST）輸出，可用于控制CPU活動。當RTC寄存器值與用戶編程的警報值匹配時，低電平有效IRQ/FT中斷輸出可用于生成外部中斷。當器件由系統電源供電時，此中斷始終可用，并且可以編程為在電池供電狀態下發生，以用作系統喚醒。低電平有效IRQ/FT或低電平有效RST輸出也可用作CPU看門狗定時器，CPU活動受到監控，如果在編程限制內未檢測到正確活動，則將激活中斷或復位輸出。DS1556上電復位可用于檢測系統斷電或故障，并將CPU保持在安全復位狀態，直到正常電源恢復并穩定為止；低電平有效RST輸出用于實現此功能。

DS1556還包含自己的電源故障電路，當VCC電源進入超出容差的狀態時，該電路會自動取消選擇器件。低VCC電平會導致系統操作不可預測，此功能可在此期間提供高度的數據安全性。
數據表：*附件：DS1556 1M非易失、Y2K兼容時鐘RAM技術手冊.pdf

特性

• 集成NV SRAM、實時時鐘(RTC)、晶體、電源故障控制電路和鋰能源
• 時鐘寄存器的訪問方式與靜態RAM的訪問方式相同；這些寄存器駐留在RAM的前16個位置
• 世紀字節寄存器（即符合Y2K標準）
• 具有完全的非易失性，在沒有電源的情況下可運行超過10年
• 精密上電復位
• 可編程看門狗定時器和RTC警報
• BCD編碼的年、月、日期、星期、時、分、秒，自動閏年補償有效期至2100年
• 電池電壓電平指示器標志
• 電源故障寫保護支持±10% VCC電源容差
• 鋰能源在首次通電之前會斷電以保持新鮮度
• 還提供工業溫度范圍：?40°C至+85°C

引腳配置

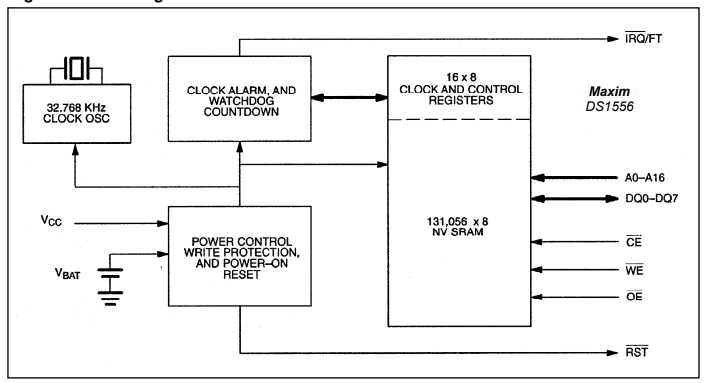

框圖

讀時鐘
讀取RTC數據時，建議暫停對外部雙緩沖RTC寄存器集的更新。這將外部寄存器置于靜態，允許在讀取過程中讀取數據而不改變寄存器值。在此狀態下，對內部寄存器的正常更新會繼續進行。向read位寫入1時，外部更新停止?？刂萍拇嫫?1FFF8h)的B6。只要控制寄存器讀取位仍為1，更新就會停止。發出暫停命令后，寄存器反映發出暫停命令時的當前RTC計數(日、日期和時間)。read位設為0后，外部寄存器組的正常更新將在1秒內恢復，持續時間至少為500us。讀取位必須為零至少500us，以確保外部寄存器得到更新。
設置時鐘
控制寄存器的MSB位B7是寫位。與read位一樣，將write位設置為1會停止對DS1556 (1FFF8h至1FFFFh)寄存器的更新。將write位設置為1后，可以用24小時BCD格式的所需RTC計數(日、日期和時間)加載RTC寄存器。將write位設置為0，然后傳輸寫入內部RTC寄存器的值，并允許恢復正常操作。

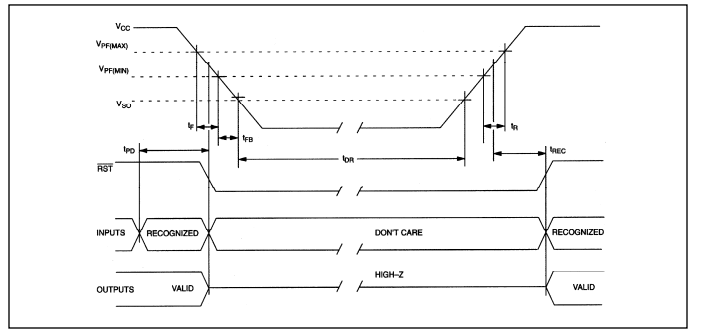

上電/關斷波形時序(5V器件)
