TPS7A24 低壓差 （LDO） 線性穩壓器支持 2.4V 至 18V 輸入電壓范圍，具有超低靜態電流 （I Q ).這些功能有助于現代電器滿足日益嚴格的能源要求，并有助于延長便攜式電源解決方案的電池壽命。

TPS7A24 有固定和可調兩種版本。固定電壓版本無需外部電阻器，并最大限度地減少了印刷電路板 （PCB） 面積。為了獲得更大的靈活性或更高的輸出電壓，可調版本使用反饋電阻器將輸出電壓設置為 1.24 V 至 17.75 V。兩個版本均具有 1.25% 的輸出調節精度，可為微控制器 （MCU） 基準提供精密調節。
*附件：TPS7A24 200mA、18V、超低 IQ、低壓差穩壓器數據表pdf.pdf

TPS7A24 LDO 的運行效率高于標準線性穩壓器，因?yàn)樵?200 mA 電流下，最大壓差電壓小于 250 mV。此最大壓差電壓允許在 3.55V 輸入電壓 （V 在 ） 設置為 3.3 V 輸出電壓 （V 外 ).

特性

• 超低 I Q ： 2.0 微安
• 輸入電壓：2.4 V 至 18 V
• 可用的輸出電壓選項：
  • 固定：1.25 V 至 5.5 V
  • 可調：1.24 V 至 17.75 V
• 整個溫度范圍內精度為 1.25%
• 低壓差：200 mA 時為 250 mV（最大值）
• 主動過沖下拉保護
• 熱關斷和過流保護
• 工作結溫：–40°C 至 +125°C
• 使用 1μF 輸出電容器時保持穩定
• 封裝：5 引腳 SOT-23

參數

方框圖

1. 產品概述

• ?型號?：TPS7A24
• ?特點?：
  • 超低靜態電流（IQ）：2.0μA
  • 高輸入電壓范圍：2.4V至18V
  • 輸出電壓選項：固定版本（1.25V至5.5V）和可調版本（1.24V至17.75V）
  • 高精度：1.25%
  • 低壓差：最大250mV（200mA輸出時）
  • 過熱保護和過流保護
  • 工作結溫范圍：-40°C至+125°C
  • 穩定工作于1μF輸出電容
  • 小型5引腳SOT-23封裝

2. 應用領域

• 煙霧和熱量探測器
• 恒溫器
• 運動探測器（如PIR、uWave等）
• 無線電動工具
• 電器電池組
• 電表和水表

3. 電氣特性

• ?輸入電壓?：2.4V至18V
• ?輸出電壓?：
  • 固定版本：1.25V至5.5V
  • 可調版本：1.24V至17.75V
• ?輸出電流?：最大200mA
• ?靜態電流?：2.0μA（典型值）
• ?壓差電壓?：最大250mV（200mA輸出時）
• ?輸出電壓精度?：1.25%（典型值）
• ?噪聲?：輸出噪聲電壓在10Hz至100kHz范圍內為300μV RMS
• ? 電源抑制比（PSRR） ?：在10Hz時為75dB，在100Hz時為70dB，在1kHz時為62dB

4. 功能特性

• ?超低IQ?：適用于電池供電設備，延長電池壽命。
• ?高精度?：輸出電壓精度高，適合微控制器（MCU）參考電源。
• ?低壓差?：提高電源效率。
• ?過熱保護?：防止芯片過熱損壞。
• ?過流保護?：防止輸出電流過大導致?lián)p壞。
• ?電源良好（PG）信號?：可選功能，用于指示輸出電壓是否穩定。
• ?反向電流保護?：防止反向電流損壞芯片。

5. 封裝與尺寸

• ?封裝類型?：5引腳SOT-23
• ?尺寸?：2.90mm × 1.60mm

6. 推薦操作條件

• ?輸入電壓?：2.4V至18V
• ?輸出電壓?：根據版本不同，固定版本為1.25V至5.5V，可調版本為1.24V至17.75V
• ?輸出電流?：0mA至200mA
• ?工作結溫?：-40°C至+125°C

7. 布局與熱設計指南

• ?電容選擇?：推薦使用低ESR陶瓷電容作為輸入和輸出電容。
• ?布局建議?：將輸入和輸出電容盡可能靠近TPS7A24放置，以最小化寄生電感。
• ?熱設計?：通過PCB上的熱過孔和銅層將熱量從封裝傳遞到環境中。

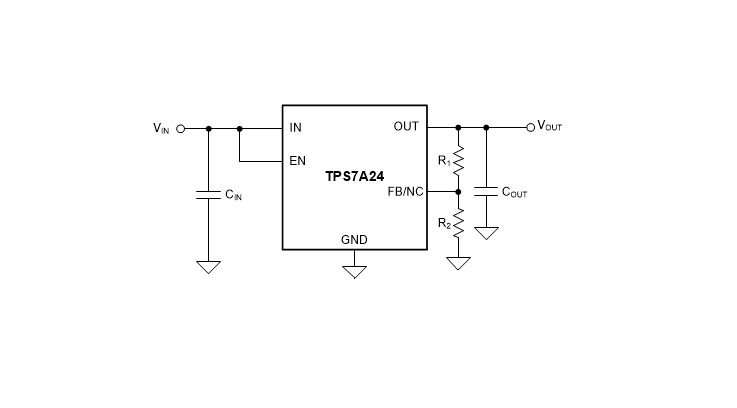

8. 應用電路與示例

• 數據表提供了典型應用電路，包括固定輸出電壓和可調輸出電壓的示例。
• 提供了詳細的設計步驟和組件選擇指南。

9. 文檔與支持

• 數據表包含了詳細的規格、功能描述、應用信息和布局指南。
• 提供了相關的應用報告和評估模塊用戶指南。
• 可通過TI的E2E支持論壇獲取額外的設計幫助。
