在制造業數字化轉型的浪潮中，鋁材廠也在積極尋求創新的方式來提升生產效率和管理水平。圖撲軟件低代碼數字孿生平臺為鋁材廠帶來了全新的可視化解決方案，通過搭建 2D 組態可視化系統，實現了對鋁材生產工藝流程的精準呈現與高效管理。

鋁材生產是一個復雜且精細的過程，涵蓋多個關鍵環節，如脫硫、脫硝、熔煉、鑄造、除塵、除氣以及廢水處理等。

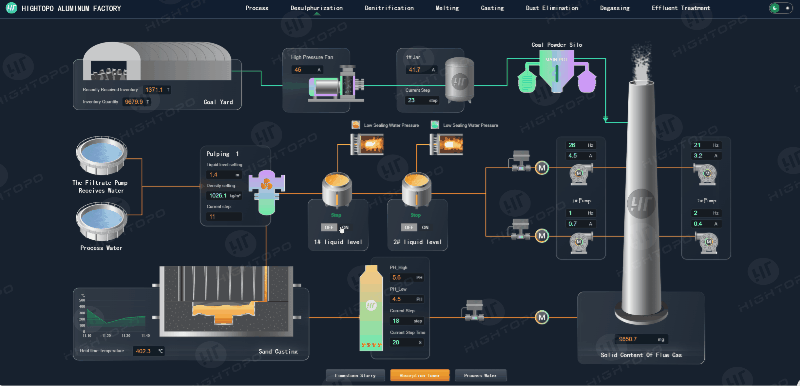

全新的 Low-Code 大屏組態，讓各環節緊密相連、環環相扣，共同構成了鋁材生產的完整鏈條。在總貌圖中可以直觀地查看到各個環節的聯系。同時支持按鈕點擊查看單獨工藝的組態頁面。

圖撲組態平臺是一種用于工業自動化控制系統設計、配置和管理的集成開發環境，允許用戶通過圖形化、拖拽式的組態方法，快速構建和定制適合特定工業場景的應用軟件，無需編寫大量底層代碼。

在組態界面設計搭建的過程中，可以運用圖撲低代碼數字孿生平臺中的圖標庫、面板庫進行快速拖拉拽搭建。

頁面風格切換

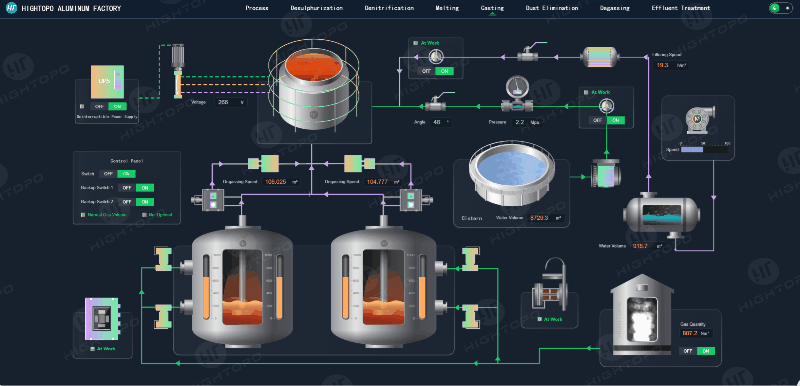

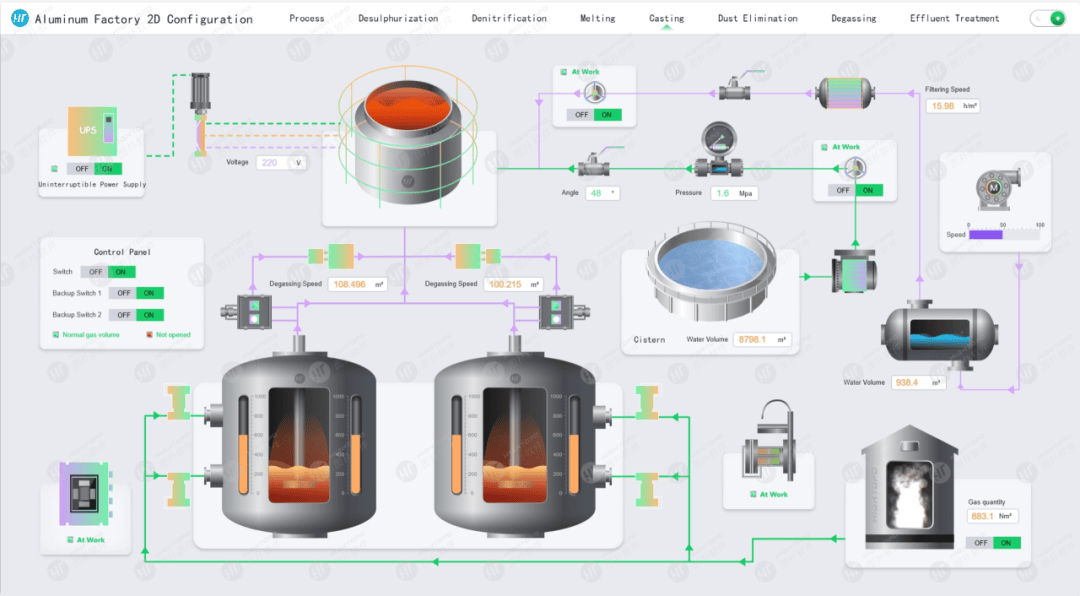

鋁材廠 2D 組態頁面設計時，根據使用情景設計了兩種風格的配色，夜班值守時的暗色系、日常白色簡約風。切換按鈕設計上加入了立體感，融合新擬態設計風格，淺藍色清爽的顏色點綴增加了年輕活力的視覺感官體驗。

通過圖撲低代碼數字孿生平臺，用戶即可根據系統搭建的鋁材生產工業運行流程來實現整個可視化系統數據監控和維護。

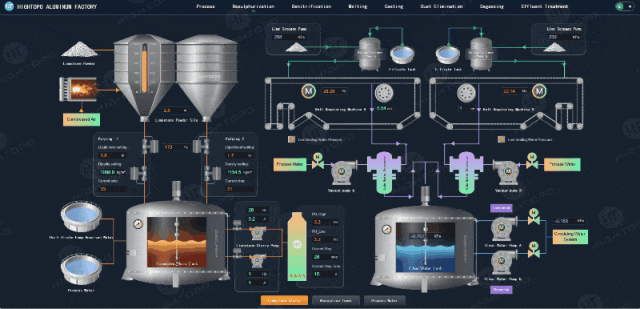

脫硫

脫硫，其原理是通過向煙氣中噴入特定的脫硫劑，如石灰石漿液，讓其與二氧化硫來一場激烈的 “化學反應”，使其轉化為無害的石膏，從而大幅降低二氧化硫的排放，守護藍天白云。

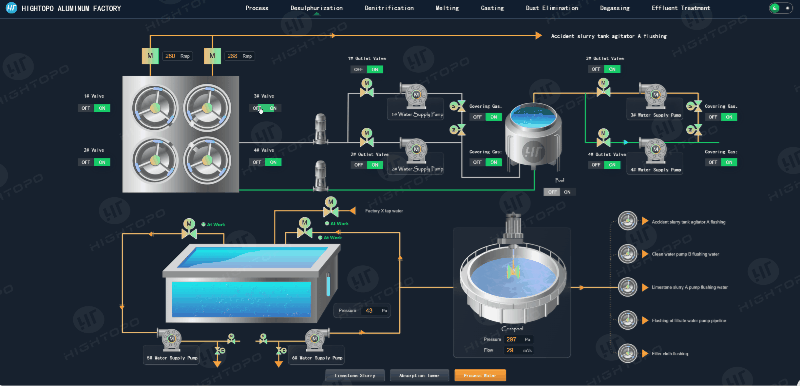

Limestone Slurry 石灰石漿液：石灰石漿液通常在脫硫等環節中使用，是將石灰石粉末與水混合形成的液體，可用于吸收和去除煙氣中的硫化物等污染物。

Absorption Tower 吸收塔：吸收塔是一種重要設備，在脫硫、脫硝等工藝中，通過讓氣體與吸收劑（如石灰石漿液）充分接觸，以去除其中的有害成分。

Process Water 工藝水：工藝水指在工業生產過程中用于各種用途的水，比如在鋁廠生產中可能用于冷卻、稀釋、清洗等環節。

借助圖撲低代碼數字孿生平臺搭建的 2D 組態可視化界面，能夠?qū)崟r監控脫硫劑的流量、濃度這些關鍵數據，確保脫硫反應始終處于最佳狀態，一旦出現異常，便能迅速發出警報，方便工作人員根據實際情況進行調整，確保脫硫效果達到最佳，減少二氧化硫等污染物的排放，踐行綠色生產理念。

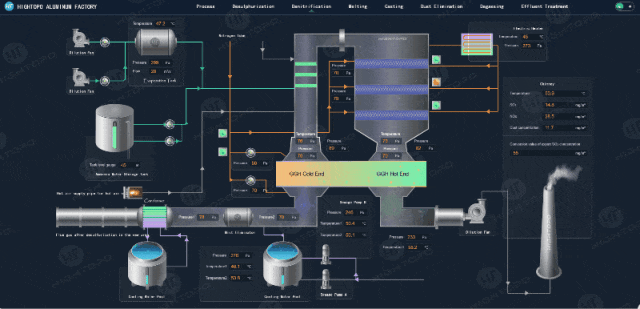

脫硝

脫硝，常見的選擇性催化還原 (SCR) 技術，在催化劑的助力下，利用氨氣等還原劑與氮氧化物進行反應，將其還原為無害的氮?dú)夂退?/p>

組態圖緊密監測著反應器內的溫度、氨氣的噴射量等核心指標，精準控制反應進程，保證脫硝效率穩定達標，為環保事業筑牢堅實防線。

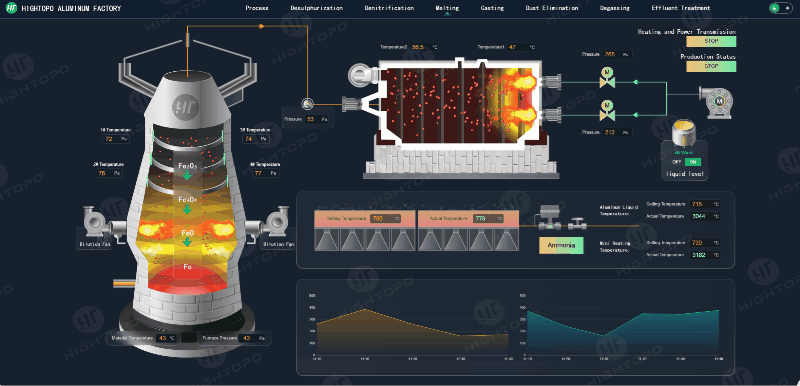

燒結

燒結，在這一高溫環節中，混合均勻的鋁礦石粉末與適量的添加劑被送進燒結機，歷經一系列復雜的物理化學變化，逐漸融合、固結，形成堅實的燒結塊，為后續工序奠定堅實基礎。

2D 組態圖對燒結溫度、氣氛等關鍵要素進行著嚴苛把控。溫度、壓力、流量、濃度等細微波動，任何可能影響燒結質量的因素都會被及時察覺，并第一時間反饋給操作人員，確保每一塊燒結塊的正常生產。

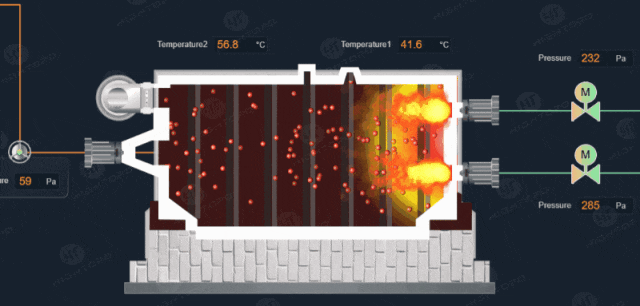

圖撲大屏組態通過紅黃色的漸變表示溫度從高到低的變化，用細小顆粒代表物料的運輸過程，形象逼真。

鑄造

鑄造環節，液態的鋁水逐漸冷卻、凝固，最終華麗變身為各種形狀、規格的鋁材成品。

圖撲組態大屏對模具的溫度、鋁水的流速等關鍵參數進行著實時且精細的監控。它密切關注著冷卻過程的每一個瞬間，確保冷卻均勻、平穩，防止因應力不均而導致鋁材出現裂紋、變形等瑕疵，用精準的控制為高品質鋁材成品保駕護航。

圖撲軟件大屏組態通過類似“配置”的方式完成鋁材廠工藝流程的數字孿生，穩定性高，對數據響應實時性高，工業組件豐富。它能適應多種工況環境，可用于工廠制造車間的 PMC（生產過程管理）。

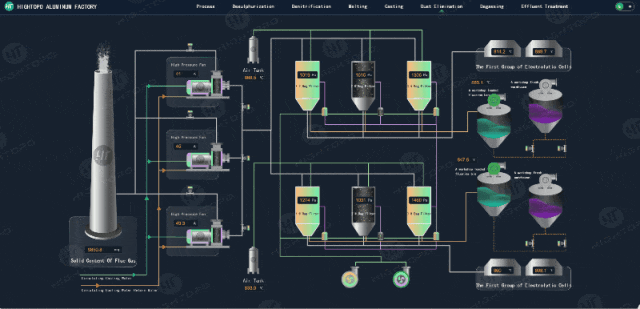

除塵、除氣

生產過程中，大量的粉塵、廢氣產生，不僅污染車間環境，還可能對設備造成損害，更可能會影響產品質量。通過布袋除塵、靜電除塵等多種先進技術去除生產過程中的粉塵，同時采用其他專門技術將溶解在鋁液中的氫氣等有害氣體精準去除。

組態圖全方位、不間斷地監控著這些凈化設備的運行狀態、關鍵參數，一旦發現設備參數異常，便立即發出預警，提醒工作人員及時維護、調整，確保生產環境始終清新潔凈，為鋁材品質的提升掃清障礙。

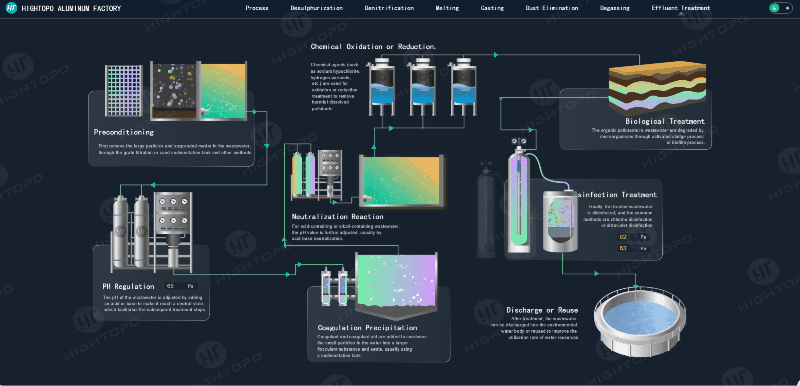

廢水處理

鋁材生產離不開水的參與，然而生產過程中產生的廢水若未經處理直接排放，那將對環境造成巨大的危害。廢水處理工序，便是鋁材廠實現綠色可持續發展的關鍵步驟。

通過組態大屏，操作人員得以實時掌握廢水處理的每一個環節、每一臺設備的運行詳情，精準調控藥劑的投放量、水流的速度等關鍵參數，確保廢水處理效果穩定達標。

相較于 InTouch/lFix/WinCC 這些傳統組態軟件，圖撲基于 Web 的平臺更適合 C/S 向 B/S 轉型的大趨勢，多元素豐富的可視化組件和支持快捷的數據綁定方式，可用于快速創建和部署，實現基于 Web 服務的實時數據監控與服務端的多用戶訪問等。平臺可廣泛應用于水系統、電力系統、石油、化工等領域，為各類工業場景提供 2D、2.5D、3D 多種清晰美觀的可視化服務。

圖撲軟件作為現代工業互聯網領域的「新質生產力」，不單是擁有領先的自研 HT for Web 產品，為數字孿生/可視化提供核心支撐，更在于將卓越的設計品質和項目執行力結合，展現出在數字化解決方案領域的全面實力。

圖撲軟件先進的組態界面非常適用于實時監控系統的界面呈現，多年來已廣泛應用于電信網絡拓?fù)浜驮O(shè)備管理，以及工業生產、城市園區、軌道交通、電力能源、倉儲物流、化工冶金等工業自動化 (HMI/SCADA/MMI) 領域， 業務涵蓋數據展示、態勢感知、科學決策等全生命周期監控。將目光鎖定在諸多產業鏈瓶頸環節，以數字技術與各領域融合應用為導向，推動行業跨界創新，致力成為我國工業互聯網領域的國產化擔當和圖形組態領域的領導性品牌。
