來源： 疾鋒勁草，作者：風生水起

拿到一個ST的宣傳材料，該資料介紹了Si/SiC混合功率器件可能是過渡到全SiC的中間方案，也找了文章了解了一下原理。資料有限，標題的問題沒找到答案。有哪位大神愿意分享一下呢?

大概會分三個部分：

1、ST資料;

2、介紹一篇器件測試的論文;

3、介紹一篇綜述文章;

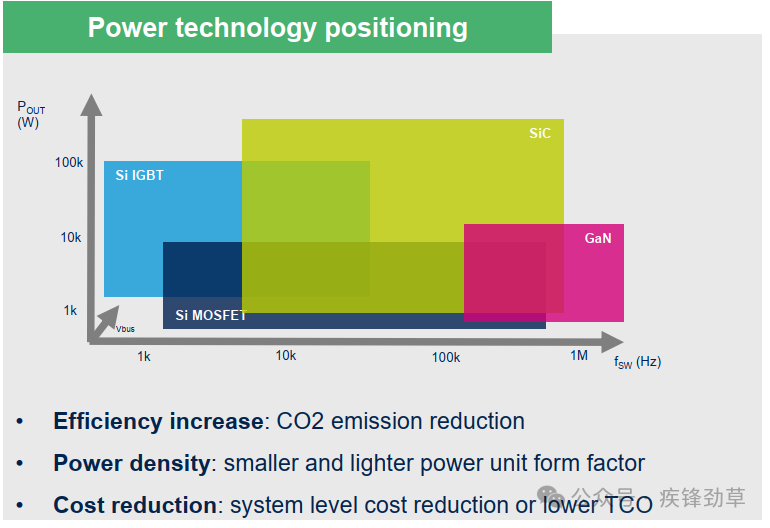

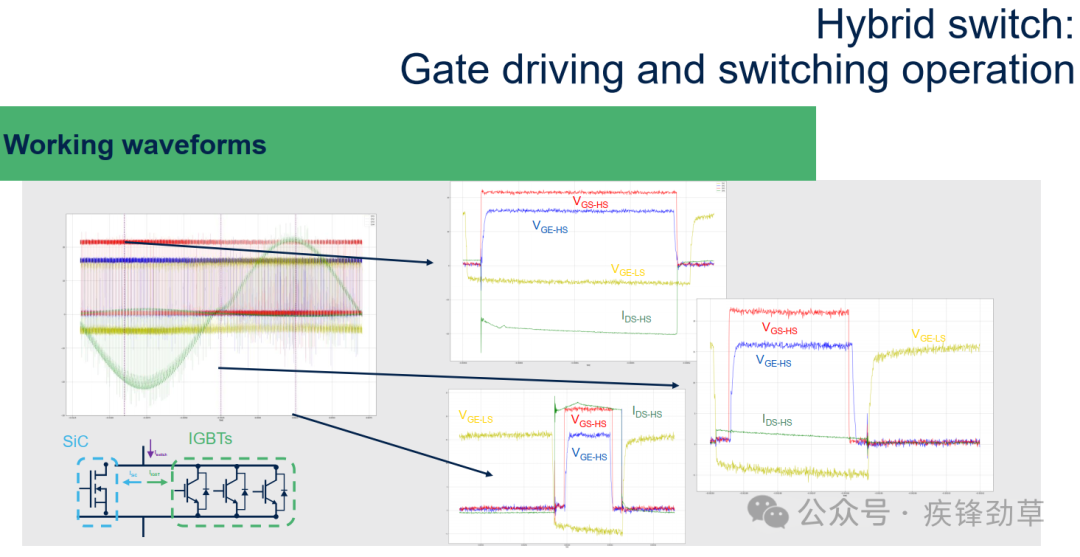

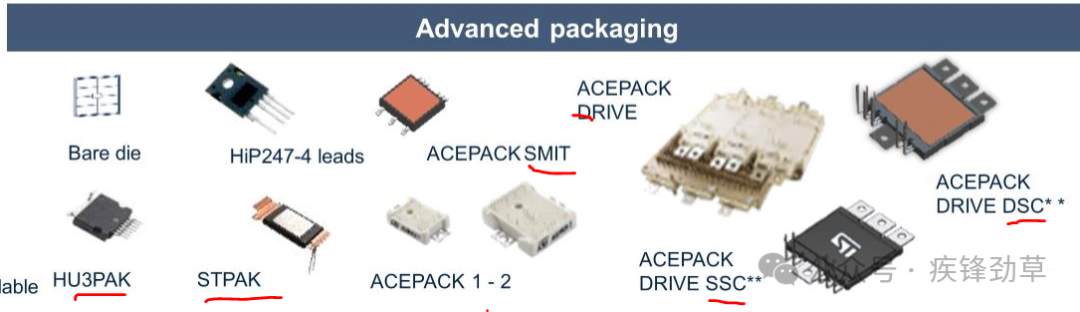

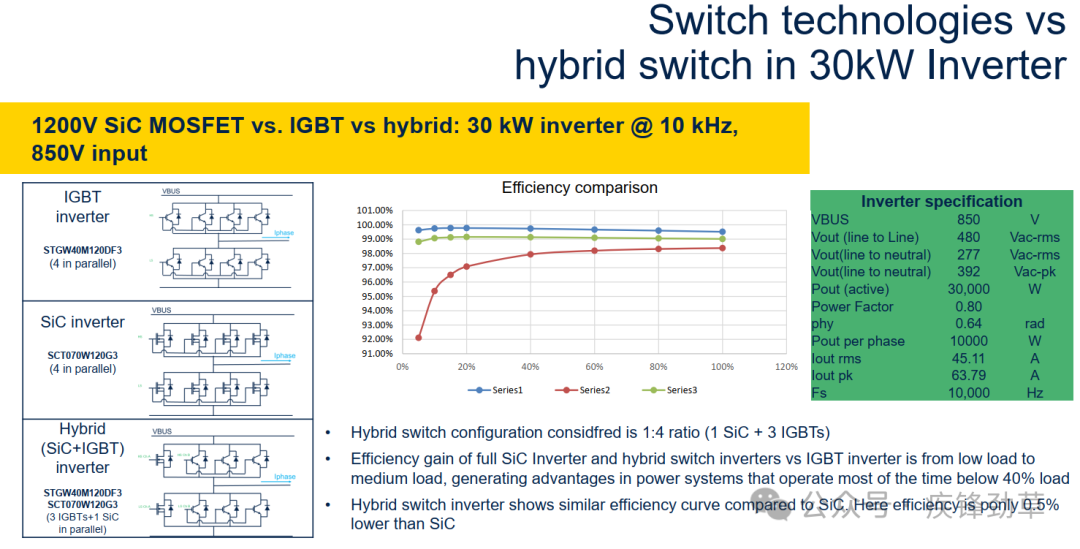

一、ST宣傳資料

1、結論

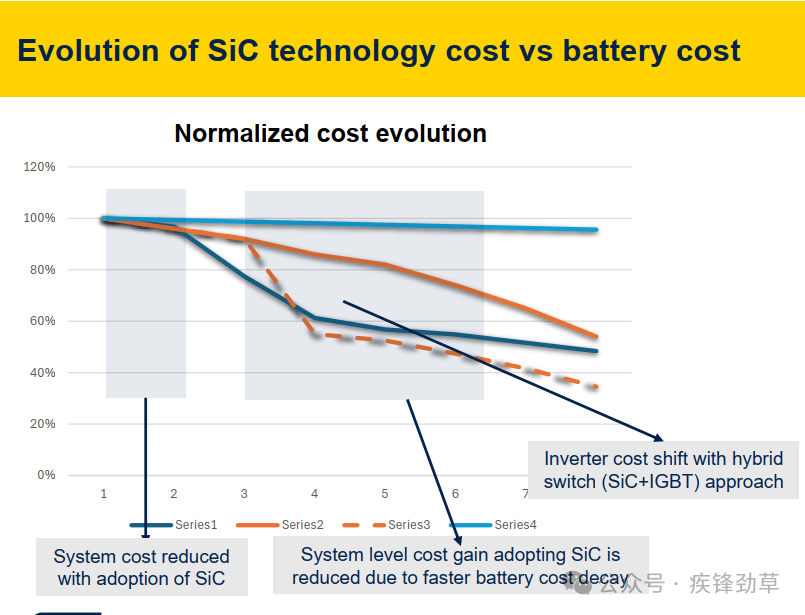

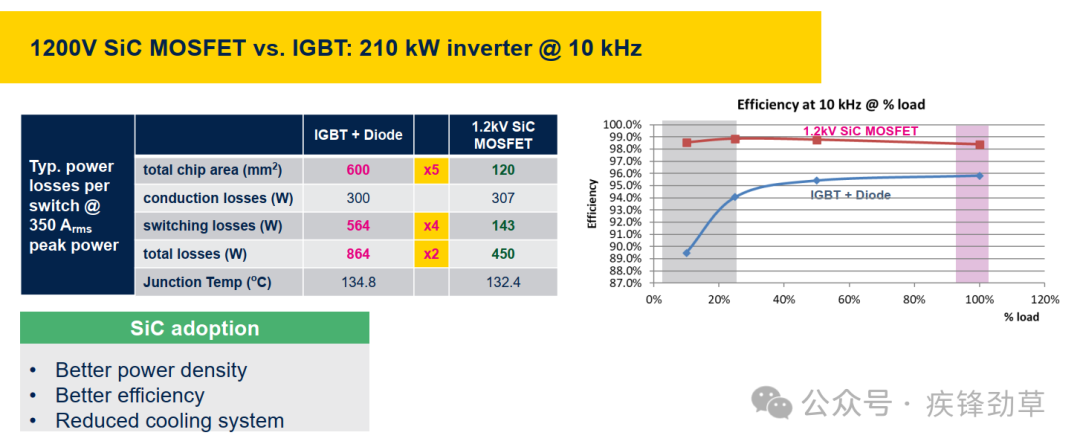

SiC基逆變器的系統成本效益隨著電池技術的發展而不斷提高

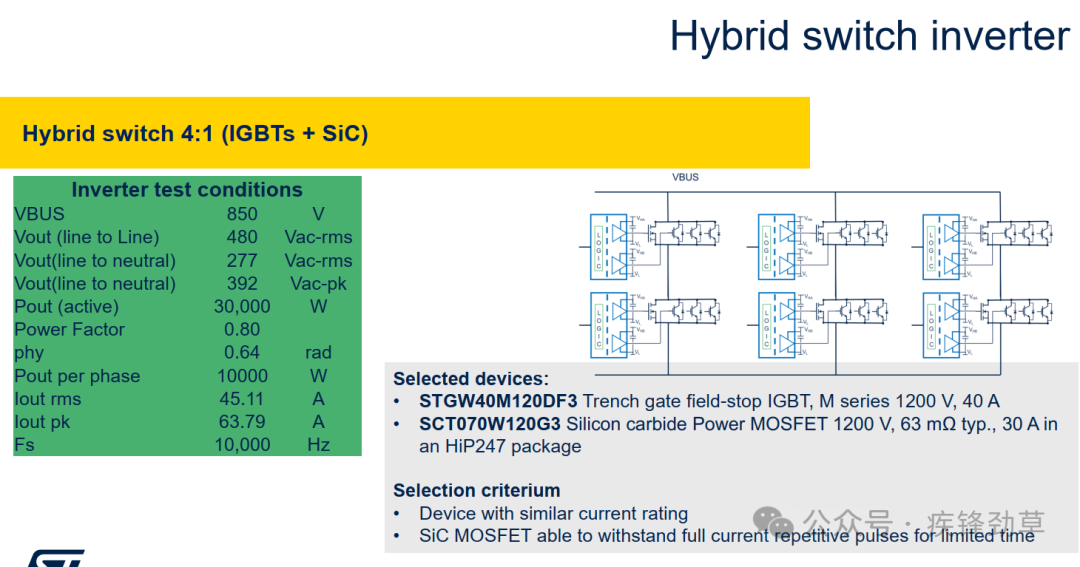

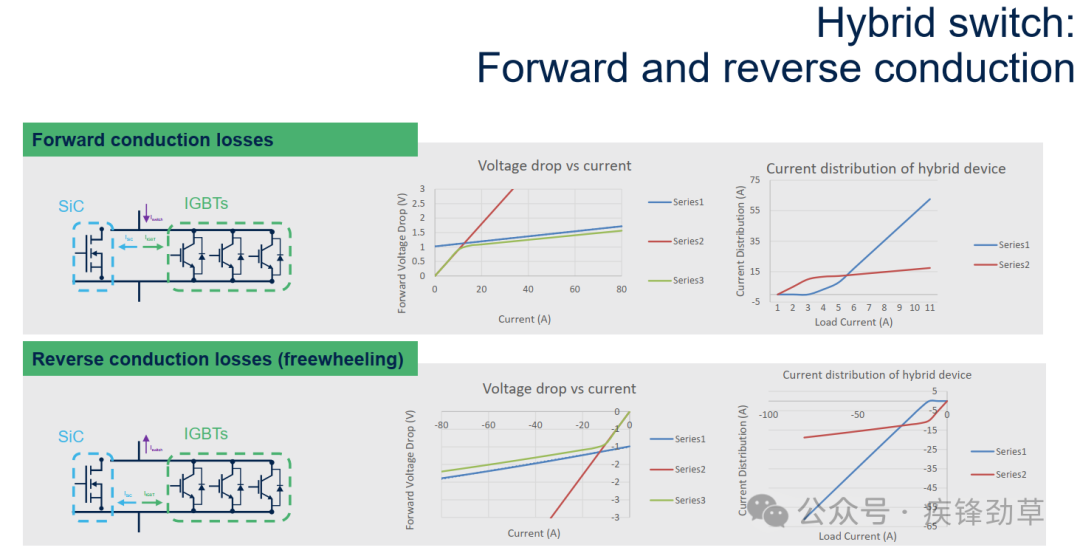

逆變器受益于下一代IGBT和SiC MOSFET的組合，這種混合開關優化了逆變器的性能和成本，優化的成本可能使SiC的新應用成為可能

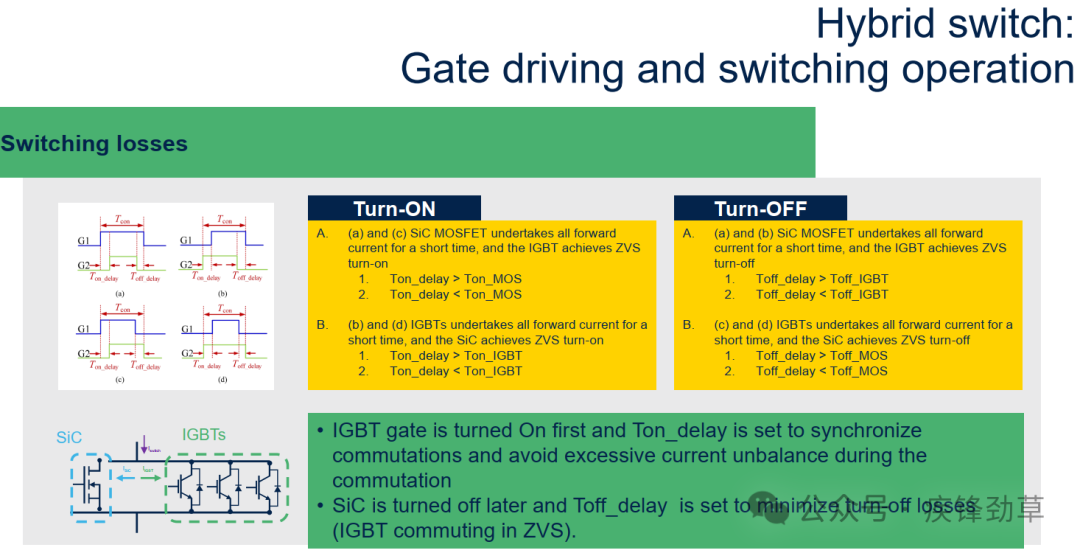

混合開關需要專用的柵極驅動器，ST正在柵極驅動器和功率晶體管的各個層面進行創新，以引領逆變器設計的這一新趨勢

2、內容

二、混合開關測試論文

High Voltage Si/SiC Hybrid Switch: An Ideal Next Step for SiC

1、介紹

SiC等高壓寬帶隙半導體的發展因其相對于Si的固有材料優勢而受到廣泛關注。MOSFET或JFET等SiC功率開關顯示出比Si IGBT等硅功率器件明顯更好的特性，特別是在顯著降低開關損耗方面。大規模采用SiC功率器件面臨的一個主要問題仍然是更高的材料和制造成本。此外，高壓MOSFET的一個固有缺點是高導通損耗，即使對于SiC MOSFET也是如此。在高壓和高溫下尤其如此。相反，IGBT最為人所知的是，由于強電導率調制，其正向電壓降較低，但在關斷期間，電流尾部會導致更高的關斷損耗。因此，提出了通過并聯連接IGBT和MOSFET來結合MOSFET和IGBT優點的混合MOSFET和IGBT開關。然而，迄今為止提出的混合開關都是用于低壓應用的，IGBT和MOSFET都是硅器件。本文是高壓Si/SiC混合功率模塊的第一項已知工作，該模塊集成了并聯的高壓SiC MOSFET和Si IGBT，如圖1所示。本文討論了Si/SiC混合開關在SiC MOSFET和Si IGBT上的優越性能及其可負擔的成本，以證明這一有前景的概念是SiC的理想下一步。

2、Si/SiC混合開關的配置與操作

Si/SiC混合開關的配置

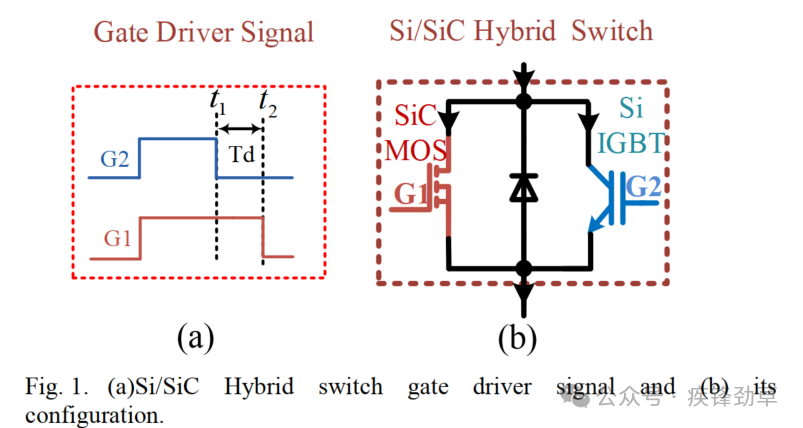

圖1顯示了所提出的Si/SiC混合開關及其柵極驅動信號，該開關集成了并聯的高壓SiC MOSFET和Si IGBT。眾所周知，IGBT等雙極半導體器件在高電流密度下具有更好的正向導通特性(如圖2所示)，MOSFET等單極半導體器件具有更快的開關速度和更低的開關損耗，尤其是關斷損耗。因此，為了結合IGBT和MOSFET的優點，首先關閉Si IGBT，所有電流將換向到SiC MOSFET，然后在精心設計的延遲時間Td后關閉SiC MOSFET。這樣，利用IGBT的低導通損耗能力，通過混合開關實現了低正向導通壓降。由于SiC MOSFET的超低關斷損耗，開關損耗將顯著降低。該概念也適用于SiC JFET。由于缺乏6.5 kV SiC器件樣品，本文中給出的結果是使用Cree的10kV/10A SiC MOSFET(芯片面積=0.48cm2)原型和ABB的商用6.5kV/25A Si IGBT(芯片面積=1.84cm2)獲得的。

正向特性比較

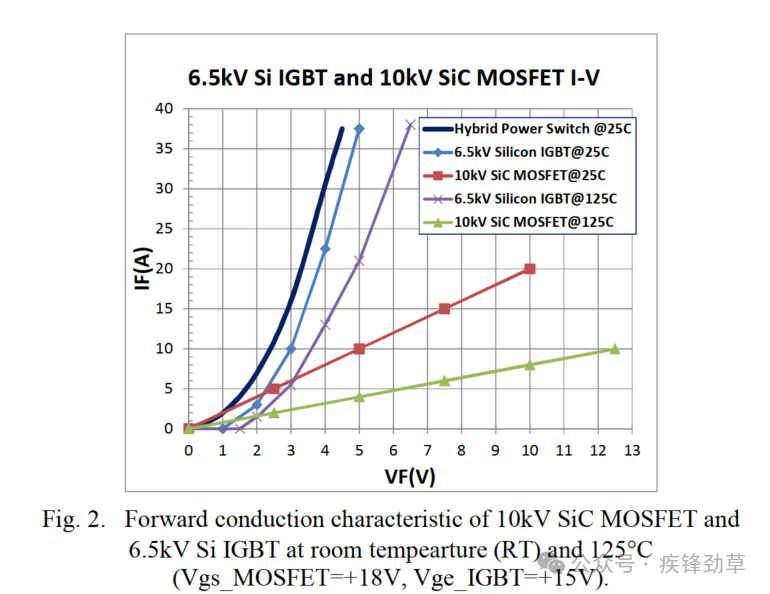

6.5kV Si IGBT和10kV SiC MOSFET分別在25°C和125°C下的I-V曲線如圖2所示。在較低電流(~5A)下，10kV SiC MOSFET顯示出更好的正向導通特性，而在20A或更高的高電流下，Si IGBT在正向導通方面具有壓倒性的優勢。這在更高的溫度下更為明顯?；旌祥_關在25°C下的IV曲線也如圖2所示?？梢园l(fā)現，混合開關結合了Si IGBT在高電流下和SiC MOSFET在低電流下的優點。正向傳導特性甚至比Si IGBT更好，因為SiC MOSFET也傳導總電流的一部分。

關斷延遲時間分析

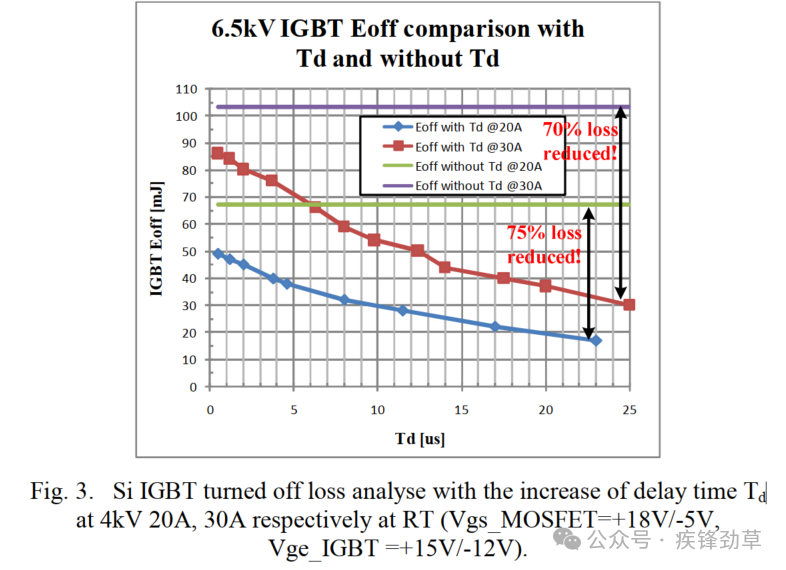

混合開關的一個主要挑戰是確定適當?shù)腟iC MOSFET關斷延遲時間Td，如圖1所示。在圖3中，Si IGBT關斷損耗Eoff分別被分析為4kV、20A和30A下Td的函數?？梢园l(fā)現，IGBT的Eoff隨著Td的增加而減小。在前10us，Eoff的減小速度比Td=10us后快約2倍。當Td為20us時，與不添加Td的情況相比，可以實現約70%的IGBT關斷損耗降低?？梢赃x擇10us MOSFET關斷延遲作為開關頻率和關斷損耗降低之間的折衷。

混合開關背后的原理

如圖1(a)所示，所提出的開關損耗改善背后的物理原理是IGBT分別在t1的ZVS關斷和t2的ZCS關斷下運行。在t1，IGBT的柵極電壓被去除，IGBT中的MOSFET溝道將被快速去除。同時，電流被換向到SiC MOSFET。開放式基極中儲存的過量少數載流子將根據雙極/或少數載流子的壽命逐漸衰變。在此期間(從t1到t2)，IGBT上的電壓被MOSFET的低正向電壓降箝位，該電壓降幾乎為零。因此，硅IGBT可以實現ZVS關斷。在Td期間，IGBT和MOSFET都施加了低電壓降，由于少數載流子復合，N基極區中的大量存儲電荷呈指數級下降。在t2，混合開關中的SiC MOSFET被關斷。如果延遲時間Td設置得足夠長，則在t2留下的存儲電荷很少。當Si IGBT上的電壓由于SiC MOSFET關斷而增加時，只有很小的電流會通過Si IGBT為其寄生電容器充電。實現了硅IGBT的ZCS關斷。

圖3顯示，被測IGBT中的載流子壽命相對較高。然而，詳細分析還表明，基于exp(-t/?hl)的模型不是Eoff估計的準確模型，因為損耗與t2時ZCS關斷期間的動態有關，其中dV/dt由MOSFET強烈決定。留在IGBT中的載流子必須支持高dV/dt，因此通常會再次發生更高的載流子提取率，導致更高的IGBT電流，從而導致IGBT損耗。由于IGBT處于開基PNP模式，因此該電流還會引起額外的載流子注入，這將進一步增加IGBT損耗，或者ZCS模式下IGBT損耗的降低沒有模型exp(-t/?hl)預測的那么低。

3、Si/SiC混合開關損耗減少分析

Si/SiC混合開關單脈沖測試

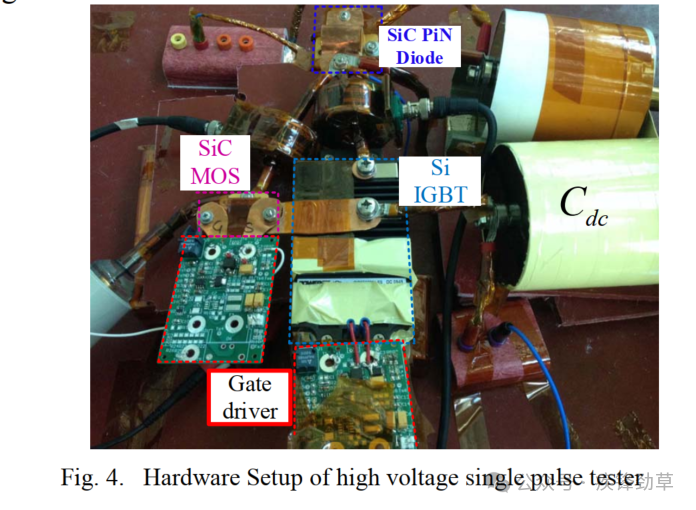

為了評估混合開關的關斷損耗改善情況，如圖4所示，開發了一種單脈沖測試儀，包括高壓直流電源、直流電容器和箝位電感負載。在單脈沖測試儀中測量了硅IGBT和混合開關的關斷損耗，將在圖6和圖7中進行比較。

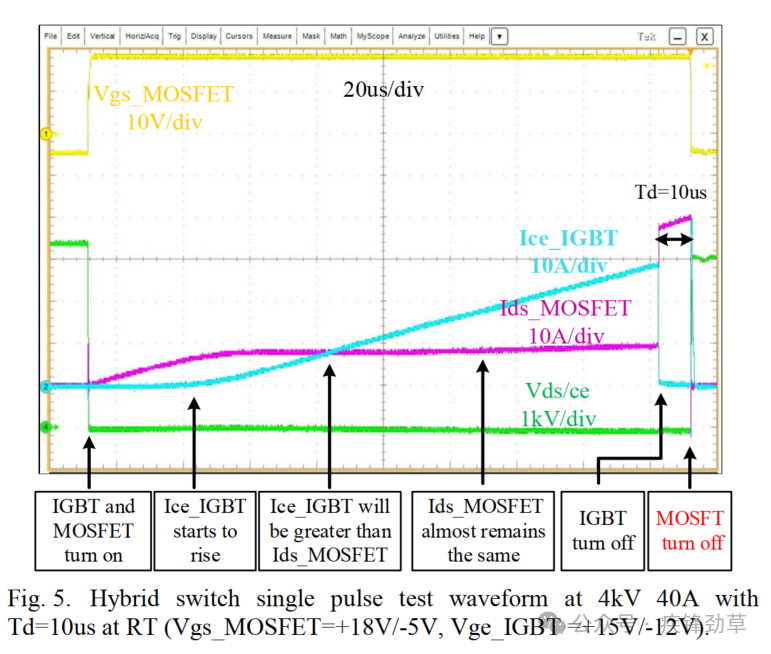

圖5顯示了混合開關的單脈沖測試波形。首先，SiC MOSFET和Si IGBT同時導通。由于SiC MOSFET在較低電流下的電壓降較低，幾乎所有的電流都通過SiC MOSFET。隨著總電流的增加，總電流的更大一部分通過Si IGBT?？梢钥闯?，在高電流下，大部分電流通過Si IGBT，通過SiC MOSFET Ids的電流幾乎保持不變。在關斷狀態下，SiC MOSFET在Si IGBT之后10us關斷。

關斷損耗比較

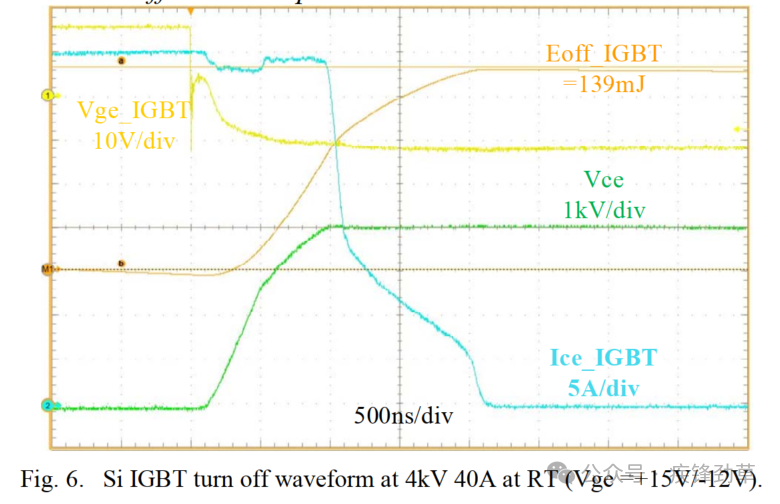

圖6顯示了標準硅IGBT關斷波形。Si IGBT在4kV、40A下的關斷損耗約為139mJ，電流變?yōu)榱愦蠹s需要2us。從同一測試儀上獲得的SiC MOSFET在4kV、40A下的關斷損耗僅為20mJ。

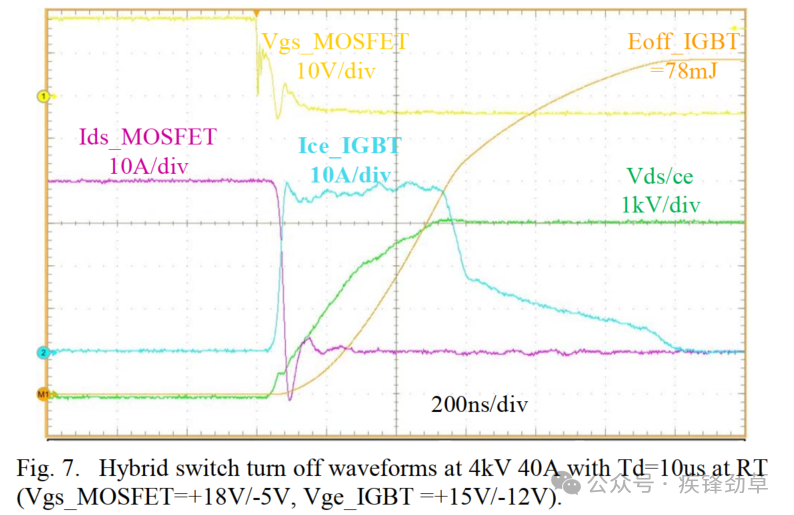

圖7顯示了混合開關在時刻t2的關斷波形。混合開關的總關斷損耗由兩部分組成，一部分是Si IGBT關斷損耗，為78mJ，另一部分是SiC MOSFET關斷損耗。因此，混合開關的總關斷損耗約為79mJ，與標準IGBT關斷相比，損耗降低了近44%。在MOSFET關斷后的快速電壓上升階段，Si IGBT中仍有大量電荷殘留，導致關斷損耗顯著降低，但仍然很高。在這個測試案例中，dV/dt仍然主要由IGBT而不是MOSFET決定，因此MOSFET損耗為1 mJ，而不是獨立MOSFET條件下的20 mJ。隨著延遲時間Td的延長，混合開關的關斷損耗將進一步降低。實驗發現，Si IGBT的開關損耗在高溫下比室溫下高出約3倍，而正向特性可以保持在較低水平。相比之下， SiC MOSFET在高溫下的Ron大約是室溫下的2倍，而開關損耗幾乎保持不變。因此，可以預期，在高溫下，Si/SiC混合開關可以實現更大的損耗降低。

基于Si/SiC混合開關的逆變器損耗分析

為了評估Si/SiC混合開關的損耗改善，以100kW-200kW轉換器為例，假設其開關頻率為2kHz，占空比為50%。

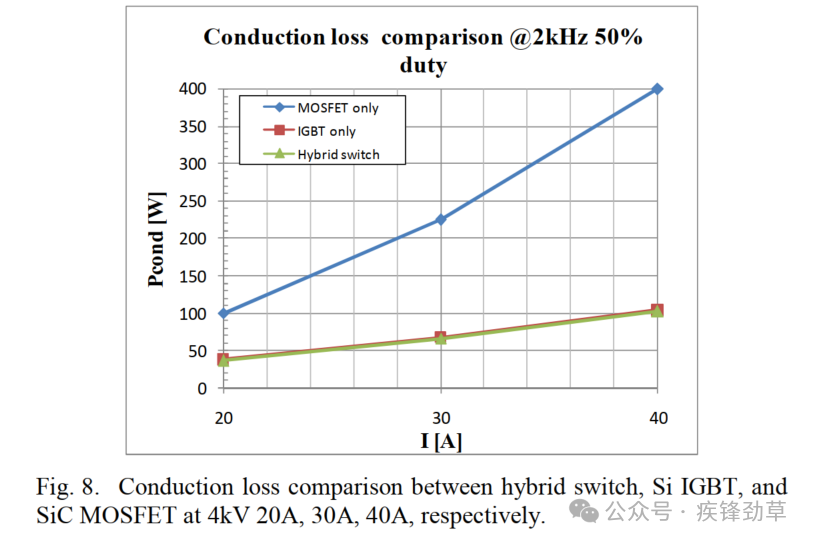

圖8分別顯示了混合開關、SiC MOSFET和Si IGBT在4kV 20A、30A和40A下的正向傳導損耗比較?？梢园l(fā)現，混合開關和硅IGBT的導通損耗幾乎相同。SiC MOSFET由于其在高電流密度下的高Ron而具有最高的導通損耗，并且隨著電流的增加，間隙變寬。

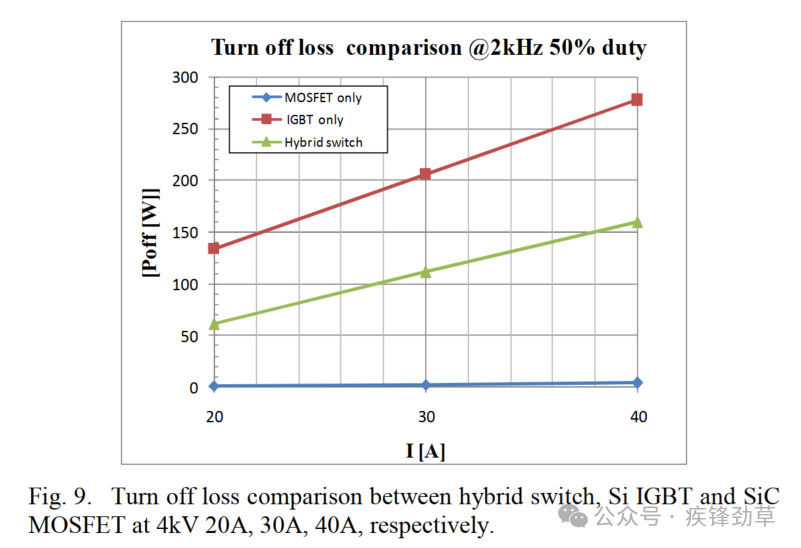

圖9分別給出了三種器件在4kV 20A、30A和40A下的關斷損耗比較。SiC MOSFET由于其快速的開關速度而具有最低的關斷損耗，而Si IGBT具有最高的關斷損失。由于SiC MOSFET在關斷狀態下的幫助，混合開關的關斷損耗比Si IGBT低約50%。

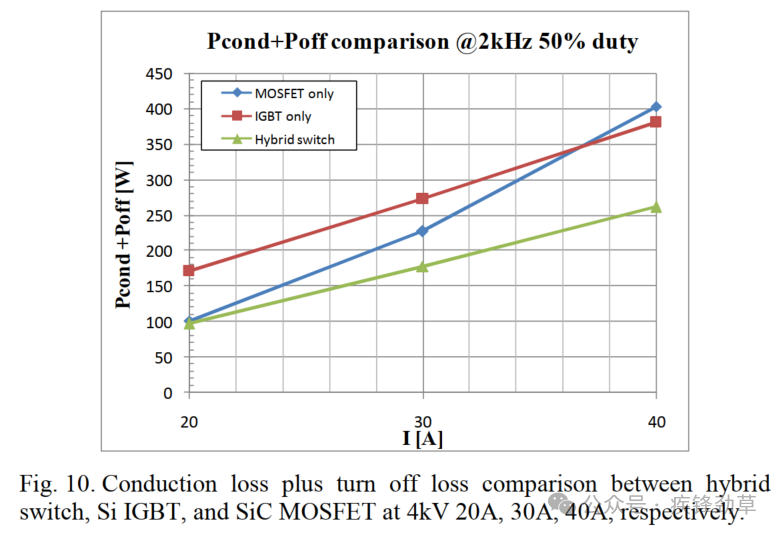

圖10分析了包括傳導損耗和關斷損耗在內的總損耗。與Si IGBT和SiC MOSFT相比，所提出的混合開關的總損耗降低了約35%。隨著電流的增加，優勢也在擴大?？傊旌祥_關在降低損耗方面表現出了優越的性能，特別是在高功率應用中。

4、混合開關的成本分析

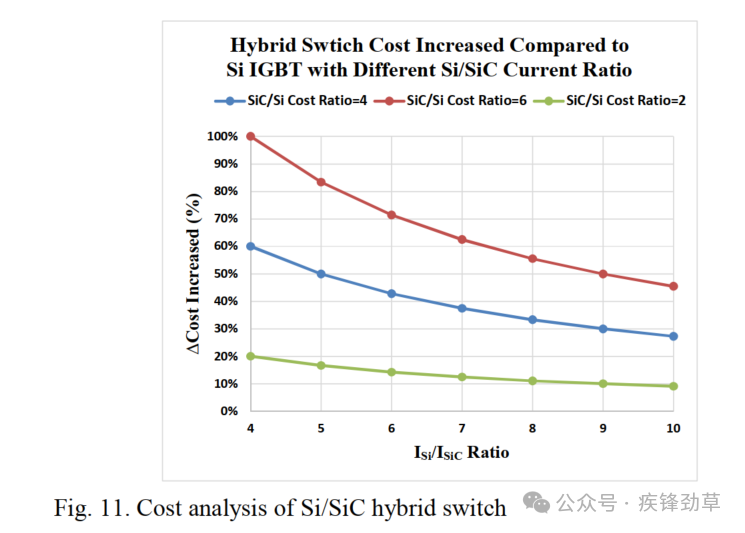

Si/SiC混合開關的成本由SiC器件與Si器件的成本比以及Si IGBT和SiC MOSFET之間的電流分布決定，如圖11所示。例如，當SiC器件的每安培成本是Si器件的4倍(SiC/Si成本比為4)，Si IGBT的額定電流是SiC MOSFET的額定電流的5倍(Si/SiC電流比為5)時，與Si IGBT相比，實現高達70%的關斷損耗降低只需要50%的額外成本。成本分析表明，成本增長非常溫和，同時實現了顯著的損失減少。較高的Si/SiC電流比意味著所需的成本增加更小。然而，Si/SiC電流比不能無限增加，因為這受到MOSFET安全工作區域的限制。SiC MOSFET需要大的關斷能力，這將是我們未來研究和分析的一部分。

5、總結

本文提出了一種高壓Si/SiC混合開關概念，作為SiC器件的自然理想下一步。與硅IGBT相比，Si/SiC混合開關的優越性能和可負擔的成本表明了其在高壓應用中的前景。未來，Si/SiC混合開關的導通過程將做更多的工作。此外，對SiC和Si器件芯片尺寸優化的更多研究可以進一步降低Si/SiC混合開關的成本。

三、綜述

《基于 Si IGBT / SiC MOSFET 的混合開關器件綜述 》，這篇是中文的，看起來比較方便。如下

1、介紹

近年來,由于碳化硅( SiC) 器件具有優異的性能,如單位導通電阻小、可高頻開關、可高溫運行、耐壓高、抗輻射等優點,成為電力電子界重點研究的方向之一,具有廣闊的應用前景[1,2] 。世界各國都在努力開發 SiC 器件,并希望能夠盡快應用到各行業的變頻器中,早日替代現有硅器件。

然而,受到 SiC 晶圓生長工藝和芯片加工能力限制,當前 SiC MOSFET 的單芯片載流能力遠低于Si IGBT[3] 。

制約芯片載流能力的另一因素是成本,提高芯片面積是提高載流能力主要方法。 現階段 SiC 襯底普遍存在缺陷,強行增大芯片面積會導致成品率大

幅下降、價格飆升[5] 。

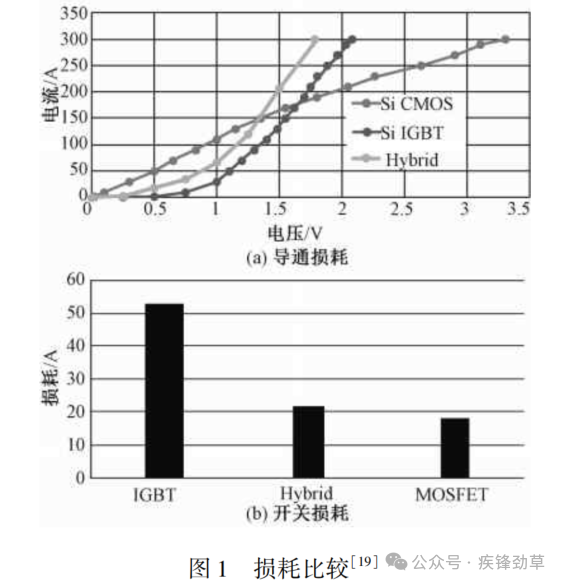

面對大電流應用的需求,為解決這一問題,SiC /Si 混合器件開始出現。 最初是簡單的 SiC Diode / Si IGBT 混合方法,并不能充分發揮 SiC 的優勢,還可能帶來劇烈的開關振蕩[10] 。 近年來,各國研究人員不斷開展 SiC MOSFET / Si IGBT 混合開關器件( Hybird Switch,HyS) 的研究[8-29] ,能夠實現 IGBT 的零電壓開通和關斷,有效結合 SiC MOSFET 的低開關損耗優點和 Si IGBT 大載流能力優點,各器件損耗比較如圖 1 所示,與純 SiC 器件相比成本也會大幅下降,特別適合用于同時需求大電流、高開關頻率、高功率密度的車用電機控制器、大功率無線充電、多電化飛機和電力電子變壓器等應用[7] 。

本文綜述了基于 Si IGBT / SiC MOSFET 的混合開關器件,分析了相關的門極驅動時序、門極驅動硬件設計、電流分配優化、功率模塊設計、變頻器設計和成本分析等設計要點。

2、 門極驅動時序

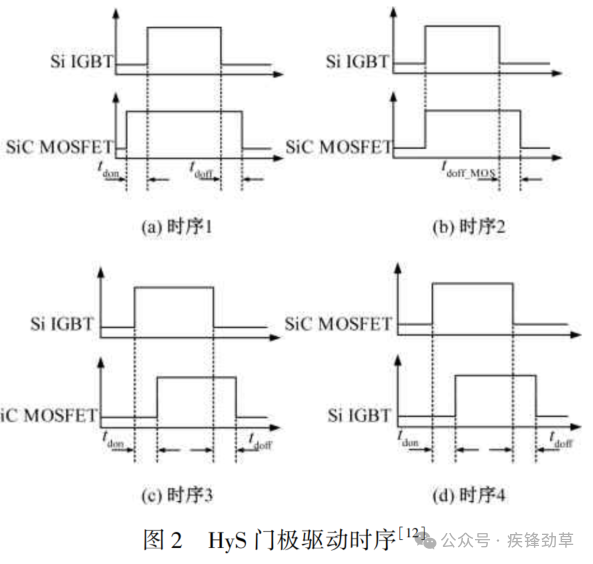

在常規的混合開關器件驅動時序中,為了降低開關損耗,實現 Si IGBT 的零電壓( ZVS) 開通和零電壓關斷,需要在 Si IGBT 開通前開通 SiC MOSFET,在 Si IGBT 關斷后關斷 SiC MOSFET。常見的 4 種門極驅動時序如圖 2 所示,時序 1是理想器件的驅動時序,Si IGBT 和 SiC MOSFET 的開關時序與門極驅動時序相同。

一般情況下 SiCMOSFET 的門極電容遠小于 Si IGBT,開關延時也很小,門極驅動采用時序 2 可以達到與時序 1 類似的開關效果,但可以簡化電路。 如果 HyS 由獨立器件組成,回路中將存在較大的寄生阻抗,Si IGBT 的開關過程將有較大的延遲,門極驅動可采用時序 3 實現 ZVS,能夠減小 SiC MOSFET 獨立開通載流的時 間。

一些門極硬件設計不能很好地抑制 Si IGBT 的米勒(Miller)效應,需要采用時序 4 驅動防止 Si IGBT 誤導通,這種方法會帶來較大的損耗,有違 HyS的設計初衷。

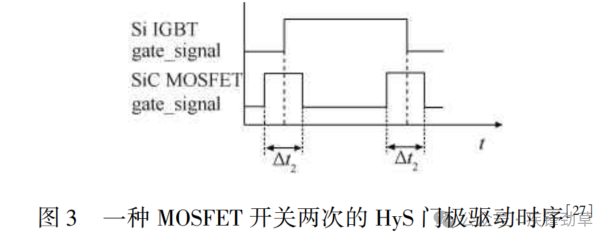

參考文獻[27]給出了另一種驅動時序,通過降低 SiC / Si 配比來降低成本,如圖 3 所示。 在這種時序中,SiC MOSFET 先于 Si IGBT 開通,在 Si IGBT 開通后立刻關斷,并于 Si IGBT 關斷前再次開通,在 Si IGBT 關斷后再次關斷。

圖 3 中 SiC MOSFET 只在 HyS 開關瞬態時間內處于導通狀態,降低了 SiC MOSFET 的導通損耗。然而,這些損耗完全轉移到 Si IGBT 上,多出的兩次開關動作及由此導致的換流過程會引起總損耗的增加,與時序 1 相比其效果較差,還會引起穩定性問題 。

3、 門極驅動硬件設計

在文獻[8-17]所示的 HyS 關斷過程中,可以明顯地觀察到米勒效應。 這是由 SiC MOSFET 的高速關斷引起的,較大的 dv / dt 將在已關斷的 Si IGBT 門極回路上引起較大干擾,感生的米勒電流通過 Si IGBT 門極阻抗出現電壓尖峰,當尖峰超過門極電壓閾值時 Si IGBT 會再次導通。

米勒效應將影響 Si IGBT 的 ZVS 過程,雖然HyS 的拖尾電流時間短于純 Si IGBT 器件,關斷時間和關斷損耗卻遠大于純 SiC MOSFET 器件。 特別對于由獨立器件組成的 HyS,較大的寄生阻抗將使這一現象更為惡劣,有些研究者使用圖 2 中的時序4,但會帶來較大損耗。

文獻[11] 采用負電壓來抑制米勒現象,但在HyS 中 Si IGBT 的發射極和 SiC MOSFET 的源極連在一起。 - 5 V 是常規 SiC MOSFET 產品使用的合理負壓值,但仍不能夠完全抑制米勒現象。

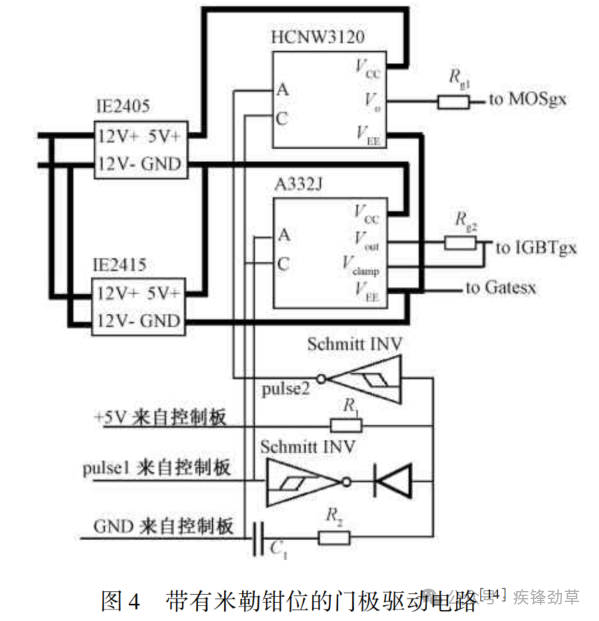

文獻[19]采用帶有米勒鉗位功能的門極驅動芯片 ACPL-332J 來改進硬件電路,實現了較好的效果,帶有米勒鉗位的門極驅動電路如圖 4 所示。 該芯片內部具有米勒鉗位功能,能夠在 Si IGBT 關斷的情況下降低門極回路阻抗,降低感生電壓峰值,從而抑制米勒現象。

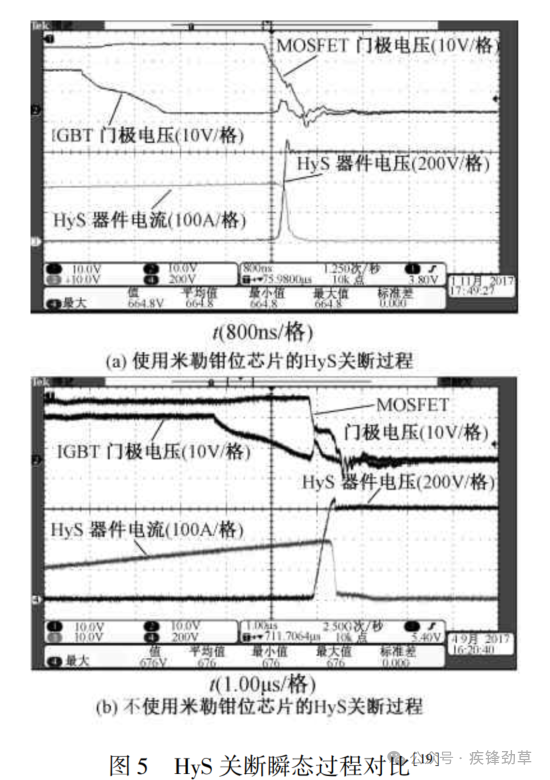

為降低驅動復雜度,該電路對于 SiC MOSFET使用簡單的 HCNW3120 進行驅動。 文獻[19 ] 將該電路用于一款 1200V / 200A HyS 模塊的驅動,在600V / 200A 下的雙脈沖實驗關斷波形如圖 5 所示。

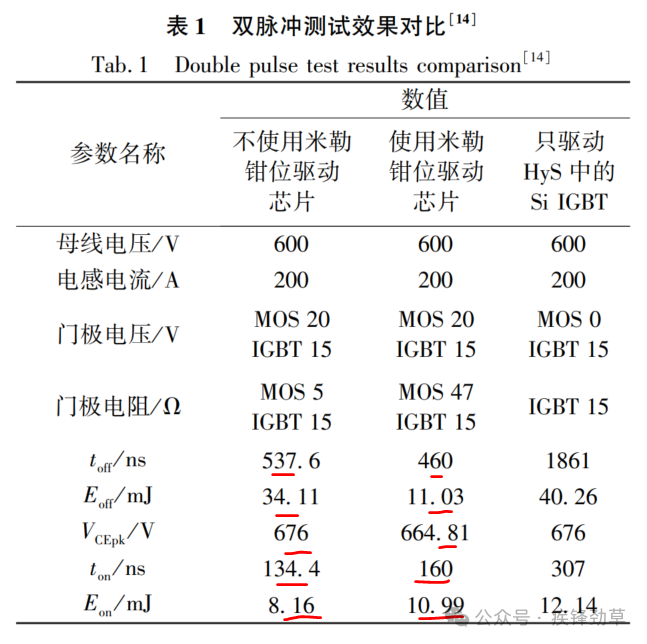

圖 5 中使用了帶有米勒鉗位的驅動芯片后,HyS 實現了快速關斷,沒有明顯的拖尾電流,更接近純 SiC 器件。 與不使用米勒鉗位芯片的驅動電路相比,其瞬態特性見表 1：

文獻[11]討論了門極驅動與器件短路耐量的關系。 如果降低 MOSFET 的驅動電壓,HyS 的整體短路耐量將有所改進,但損耗會大幅增加。

4、 電流分配優化和 HyS 模塊設計

HyS 器件內部電流分配優化過程中經常使用SiC / Si 配比參數,低配比能降低 SiC MOSFET 芯片的載流壓力和散熱壓力,也能降低 HyS 的整體成本。

文獻[18]基于已商業化的 Si IGBT 和 SiC MOSFET 獨立器件對 1. 2kV 的 HyS 進行了較為系統的配比優化,得到了 1∶ 4和 1∶ 6的低配比方案。 在優化過程中主要比較了器件的結溫,采用仿真和等效網絡等方法估算相關結溫。 但 50A 的 SiC MOSET 芯片只 能 在 短 時 間 內 支 撐 300A 運 行, 難 以 超 過500ns,相關優化應該注意與門極驅動的時序結合。

文獻[14]給出了 HyS 模塊電流分配方案的優化過程,該過程評估每種方案的損耗和芯片結溫。由于 HyS 模塊多使用產品化 Si IGBT 芯片和 SiC MOSFET 芯片,計算并不復雜。與獨立器件相比,功率模塊可有效降低雜散損耗,也能夠帶來更好的散熱。 特別對于超過 30kW的中、大功率應用,在功率模塊內部實現多芯片的并聯,其效果要好于通過母排并聯多個獨立器件。

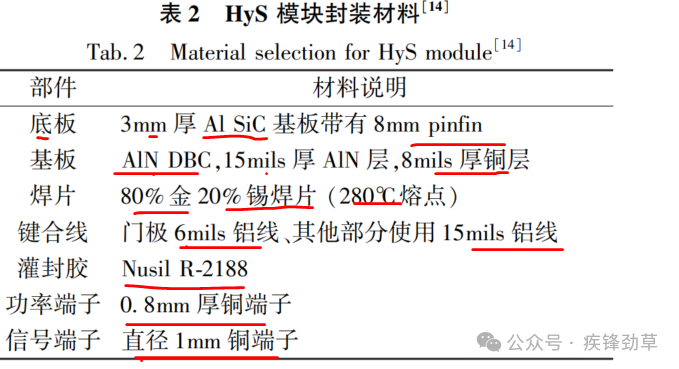

文獻[19]給出了 HyS 功率模塊設計要點和案例,實現了一款 1200V / 200A 模塊的布局優化。 該模塊是橋臂模塊,每個橋臂由 1 個 50A SiC MOSFET 芯片、2 個 100A Si IGBT 芯片、1 個 150A Si Diode 組成。為降低門極回路阻抗,預留了 kelvin 門極端子。受 Si 芯片限制,該模塊的設計目標為支持芯片結溫 175°C,首先選取了有關的封裝材料,具體見表2。 為了進一步降低寄生阻抗,該模塊使用超聲波焊接技術連接 DBC 與功率端子和信號端子。

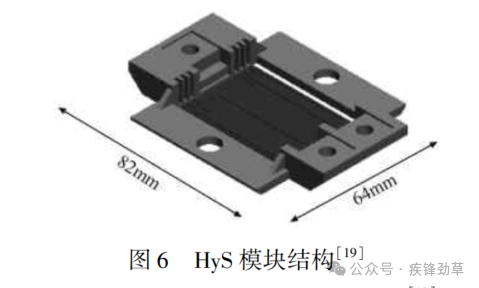

在模塊設計階段,采用了基于遺傳算法的自動布局優化方法,對設計空間進行有向性搜索,充分考慮了寄生電感、并聯芯片的均流、體積、散熱、門極信號與主回路的解耦。 最終布局的圖案如圖 6 所示,

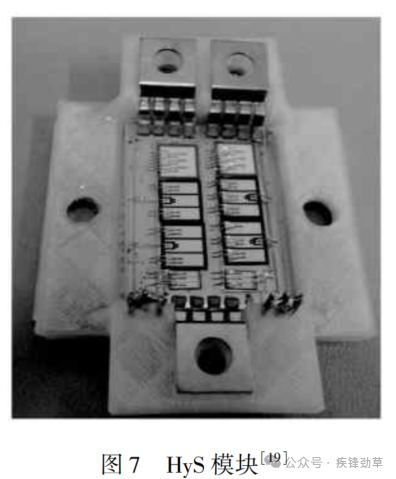

模塊樣件如圖 7 所示。

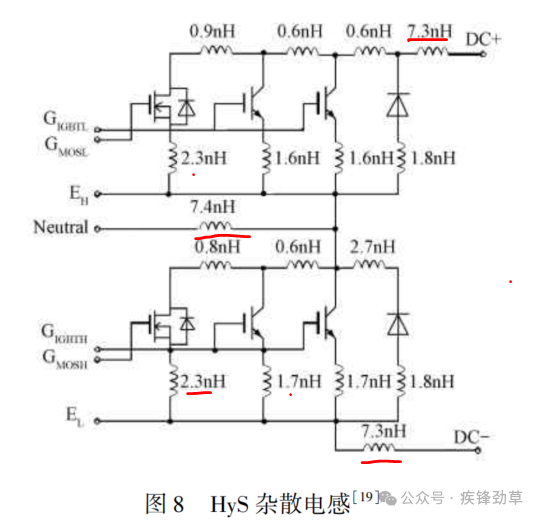

為了驗證布局優化結果,作者采用有限元軟件Q3D 抽取了雜散電感,雜散電感如圖 8 所示,并采用雙脈沖測試的方法檢測了模塊的開關特性,其結果與設計一致。 該模塊用于本文第 5 節的 3. 4kW無線充電變頻器。

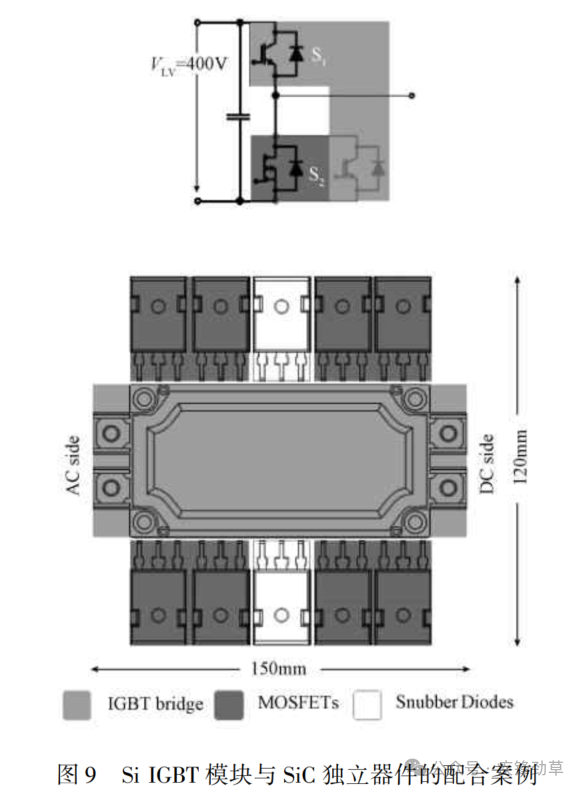

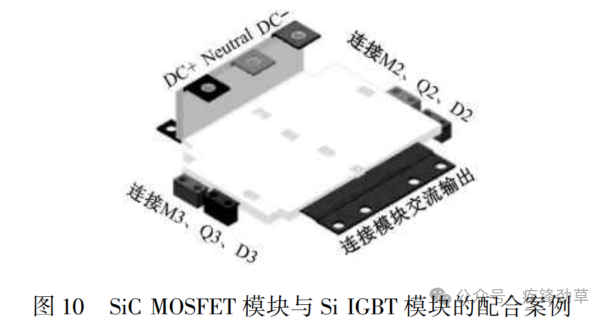

除了設計開發混合開關模塊,還可利用現有的SiC MOSFET 模塊或 Si IGBT 模塊,用母排進行器件間的連接[15,29] 。 此方法需要良好的母排設計才能盡可能降低相關寄生阻抗,散熱設計也需兼顧不同器件間的平衡。 圖 9 給出了 IGBT 模塊與 MOSEFT獨立器件的配合案例,圖 10 給出了 SiC MOSFET 模塊與 Si IGBT 模塊的配合案例,具體的母排設計細節和連接方法可以參考文獻[15]和文獻[29]。

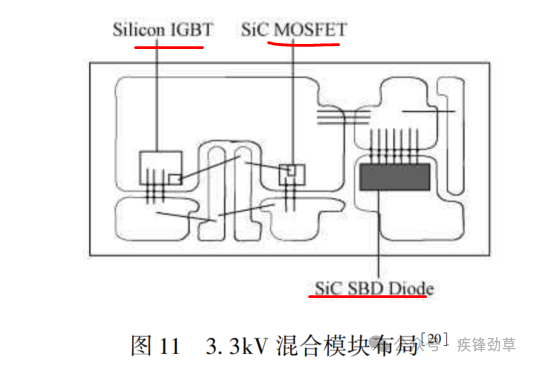

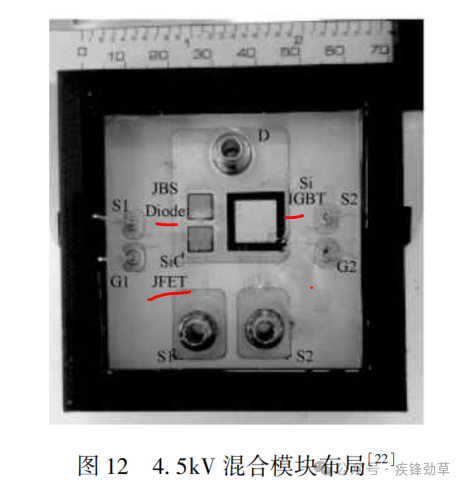

對于高壓 HyS 器件來說功率模塊是必不可少的,高壓模塊的應用對象功率普遍較大,還需要考慮局部放電、散熱等一系列問題,很難用獨立器件完成。 圖 11 和圖 12 分別給出了 3. 3kV HyS 模塊和6. 5kV HyS 模塊的布局案例[20,22] 。 這些文獻還驗證了高壓 HyS 的高速開關特性,有望用于未來電網。 因為高壓芯片的電流普遍較小,普遍需要大數量芯片并聯才能達到所需要的電流,其特性有待進一步驗證。

5、 基于 HyS 的變頻器

迄今為止基于 HyS 的變頻器還處于研究階段,尚無小規模示范應用。 受到獨立器件限制,很多文 獻只對 HyS 器件進行了雙脈沖實驗。 相對于純 Si

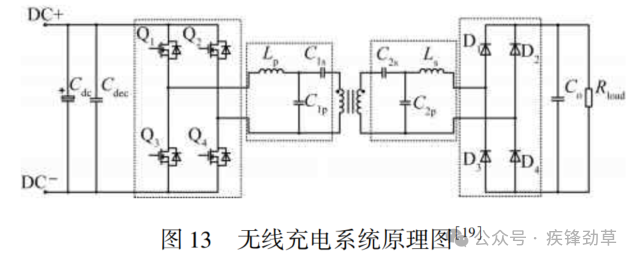

變頻器或純 SiC 變頻器,HyS 變頻器系統復雜度較高,本節對相關文獻工作總結如下。第一例是 3. 4kW 無線充電用逆變器,如圖 13所示,詳細的設計和測試可參考文獻[23]。

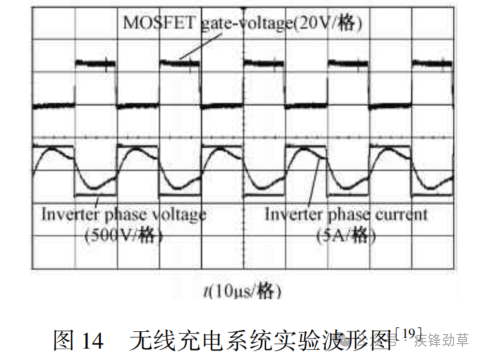

該系統使用 2 個 HyS 橋臂模塊實現 H 橋拓撲,運行于 50kHz,峰值功率達到 3. 4kW,部分波形如圖14 所示。 在測試中 Si IGBT 良好地實現了 ZVS,系統損耗較低。

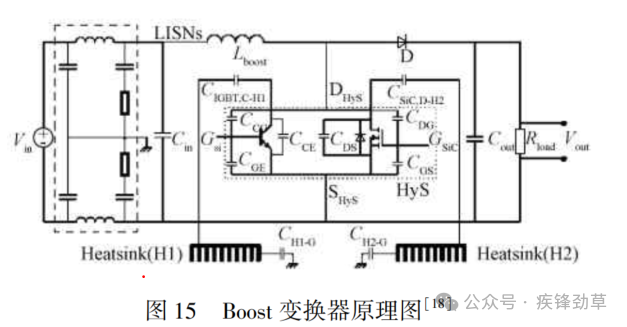

第二例使用獨立器件搭建了 Boost 變頻器[18] ,如圖 15 所示。 該系統使用 650V 的 SiC MOSFET 和 Si IGBT 實現了 1∶ 5的電流配比,運行于 20kHz。 該文獻 還對 HyS 變頻器的電磁兼容特性進行了測試和分析。

相關電磁兼容的研究可進一步參考文獻[23]。

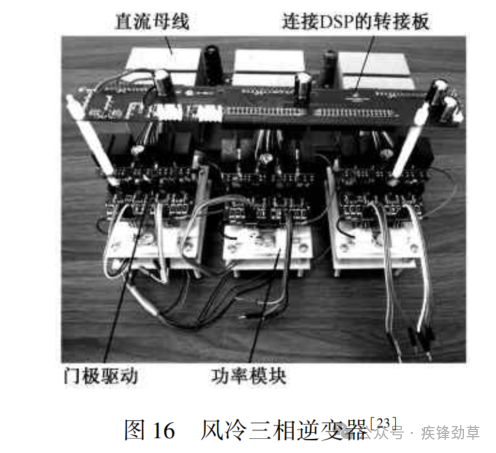

第三例是采用強制風冷的三相逆變器,由 3 個HyS 橋臂模塊組成,實現了 30kHz 開關頻率,功率達到 5kW[23] ,如圖 16 所示。 在后續的水冷升級版硬件中,該系統達到了 15kW。

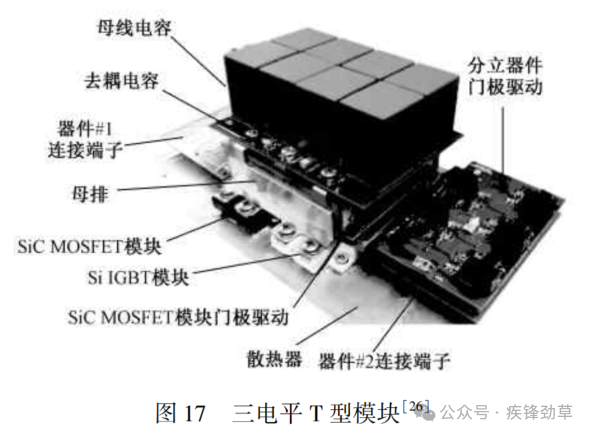

第四例采用了三電平 T 型模塊,如圖 17 所示,由 SiC MOSFET 模塊與 Si IGBT 模塊配合組成HyS,設計目標是 100kW 的變頻器。 文獻[17] 中 對 單 相 器 件 進 行 了 測 試, 實 現 了 28kHz 和17. 5kV·A運行。

以上幾個 HyS 變頻器都展示了 SiC / Si 混合開關器件的優異特性,在 SiC 器件產品價格降低到接近 Si 器件之前,該類變頻器有一定應用前景,特別是對于同時要求較高開關頻率和中、大輸出功率的應用。

6 、HyS 的成本分析

相比于純 SiC 器件,HyS 的最大優勢來自成本。這部分數據比較老了，就刪掉了。

文獻[25] 嘗試使用更低的 SiC / Si 配比,達到1∶ 6,使 HyS 器件的成本更接近 Si IGBT 器件。 然而這種配比缺乏相關散熱驗證,需要進一步驗證變頻器的性能。

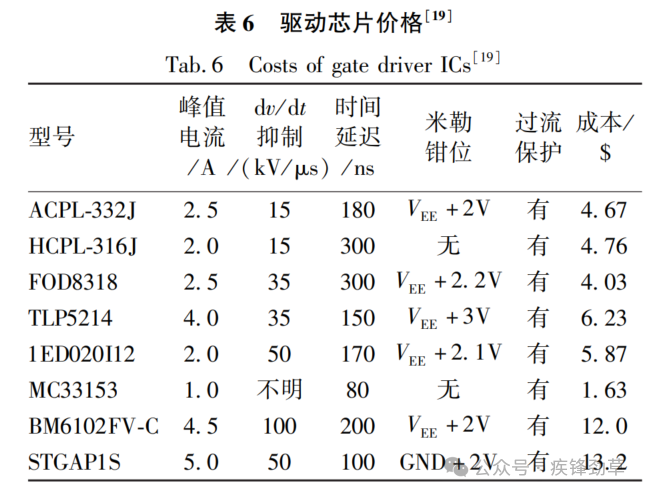

由于 HyS 需要使用更加高性能且復雜的門極驅動芯片,在討論 HyS 成本問題的時候應該注意包含這一部分。 HyS 所需門極驅動芯片的特點主要包括大驅動電流、高 dv / dt 抑制能力、短時間延遲、具有保護功能、具有米勒鉗位功能等,一些常用驅動芯片的價格見表 6。

這幾年SiC的價格變化比較大，這篇文章是2018年的，不知道當前是個啥進展。還下了一些較新的文章，有時間繼續扒。
