概述

隨著 iPhone16 Pro 的發布，其側邊新增的相機控制按鍵受到消費者的廣泛關注。該按鍵集按壓和觸控滑動功能于一體，不僅顛覆了人們對物理按鍵的傳統認知，更為用戶帶來了美觀、便捷且極具科技感的人機交互體驗。

1相機控制鍵的功能拆解

“相機控制”按鍵位于 iPhone 右側邊框的開關鍵下方，類似相機的快門按鈕。它擁有快速啟動相機、拍照和開始視頻錄制的新功能。

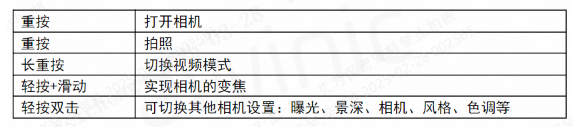

iPhone16 “相機控制”按鍵功能具體如下：

表1 iPhone16 “相機控制”按鍵功能

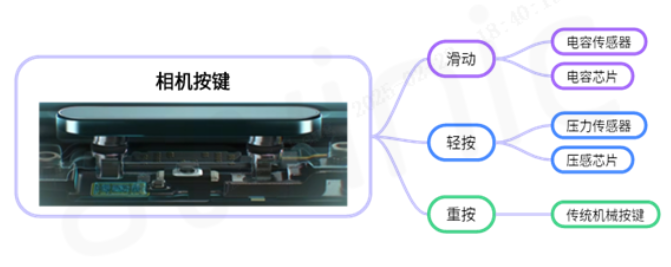

這幾種按鍵功能分別由電容觸摸檢測技術、壓力觸控技術傳感器和機械按鍵實現（見圖1）

圖1 相機按鍵功能圖

電容觸摸檢測技術可以讓產品無需開孔即可實現觸控功能，既提升了使用的便捷性又延長了產品的壽命；通過專業的滑條設計與滑動算法調教，滑動操作時，用戶只需輕輕劃過設計區域，即可上報精度高達 0.1mm 的坐標，讓滑動體驗更加絲滑、應用效果更加流暢。

全壓力觸控技術能更精準地捕捉用戶的按壓力度，最小做到 1g 的分辨率，并展現出更強的抗干擾能力，彌補電容觸控易誤觸的不足。

兩者的結合，可以將產品的科技感與藝術感發揮到極致。

2艾為電容壓感二合一應用方案

面向該應用場景，艾為重磅推出高度集成的壓感+電容二合一 SOC AW938xx 系列，該系列采用壓感、電容一體的感測技術，內置自適應補償引擎，具備高感知精度、強環境自適應補償能力等優勢。

AW938xx 系列最多覆蓋5通道壓感應用，具備 21 位精度 ADC ，支持多級按壓識別，單擊/雙擊、長按/短按檢測。覆蓋 12 通道電容觸控應用，具有 1aF 電容檢測精度，能自動抵消 220pF 以?xún)?nèi)的負載電容，可實現觸摸按鍵、觸控滑條等功能。

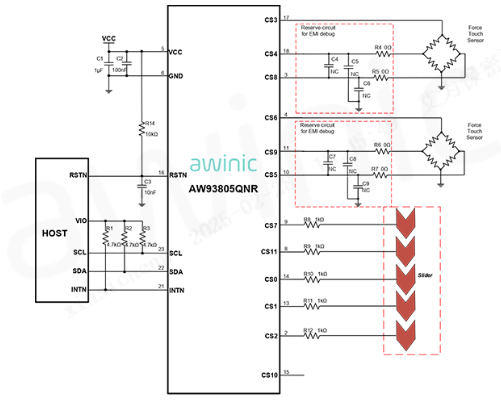

圖2 AW93805 典型應用電路（規格書）

3艾為電容壓感二合一應用方案效果展示

視頻為按鍵的效果，靠近左側紅燈亮起，由電容模塊實現，無需按壓即可感應；輕按時右側藍燈亮起，重按時右側紅燈亮起，由壓感模塊實現。

4AW938xx系列產品特性

高靈敏度壓力檢測和電容檢測

壓感分辨率：ADC=21bit , PGA=125

壓感/電容按鍵單擊/雙擊/三擊/長按

電容分辨率：1 aF ;補償電容：220 pF

電容一維滑動、佩戴檢測

超低動態低功耗 Active：23.5μA

I2C ：400 kHz ,地址可擴展

1.2V/1.8V IO

VCC：1.65V~3.6V

內存：20KB RAM

QFN 2×2×0.55-14L

QFN 3×3×0.55-24L

AW938xx 內置高精度 ADC 和自適應基線跟蹤算法，可實現壓力/電容按鍵識別，壓力感應量檢測、電容滑動檢測，電容佩戴檢測功能，適配多種壓感+電容組合使用場景。

針對不同的應用需求，該系列提供不同通道數、不同封裝大小的物料供用戶進行選擇。

5AW938xx系列產品優勢

21bit 高精度 ADC ，1V 偏置補償能力，具備高信噪比壓感信號檢測能力

1aF 高靈敏度電容感應，16 檔量程可調。有效支持不同滑動感應 PAD

電容滑動通道數選擇范圍大，坐標精度可以做得更精細

內置高速滑動坐標解析算法，可實時解析并上報滑動坐標數據

32bitMCU+RAM 架構加持，芯片可以同步處理壓感和電容信號量，可定制算法事件上報邏輯與算法升級

壓感+電容算法在一個芯片內部實現，便于維護，不依賴平臺進行算法處理，獨立性二合一物料整體占板面積更小，成本更低

6AW938xx系列應用領域

表2 AW938xx 系列應用領域

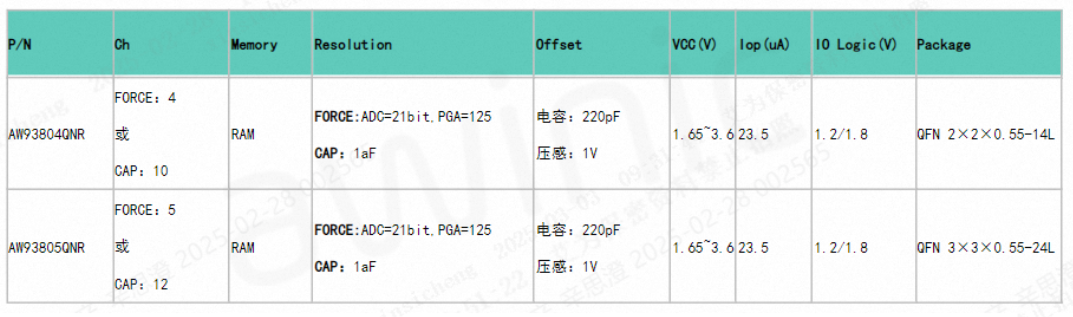

7AW938xx系列產品選型

表3 AW938xx 系列產品選型表

結語

艾為在壓感及電容獨立芯片領域深耕多年，積累了豐富的行業經驗與成熟的解決方案，此次推出的 AW938xx 系列芯片將為客戶提供更加精準、高效的壓感+電容二合一解決方案。
