TLV704 低壓差 （LDO） 線性穩壓器是一款低靜態電流器件，具有寬輸入電壓范圍和低功耗運行等優點，采用小型化封裝。因此，TLV704 專為電池供電應用而設計，并用作低功耗微控制器的電源管理附件。

TLV704 LDO 在 100 mA 負載電流下支持典型值為 850 mV 的低壓差。低靜態電流（典型值為 3.4 μA）在整個輸出負載電流范圍（0 mA 至 150 mA）內保持穩定。TLV704 還具有內部軟啟動功能，可降低浪涌電流。內置過流限制保護有助于在負載短路或故障時保護穩壓器。

*附件：TLV704 24V、150mA、3.2μA 靜態電流、低壓差線性穩壓器 數據表.pdf

TLV704 采用 2.90mm × 1.60mm SOT23-5 封裝，可用于經濟高效的電路板制造。

特性

• 輸入電壓范圍：
  • 2.5 V 至 24 V（僅適用于新芯片，最大 30 V）
• 可用的輸出電壓選項：
  • 固定：1.8 V 至 5 V
• 輸出電流：高達 150 mA
• 極低 I Q ：3.4 μA（100 mA 負載電流時）
• 輸出電容≥ 0.47 μF 時保持穩定
• 過流保護
• 封裝：5 引腳 SOT-23 （DBV）
• 工作結溫：–40°C 至 +125°C

參數

方框圖

一、產品概述

• ?型號?：TLV704
• ?特點?：
  • 寬輸入電壓范圍：2.5V至24V（新芯片最大30V）
  • 固定輸出電壓選項：1.8V至5V
  • 低靜態電流：3.4μA（典型值）
  • 最大輸出電流：150mA
  • 低壓差電壓：850mV（典型值，100mA負載）
  • 過流保護
  • 穩定工作所需輸出電容≥0.47μF

二、應用領域

• 家庭和建筑自動化
• 零售自動化和支付系統
• 電網基礎設施
• 醫療設備
• 照明應用

三、封裝與尺寸

• 5引腳SOT-23封裝（DBV），尺寸為2.90mm × 1.60mm

四、電氣特性

• ?輸入電壓范圍?：2.5V至24V（新芯片最大30V）
• ?輸出電壓范圍?：1.8V至5V（固定）
• ?靜態電流?：3.4μA（典型值，100mA負載）
• ?負載調整率?：隨輸出電壓和負載電流變化
• ?線性調整率?：隨輸入電壓變化
• ?壓差電壓?：850mV（典型值，100mA負載）
• ?輸出電流限制?：160mA至500mA（根據型號）
• ?電源抑制比?：60dB（f=100kHz）

五、功能特性

• ?低靜態電流?：在整個負載電流范圍內保持低靜態電流，適用于電池供電應用。
• ?過流保護?：內置過流限制保護，防止負載短路或故障時損壞穩壓器。
• ?軟啟動?：內置軟啟動功能，降低啟動時的涌入電流。
• ?高穩定性?：使用陶瓷輸出電容即可保持穩定。

六、應用信息

• 推薦在輸入和輸出端分別使用0.1μF和1μF的旁路電容。

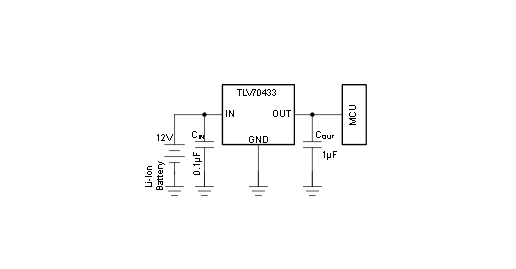

• 提供典型應用電路，包括與微控制器（MCU）和電池的連接示例。

七、布局與熱設計

• ?布局建議?：所有電路元件應放置在PCB的同一側，并盡可能靠近LDO引腳。
• ?熱設計?：通過PCB上的散熱過孔和銅層來增強熱傳導，以降低結溫。

八、文檔與支持

• 提供數據表、應用筆記、評估模塊（EVM）和用戶指南等支持資源。
• 可通過TI網站獲取更多設計資源和社區支持。
