處理器、DSP、FPGA、SoC和模擬信號鏈都依賴于安靜、穩定且響應迅速的電源軌。該系統包括5或6系列BMSO示波器，配有推薦的探頭和分析軟件，使工程師能夠驗證和調試關鍵電源分配網絡(PDNs)。

5和6系列BMSO最多提供8個高分辨率測量輸入，以準確測量復雜的PDN。8通道邏輯探頭提供了更多的可見性。電源軌探頭在低負載下提供出色的噪聲可見性。電流和差分電壓探頭可在大功率電源和電源轉換器上進行測量。

分析軟件有助于測量和確定動力軌波紋的來源

驗證電源排序

檢查動力軌引起的抖動

配電網的按形頻率響應分析

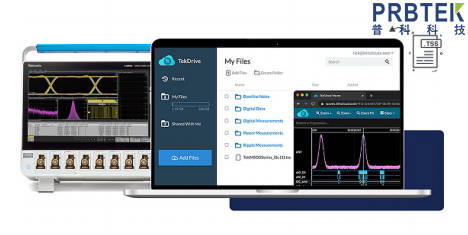

使用TekScope PC分析軟件，您的團隊的PC將成為范圍的延伸，具有相同的分析和測量功能。

我們最推薦的用于配電和電源完整性分析的示波器解決方案，預先配置為單線項

這些解決方案在設計和調試電源分配網絡方面提供了卓越的性能，確保了最高的電源完整性。有兩種版本可供選擇，每種版本都圍繞1GHz或4 GHz示波器構建，以滿足您的技術要求和預算。

通過以下方法提高您的系統性能并縮短產品上市時間:

必要和高級功率測量的范圍分析

適用于所有主要協議的串行協議解碼，包括IC、SPI、SMBus、SPMI和SVID

用于注入信號的任意函數發生器

低負載和低噪聲貢獻的電力軌探頭，用于高精度測量

TekDrive示波器專用云存儲可實現世界各地的同事和團隊之間的無縫協作。

SOLN-PMIC用于配電網和電力軌跡分析的示波器解決方案

MSO58B or MSO64B

SOLN-PMIC有兩種帶寬版本。

1GHz版本包括:

5系列B型MSO示波器，配備

1GHz帶寬

8個輸入通道

125 M點記錄長度

內置100 MHz任意/函數發生器

10多個串行總線解碼器

5-Pro-PMIC軟件，用于電力導軌和電源的自動化分析

4 GHz版本包括:

6系列B型MSO示波器，配備

4GHz帶寬

4個輸入通道

250M點記錄長度

內置100 MHz任意/函數發生器

10多個串行總線解碼器

6-Pro-PMIC軟件，用于電力導軌和電源的自動化分析

這兩個系統都包括:

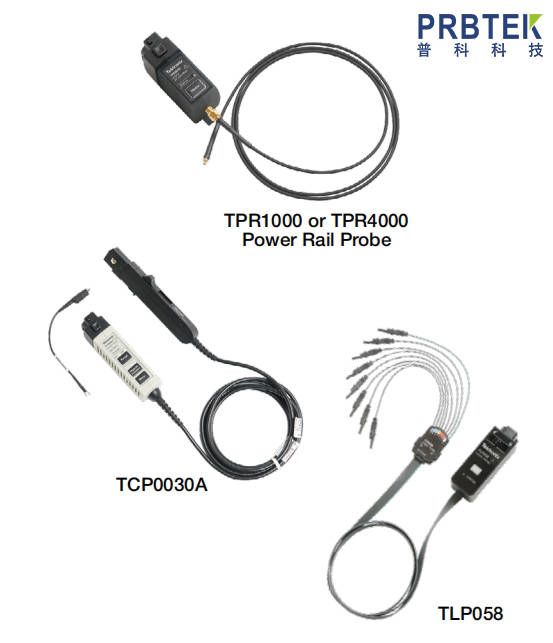

探針

八個TPP1000 1 GHz 10X探頭

一個TLP058 8通道500 MHz邏輯探頭

一個TPR10001GHz帶寬功率軌探頭(5個B系列MSO)或

一個TPR4000 4 GHz帶寬功率軌探頭(配有6個B系列MSO)

一個TDP1000高壓差動探頭

一個TCP0030A30安培電流探頭

協作與分析軟件

TekDrive示波器專用云存儲，可實現無縫協作--最多可同時連接10個連接(6個席位，3年)

TekScope PC分析軟件-您的團隊的PC成為范圍的延伸，具有相同的分析和測量功能(6個席位，3年)

3年無憂的軟件升級、校準和保護

3年校準服務。包括可追溯校準或功能驗證(如適用)，用于推薦的校準。

3年全面產品保護/延長保修期，包括免于磨損、意外損壞、ESD或過電應力的維修或更換。

配電網上的阻抗測量需要隔離器和信號分離器。Picotest提供用于PDN分析的專業產品，例如:

Picotest 主動分離器 P/N J2161A

皮測共模Transformer J2102B
