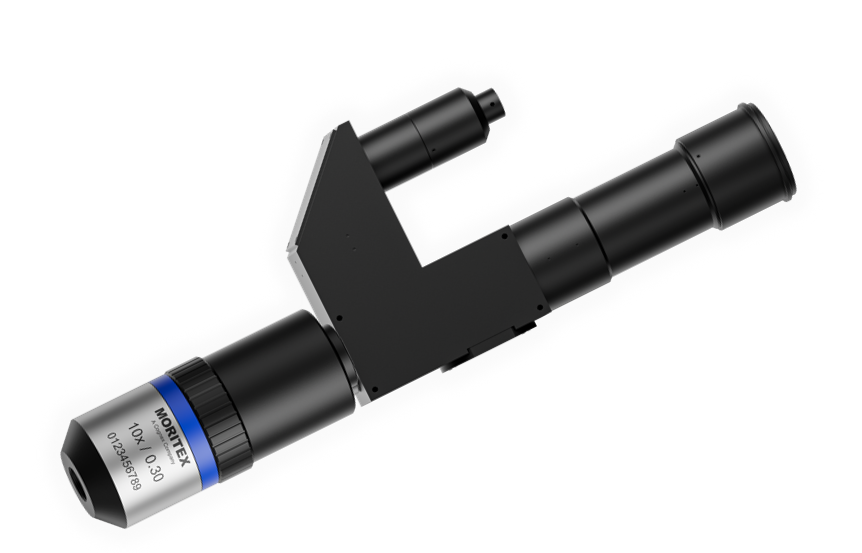

      Moritex大視場數高倍物鏡助力半導體晶圓檢測

      志強視覺科技 ? 2025-03-07 17:02 ? 次閱讀




      Advantage六大優勢

      01大視場數 F.N.38mm設計



      02中心到邊緣 全場一致性好

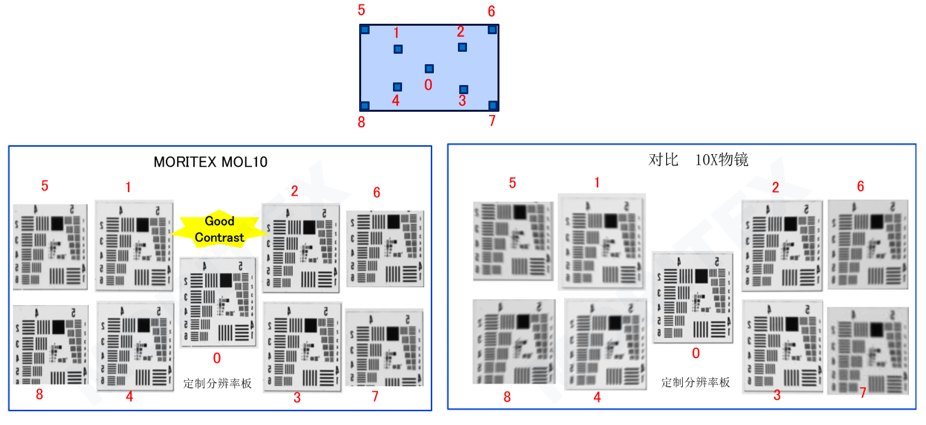

      定制分辨率板成像

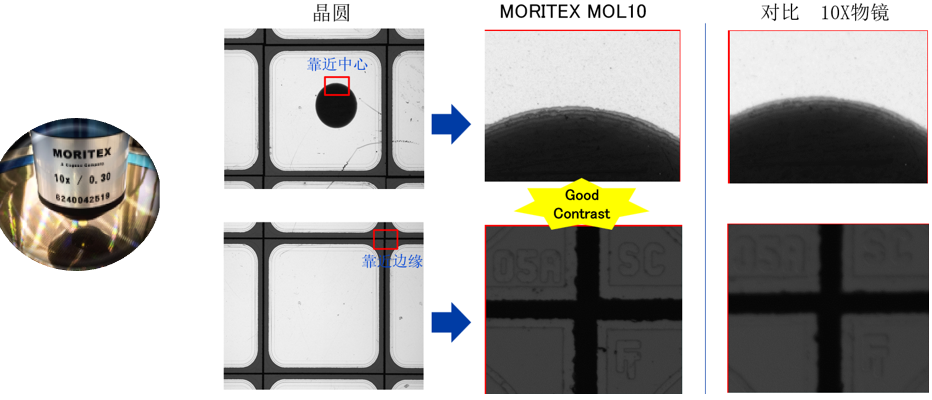

      晶圓成像

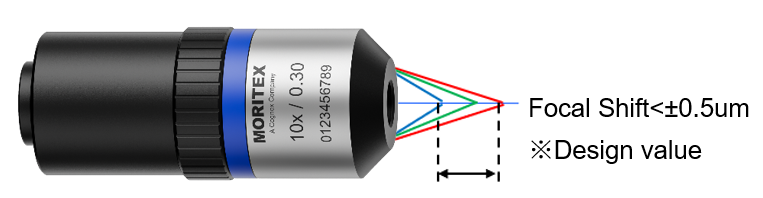

      03優異的色差校正


      04各波長光時（R,G,B,W）的MTF一致性好

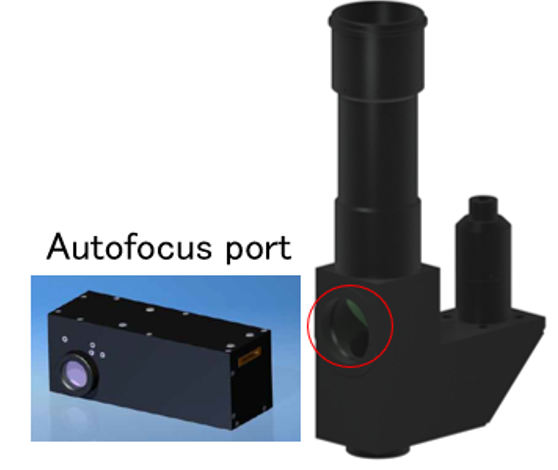

      05預留內置的自動對焦插口


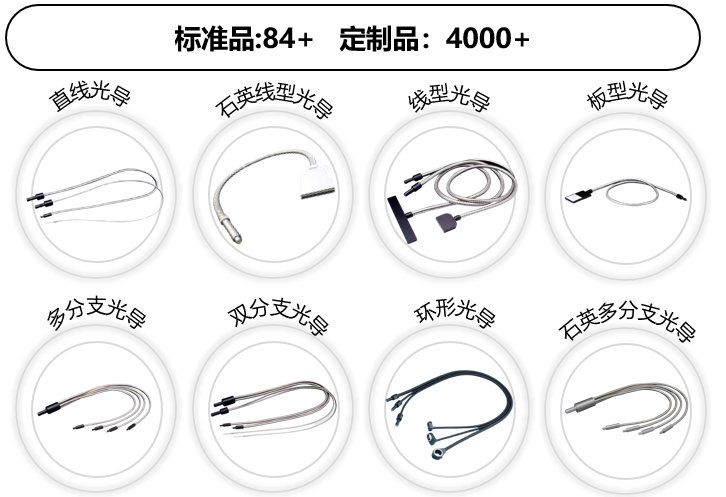

      06搭配光纖可實現優異的均勻性明暗場照明


      Specification產品參數

      參數值
      倍率×10
      FOVφ3.8mm
      靶面

      38mm

      *SOD-200-40M58鏡筒自身達40mm

      波長430-700nm
      NA0.3
      有效焦距（EFL）20mm
      齊焦距120mm
      WD11.5mm
      相對照度98.0
      最大重量806g
      鏡筒螺紋尺寸W26（φ26，P0.706mm）
