無刷直流電機 (BLDC) 具有壽命長、靜音、高動態響應等諸多優點，在各類應用中的使用已越來越普遍。常用的 BLDC 驅動多由控制單元、三顆半橋柵極驅動芯片以及三相全橋電路組成，在無人機、電動工具、吸塵器等緊湊型 PCB 布局中，對于其專用的柵極驅動器具有特定要求，如小封裝、高集成度、高驅動電流，以便縮小板級尺寸。

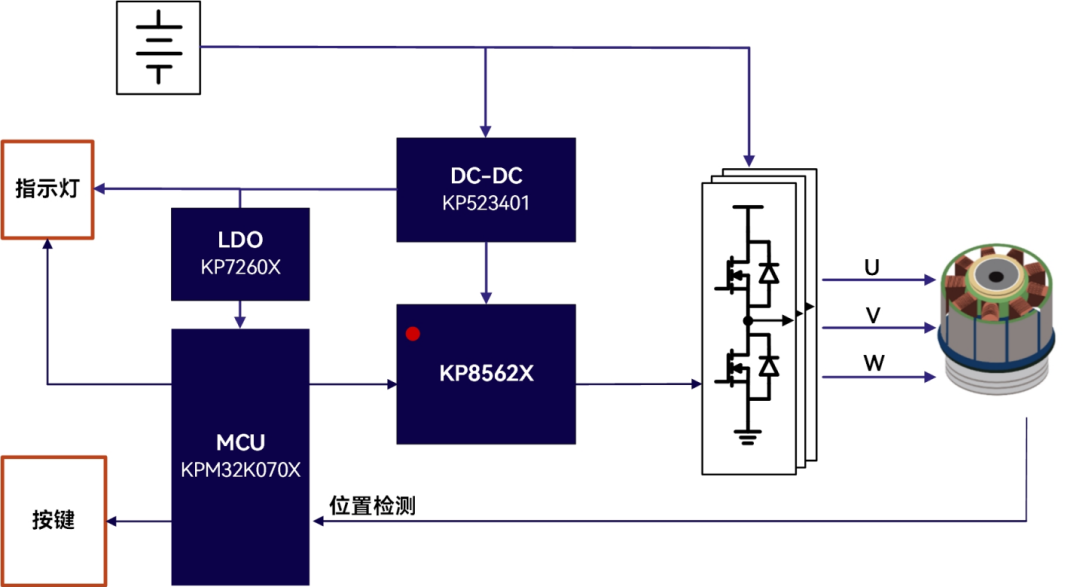

KP8562X 在 BLDC 驅動中的應用

此次推出的KP8562X系列，是一款 250V、1.5A/1.8A，三相柵極驅動芯片，能夠驅動三通道高側和低側 N 型功率 MOSFET，采用緊湊型 TSSOP-20 及 QFN4x4-24 封裝，具有高集成度，可支持 5-20V 的寬電源范圍內驅動 MOSFET，內置的死區和互鎖電路，能夠防止橋臂直通，有效保護功率器件。

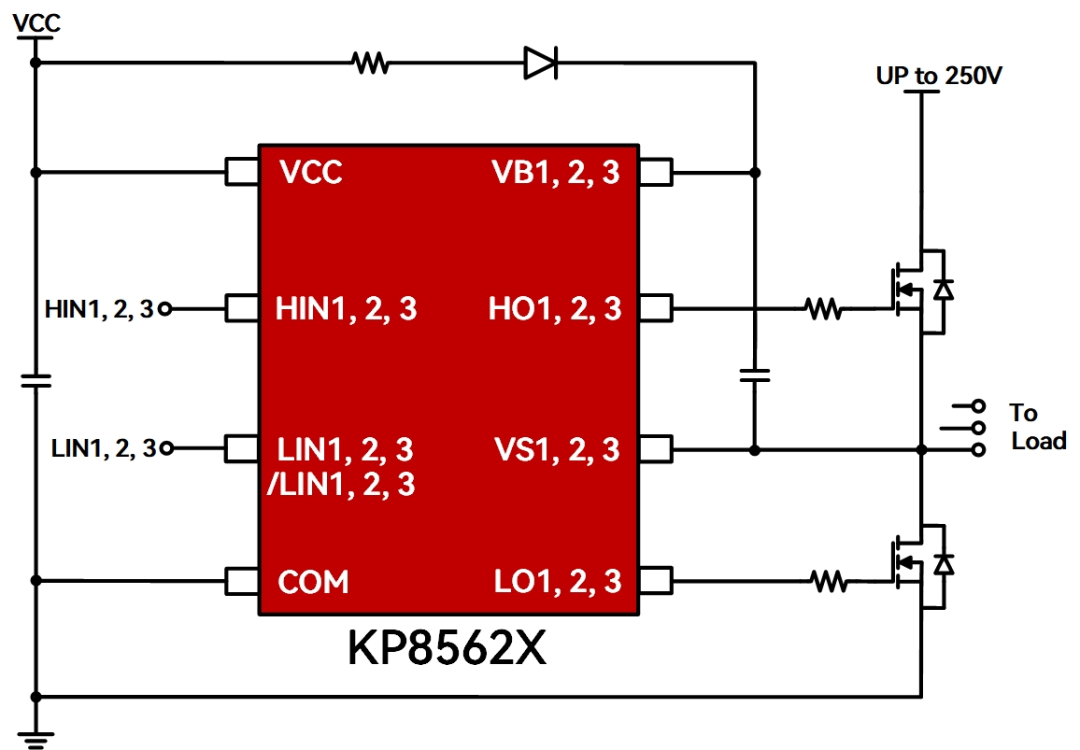

KP8562X 典型應用電路

產品特點

支持最高 250V 工作電壓

集成三個獨立的半橋驅動，提高集成度，減小方案面積

每個通道均可提供 1.5A 拉電流、1.8A 灌電流

5-20V 寬電壓工作范圍，支持電池供電

開關節點 VS1,2,3 具有 -60V/100ns 負壓瞬變耐受能力，提高應用可靠性

內置互鎖與死區，避免橋臂直通，減小軟件資源

支持同相和反相 LIN1,2,3 輸入邏輯

緊湊型 TSSOP-20、QFN4x4-24 封裝

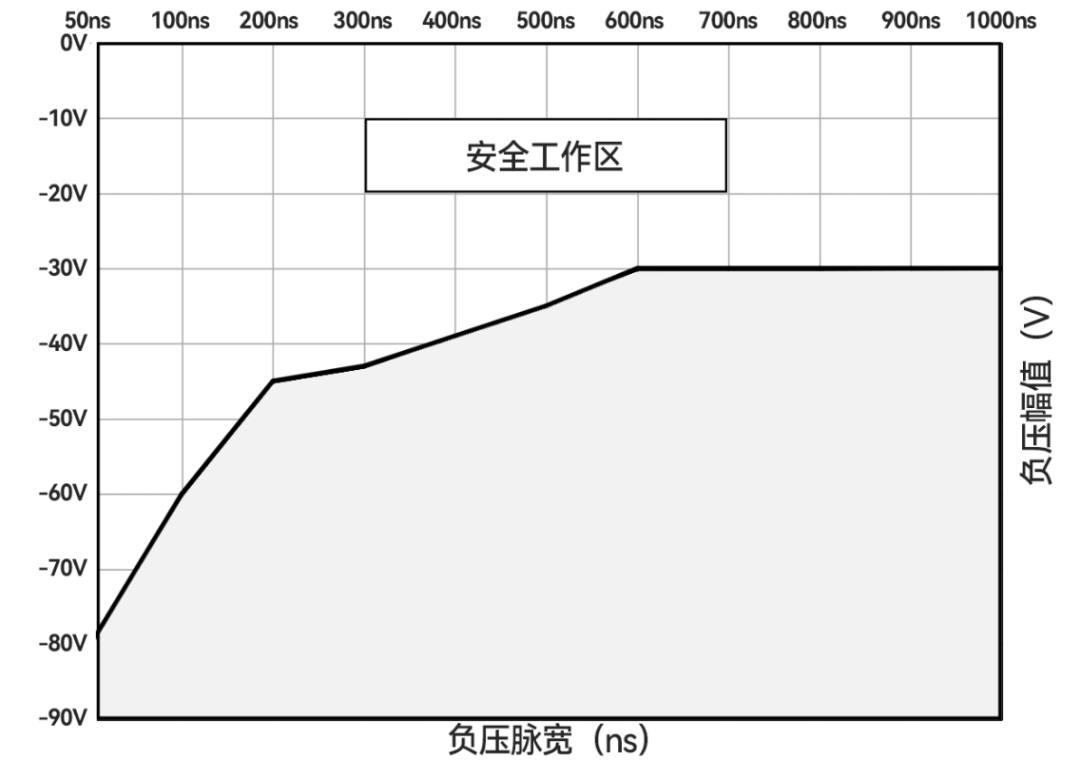

在電機驅動應用中，因為功率回路存在寄生電感，高側功率管關斷時，續流回路在開關節點會產生負壓，開關節點負壓過大時，驅動芯片有器件損傷或邏輯不受控制等風險，KP8562X 具有優異的負壓耐受能力，典型安全工作曲線如圖所示。

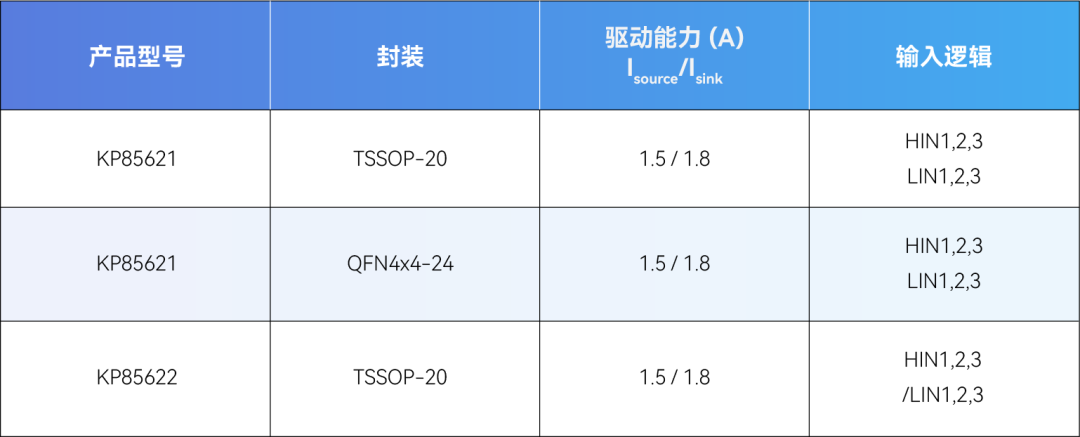

KP8562X 產品選型
