一、典型應用場景

1、工廠/園區智能改造

該類場景現場可能無法停電；終端回路多，不一定集中；功能要求復雜。

針對該類場景，可采用以下方案：

選用標配互感器產品（根據具體情況選用單回路或多回路方案），實現不停電安裝；

局部集中場合，可使用Lora或WIFI方案由邊緣計算網關集中上傳平臺；

儀表分散場合，可以使用4G方案，終端直接上傳平臺，降低組網成本；

針對功能復雜需求，可選配測溫、漏電、報警監測等功能。

局部無線組網場景，由各類物聯網儀表通過無線通訊將數據傳遞至邊緣計算網關，再由網關集中上傳至云端或本地服務器。

適用于工廠、園區、建筑樓宇等，尤其適用于系統需要本地部署的改造項目；建議Lora通訊距離100米左右、WIFI建議20米左右；搭配安科瑞邊緣計算網關可實現儀表參數免配置，若配合安科瑞IOT平臺，可實現免配置數據上云。

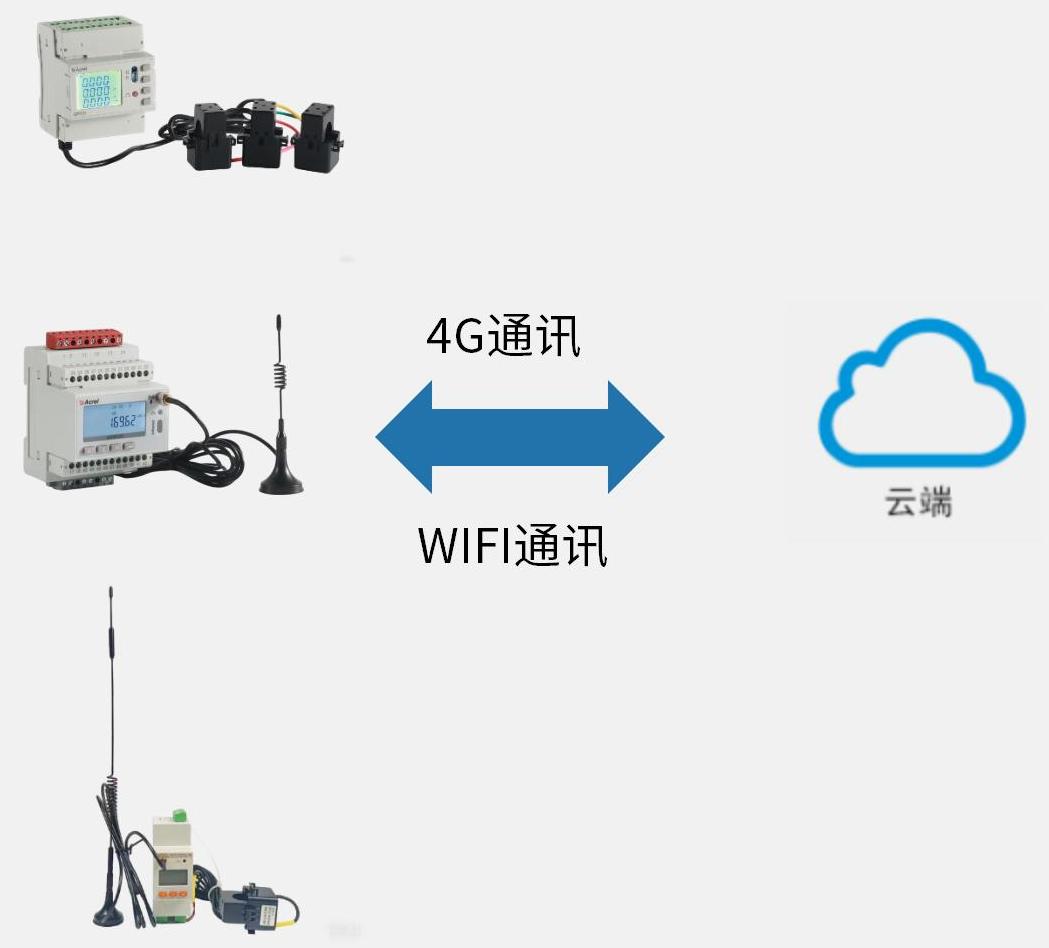

4G直傳應用不再受制于網關或路由器距離，但是相應的會產生流量費用；WIFI直傳可以節省流量費用，但是受現場網絡情況限制。

適用于監測點位分散的場景；提供標準的TCP透?jìng)鲄f(xié)議、MQTT上傳協議，也可支持協議定制上傳；支持遠程配置、OTA；支持4G全網通，支持專網卡、定向流量卡等；配合安科瑞IOT平臺，可實現免配置數據上云。

2、充電站、工商業儲能計量監測

該類場景要求儀表安裝簡單，體積小；可能涉及費用結算，需要認證支持；一般需要接入客戶自有平臺。

針對該類場景，可采用ADW300-4G方案。儀表體積只有4P，支持標配互感器出貨，安裝簡單；儀表功能強大，支持雙向計量，可輔助進行儲能收益計算；具備C級電能精度的型式批準證書（CPA）；可定制接入第三方運營平臺。

3、大電流場景改造

該類場景痛點常規電流互感器體積大，施工困難；點位一般比較分散。

針對該類場景，有兩種解決方案：

大選用mA級互感器規格，監測原有互感器的二次線，即“二次互感”的方案；

選用羅氏線圈接入的規格。

二、電力物聯網儀表產品介紹

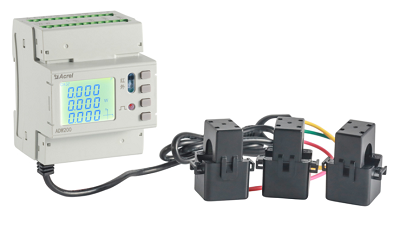

1、ADW200多回路計量模塊

ADW2xx系列導軌式多回路電力儀表主要用于低壓三相回路全電參量測量，同時可選擇四個回路的電流輸入?？芍苯踊蜷g接測量電壓、電流、功率、功率因數、相角、不平衡度、諧波等參數。還可通過其RJ45接口擴展輔助功能，實現DI、DO、測溫、剩余電流測量，以及2G、4G、LoRa、LoRaWan、NB-Lot無線通信功能。

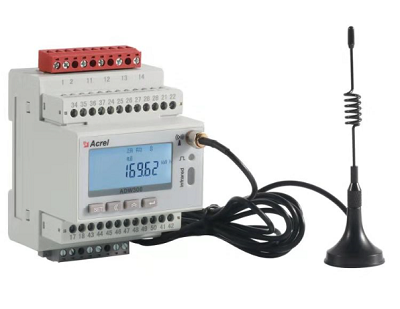

2、ADW300三相物聯網儀表

ADW300無線計量?jī)x表主要用于計量低壓網絡的三相有功電能，具有RS485通訊和470MHz無線通訊功能，方便用戶進行用電監測、集抄和管理。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。

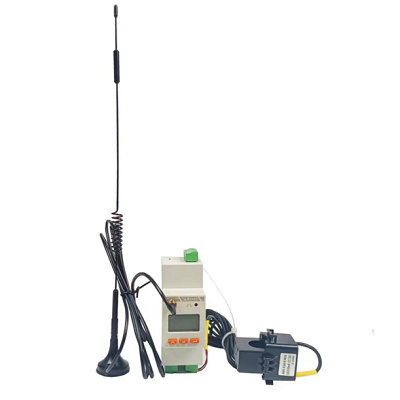

3、ADW310單相物聯網儀表

三、電力物聯網儀表核心優勢

安裝方式組網方式靈活，支持4G、WIFI、Lora、Lorawan等通訊方式；功能豐富，支持雙向計量、諧波分析、測溫及漏電檢測、報警輸出等功能；安裝簡便，體積小精度高，支持相序檢測及遠程校正；協議對接多樣，提供協議對接及配置教程，并可快速響應定制需求；支持平臺+終端設備一體方案，也可僅供終端設備。

四、項目案例

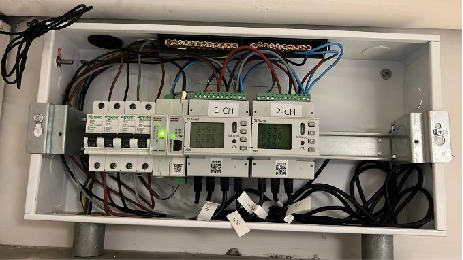

香港中小學用電監測

項目預計覆蓋整個香港地區的中小學，主要針對現有配電回路進行智能化改造，實現整體能耗精細化監測。

主要使用ADW210系列儀表配合AWT100系列DTU連接我司IOT平臺，末端分支回路很多，使用該方案較常規單表方案成本優勢明顯。

技術選型支持請聯系安科瑞電氣周女士18701808662
