背景

電力物聯網發展前景

到2026年中國物聯網市場的復合增長率為13.2%，考慮到在“碳中和、碳達峰”的背景下，節約 能源是中國的重要任務，未來5年中國能源物聯網市場規模的復合增速也將達到13%左右，到2027 年中國能源物聯網市場規模將超過6000億元。

市場現狀

傳統電能表現狀

傳統的智能電表一般采用標準的經互感器接入或直接接入接線方式，通訊方式為RS485通訊，附加功能也比較單一。在面對越來越復雜的現場應用場景時，往往會表現的力不從心。

（1）針對改造項目，無法做到不停電安裝

（2）通訊方式單一，在現場點位特別分散時，增加通訊網關會大大提升整體造價

（3）附加功能選擇少，無法滿足不同客戶的差異化需求，比如開關量、測溫等等

電力物聯網系列儀表特點

電力物聯網儀表將傳統電能表與物聯網技術深度融合，同時擴充信號接入方式，增加附加功能，從而能夠契合電力運維改造、新能源、環保用電監管等行業的需求。

（1）支持多種電流接入方式，mA級互感器或羅氏線圈等，能夠?qū)崿F(xiàn)不停電安裝

（2）除了傳統的RS485通訊外，還支持4G、WIFI、Lora等通訊方式，可以靈活選擇

（3）支持多種附加功能，開關量、測溫、剩余電流測量等，滿足不同行業的差異化需求

應用場景

工廠/園區智能改造

該類場景痛點：

可能無法停電；終端回路多，不一定集中； 功能要求復雜。

針對該類場景，可采用以下方案：

（1）選用標配互感器產品（根據具體情況選用單回路或多回路方案），實現不停電安裝；

（2）局部集中場合，可使用Lora或WIFI方案由邊緣計算網關集中上傳平臺；

（3）儀表分散場合，可以使用4G方案，終端直接上傳平臺，降低組網成本；

（4）針對功能復雜需求，可選配測溫、漏電、報警監測等功能。

工廠/園區智能改造

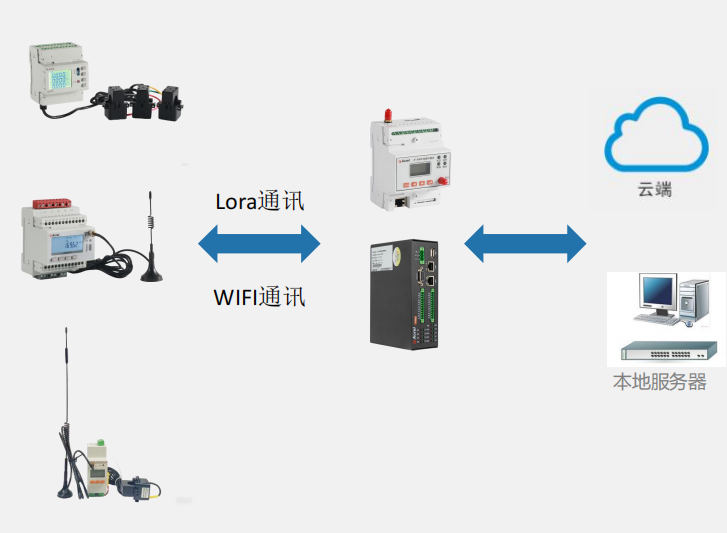

局部無線組網場景，由各類物聯網儀表通過無線通訊將數據傳遞至邊緣計算網關，再由網關集中上傳至云

端或本地服務器。

（1）適用于工廠、園區、建筑樓宇等，尤其適用于系統需要本地部署的改造項目；

（2）建議Lora通訊距離100米左右、WIFI建議20米左右；

（3）搭配安科瑞邊緣計算網關可實現儀表參數免配置，若配合安科瑞IOT平臺，可實現免配置數據上云。

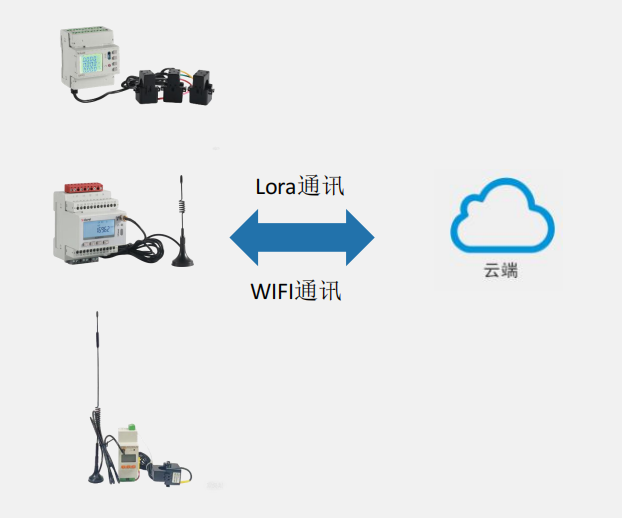

4G直傳應用不再受制于網關或路由器距離，但是相應的會產生流量費用；WIFI直傳可以節省流量費用，但是受現場網絡情況限制。

適用于監測點位分散的場景；

（1）提供標準的TCP透傳協議、MQTT上傳協議，也可支持協議定制上傳；

（2）支持遠程配置、OTA；

（3）支持4G全網通，支持專網卡、定向流量卡等；

（4）配合安科瑞IOT平臺，可實現免配置數據上云。

充電站、工商業儲能計量監測

該類場景痛點：

（1）儀表安裝簡單，體積小；

（2）可能涉及費用結算，需要認證支持；

（3） 一般需要接入客戶自有平臺。

針對該類場景，可采用ADW300-4G方案：

（1）儀表體積只有4P，支持標配互感器出貨，安裝簡單；

（2）儀表功能強大，支持雙向計量，可輔助進行儲能收益計算；

（3）具備C級電能精度的型式批準證書（CPA）；

（4）可定制接入第三方運營平臺。

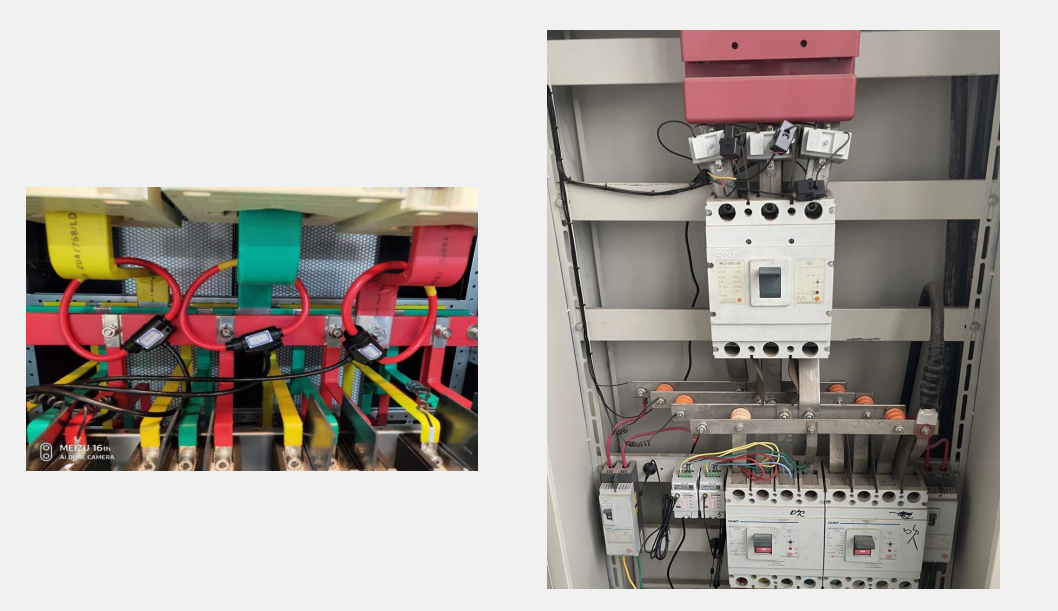

大電流場景改造

該類場景痛點：

（1）常規電流互感器體積大，施工困難；

（2）點位一般比較分散。

針對該類場景，有兩種解決方案：

（1）大選用mA級互感器規格，監測原有互感器的二次線，即“二次互感”的方案；

（2）選用羅氏線圈接入的規格。

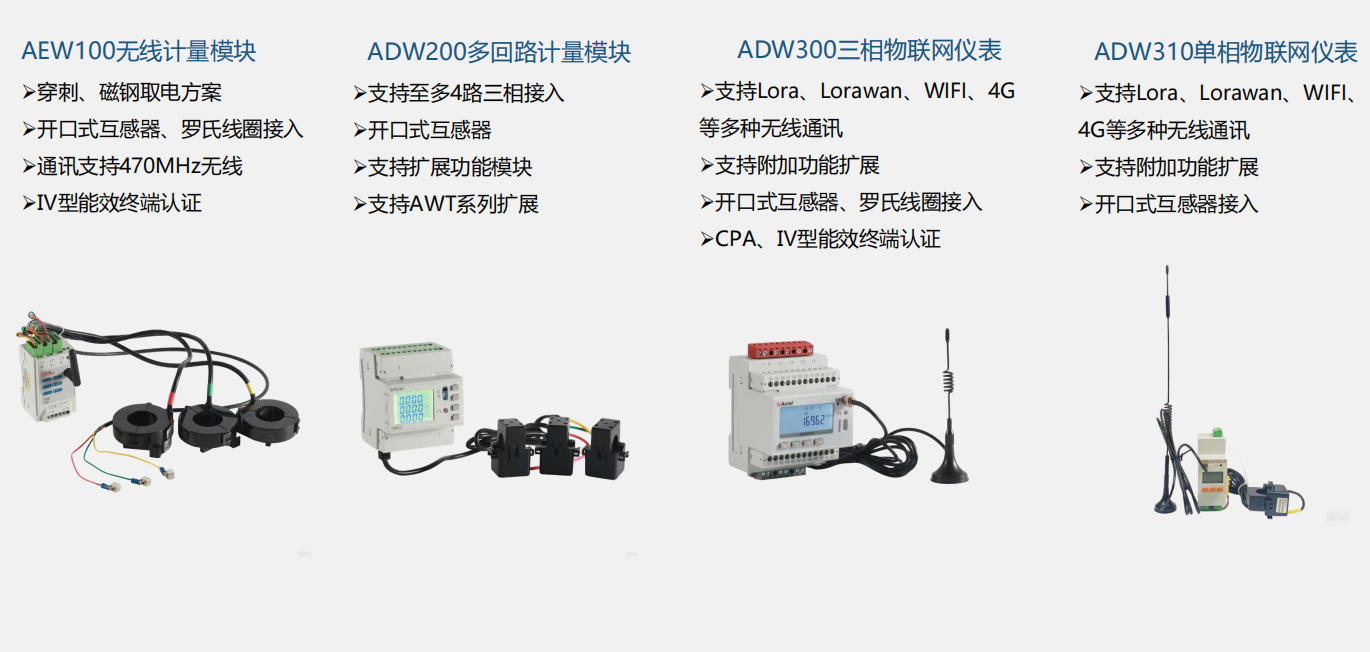

配套產品

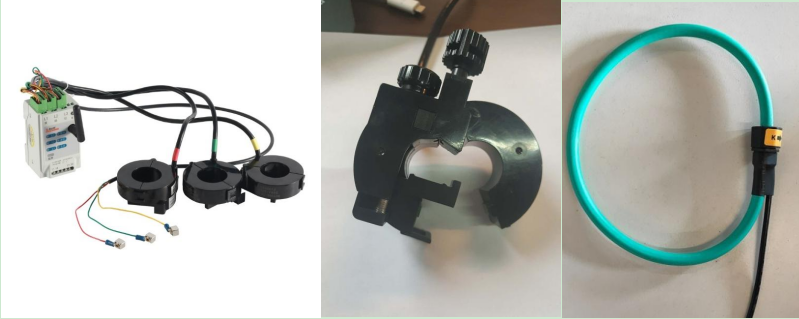

AEW100無線計量模塊

組成：開口式互感器（上限600A）或羅氏線圈（上限2000A），計量模塊；電能精度：B(1)級

（1）開口式穿刺互感器或磁鋼線，可實現不停電安裝

（2）標配無線通訊，配合網關實現局部無線組網，快速安裝使用

（3）功能強大，符合Ⅳ型能效終端要求，選配測溫等

產品功能

（1）全電力參數測量、正反向有功無功電能計量、復費率;

（2）2-31次電壓及電流分次諧波含量、總畸變、基波及諧波電參量

（3）失壓檢測、歷史電能存儲、最大需量、測溫、極值;

（4）無線通訊、RS485、紅外通訊，支持Modbus及DL/T645-07.

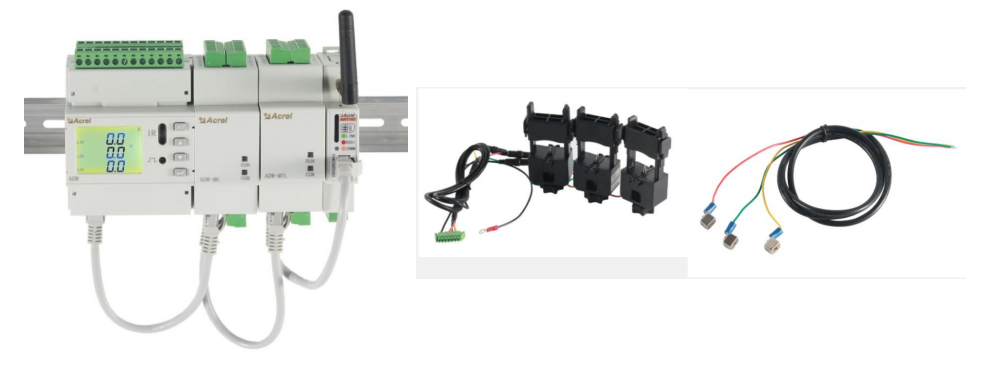

ADW200多回路計量模塊

組成：開口式互感器（上限600A），主體模塊、擴展模塊；電能精度：B(1)級

（1）支持四路三相回路測量，支持穿刺夾與磁鋼線

（2）可外配多種無線接入方式（AWT系列模塊）

（3）可選配功能擴展模塊，滿足電力運維的多樣需求

產品功能

（1）四路三相全電力參數測量、正反向有功無功電能計量、復費率,
（2）2-31次電壓及電流分次諧波含量、總畸變、基波及諧波電參量，
（3）失壓檢測、歷史電能存儲、最大需量、測溫、事件記錄等,
（4）2DI2DO(主體)、12DI4DO(MK)、12路測溫4路電(MTL)
（5）擴展無線通訊、RS485、紅外通訊，支持Modbus及DL/T645-07

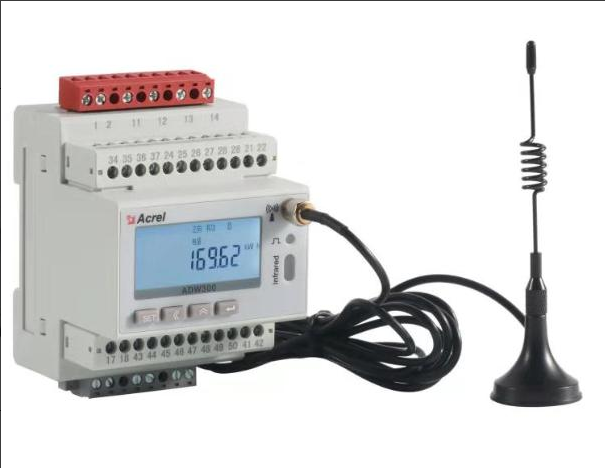

ADW300三相物聯網儀表

組成：主體模塊，可選標配開口式互感器（上限600A）電能精度：C(0.5S)級、B(1)級（標配開口式互感器）

（1）三相回路測量，支持穿刺夾與磁鋼線，電壓測量支持3x660V
（2）支持標配開口式互感器(上限600A)、支持羅氏線圈接入
（3）支持多種無線通訊方式(Lora、LoraWAN、4G、WIFI等)
（4）可選功能豐富，開關量、測溫、剩余電流測量等，滿足多樣化需求
（5）支持相序診斷，支持遠程電流極性調整及相序調節

具體功能

（1）三相全電力參數測量、正反向有功無功電能計量、復費率;
（2）2-31次電壓及電流分次諧波含量、總畸變、基波及諧波電參量:
（4）失壓檢測、歷史電能存儲、最大需量、測溫、事件記錄等;
（5）支持4DI2DO、4路測溫、1路漏電:

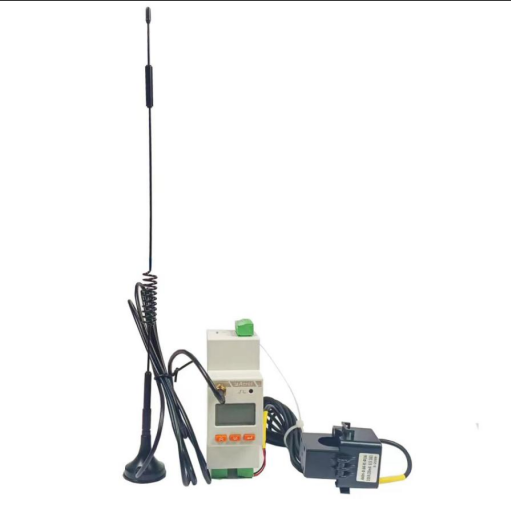

ADW310單相物聯網儀表

組成：開口式互感器（上限100A），計量模塊；電能精度：B(1)級

（1）單相回路測量，支持穿刺夾與磁鋼線，

（2）支持多種無線通訊方式（Lora、LoraWAN、4G、WIFI）

（3）可選功能豐富，開關量、測溫等，滿足多樣化需求

具體功能

（1）單相全電力參數測量、正反向有功無功電能計量、復費率
（2）失壓檢測、歷史電能存儲、最大需量、測溫、事件記錄等
（3）支持1DI1DO、2路測溫
（4）RS485、WIF1、4G等陸續與現有平臺在對接。

相關資質證書

系列產品具有各類資質證書，以下列舉部分：

型式批準證書（CPA）； 部分第三方委托證書；校準證書（定期更新）；SRRC（無委會型號核準）；

可根據項目需求，咨詢獲取。

核心優勢

（1）安裝方式組網方式靈活，支持4G、WIFI、Lora、Lorawan等通訊方式
（2）功能豐富，支持雙向計量、諧波分析、測溫及電檢測、報警輸出等功能;
（3）安裝簡便，體積小精度高，支持相序檢測及遠程校正;
（4）協議對接多樣，提供協議對接及配置教程，并可快速響應定制需求;
（5）支持平臺+終端設備一體方案，也可僅供終端設備。

案例

某工商業儲能運營企業

項目為國內工商業儲能運營企業，項目需求為監測儲能并網用能數據，監測運行狀態并提供電能充放數據以計算儲能收益明細，涉及全國超

500個儲能站點。

使用ADW300-4G方案，直接定制對接客戶自有運營平臺，快速改造部署，支持電能雙向計量實現站點運行狀態監測及儲能收益核算。
