PDF文件能夠以圖形化的方式展示PCB的絲印層、元件位置、焊盤等信息，便于工程師、技術人員和生產人員快速理解設計意圖，方便設計人員、生產和客戶之間共享和查看，進行設計評審、討論和反饋。導出的PDF文件可以作為裝配圖使用，幫助生產人員快速定位元件的安裝位置，確保元件按照設計要求準確放置。

將PCB文件導出為PDF格式，主要是為了滿足在溝通、生產、審核、存檔等環節中的多樣化需求。

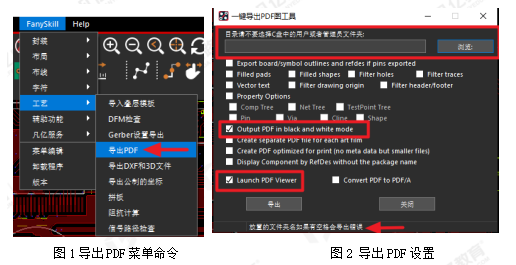

1、如圖1所示執行菜單命令“Fanyskill-工藝-導出PDF”或者在command欄輸入快捷調用命令“pdfexport”隨即彈出如圖2所示對話框。

2、在彈出的界面中，文件路徑默認保存到pcb所在文件路徑下面，可以自己瀏覽放置到別的路徑下（注意路徑不要選擇C盤或者管理員文件夾，文件名稱不要有空格）；下面的選項都不用勾選，只需要勾選最下方的“Output PDF in Black and white mode”選項，勾選即為黑白底的輸出，不勾選就是彩色輸出，點擊“導出”命令，等待一下即可完成如圖3所示，可雙擊打開進行查看。

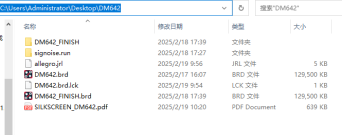

圖3 PDF文件導出完成
