一前言

隨著信息技術和半導體技術的快速發展，電子產品的類型和功能模塊日益多樣化，對此要求的傳輸速率也日益提高。其中時鐘頻率的不斷提升，同時也帶來了更多的EMI時鐘問題。時鐘EMI問題的處理還受到了很多因素制約，這是讓許多工程師所頭痛的。

二時鐘EMI問題高效處理方式

今天給大家?guī)?lái)一種高效的時鐘EMI問題處理方式——展頻技術。簡單的說展頻技術就是通過對尖峰時鐘進行調制處理，使其從一個窄帶時鐘變?yōu)橐粋€(gè)具有邊帶的頻譜，將尖峰能量分散到展頻區域的多個頻率段，從而達到降低尖峰能量，抑制EMI的效果。通過時鐘的展頻處理，時鐘信號的EMI問題可以得到快速有效的解決，對于功能復雜一些的芯片來說，芯片內部可能已經有自帶展頻功能，可以對芯片的某一路輸出時鐘進行展頻處理。而對于沒有這個功能的芯片，就需要在外部加入展頻IC對芯片的時鐘進行處理，可以在主時鐘晶振加展頻，那么芯片的每一路時鐘都將帶有展頻效果，也可以針對芯片的某一路時鐘進行展頻處理。

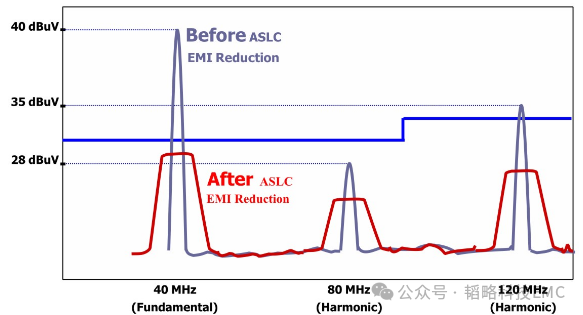

展頻技術效果示意圖（1）

三案例分享

下圖為某計算器產品EMI摸底測試圖片，該產品有一個HDMI口外接一臺顯示器進行測試得出來的數據如下圖：

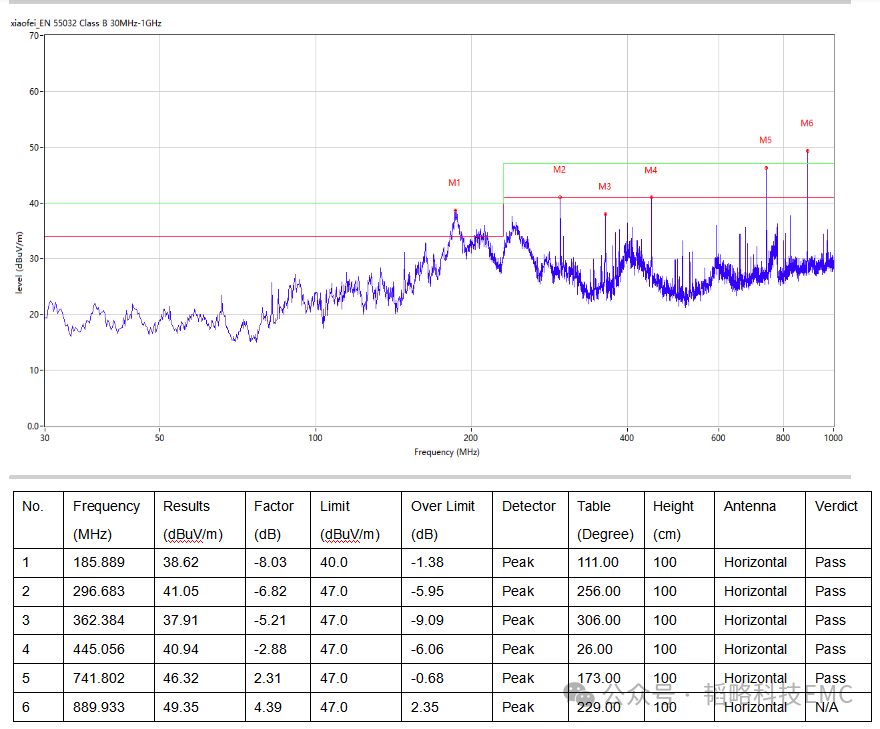

產品EMI測試摸底數據圖（2）

【分析】：可以看出該測試數據的幾個時鐘單支數據都是HDMI時鐘148.5MHz的時鐘倍頻超標，而且板端的濾波方案和走線確實都沒有什么大問題，主要還是因?yàn)闀r(shí)鐘的頻率過高和加上需要外部連接線導致時鐘輻射超標?！敬胧浚鹤詈笤贖DMI輸出芯片的晶振處加入我司的展頻IC，對HDMI的時鐘進行展頻處理，展頻IC放到板上的實物圖如下，芯片和晶振在PCB板的另外一面。

產品加入展頻IC實物圖（3）

加入展頻IC后測試數據如下圖：

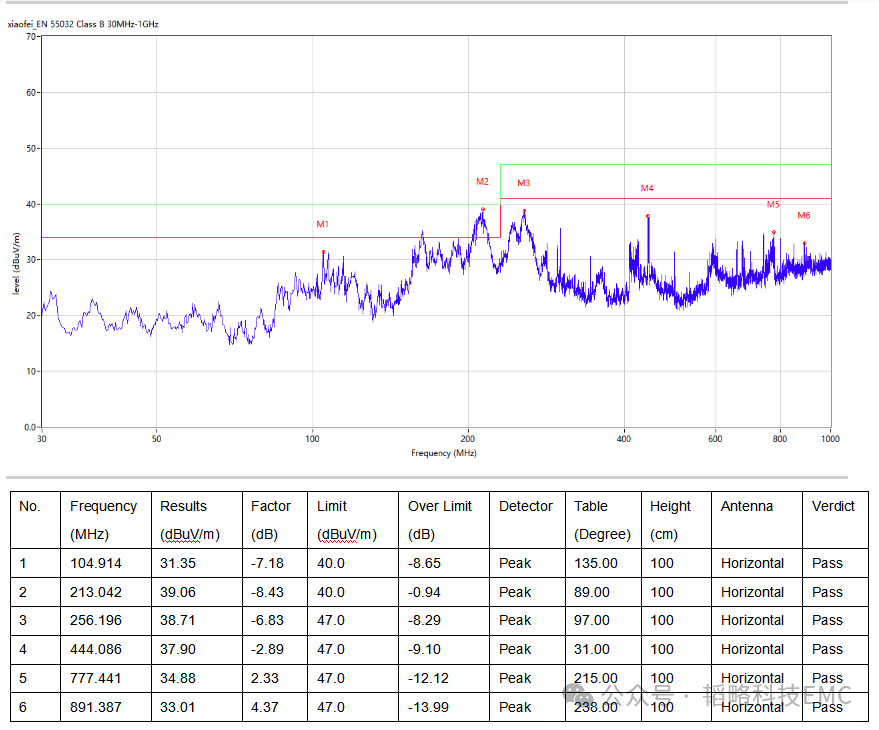

產品加入展頻IC后測試數據圖（4）

【分析】：

可以看出HDMI的時鐘被進行了展頻處理，超標數據時鐘單支都得到了明顯的改善，而且越往時鐘的高倍頻的時鐘展頻效果越好。

四總結

展頻技術是時鐘EMI問題處理的一種快速高效的方法，尤其是對一些高頻時鐘信號的EMI問題時，高頻時鐘的濾波處理往往會更加的敏感，使用會使得濾波的手段非常有限，難以處理，所以在遇到時鐘的EMI問題時，不妨考慮一下高效便捷的時鐘展頻技術。
