概述

HMC392ALC4是一款GaAs MMIC低噪聲放大器，工作頻率范圍為3.5至8.0 GHz。該放大器采用無引腳4x4 mm SMT封裝，電源電壓為+5V，提供17 dB增益、1.8 dB噪聲系數和34.5 dBm IP3。HMC392ALC4可以作為驅動放大器使用，也可以作為低噪聲前端使用。隔直RF輸入和輸出引腳匹配至50 ?，使用方便。HMC392ALC4可以使用表貼制造技術，適用于高可靠性軍事、工業和空間應用。
數據表：*附件：HMC392ALC4 GaAs MMIC低噪聲放大器，3.5-8.0GHz技術手冊.pdf

應用

• 點對點無線電
• VSAT
• HMC混頻器LO驅動器
• 軍用EW、ECM、C^3^I
• 航天

特性

• 增益：17 dB
• 噪聲系數：1.8 dB
• 單電源電壓：+2V至+5V
• 無需外部匹配元件
• 50 Ω匹配輸入/輸出
• 符合RoHS標準的4x4 mm SMT封裝

邏輯圖

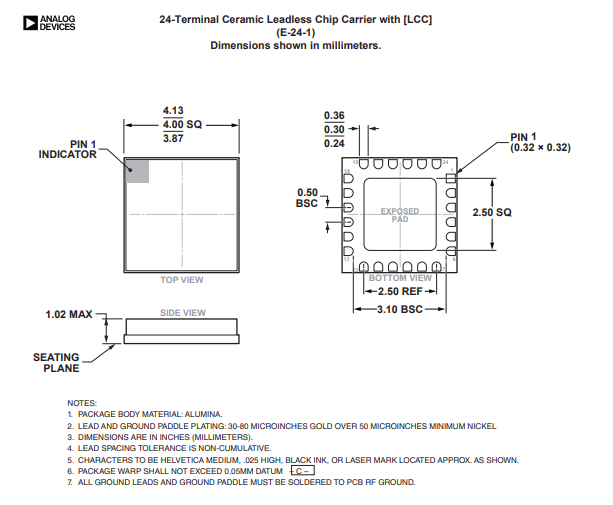

外形圖

引腳描述

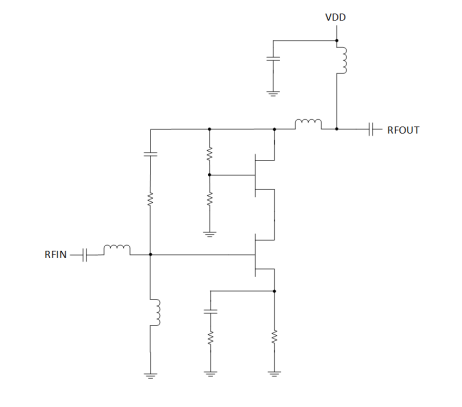

HMC392ALC4是一款GaAs MMIC低噪聲放大器，由級聯配置的兩級組成，上漏極集成RF扼流圈。RFIN和RFOUT端口被DC阻塞。通過使用單電源實現了完全的DC偏置。該架構的簡化示意圖如圖所示。

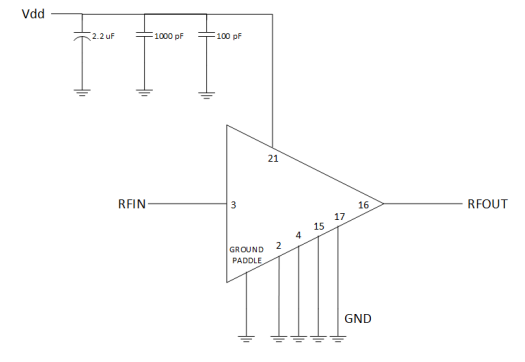

除非另有說明，否則數據手冊中顯示的所有測量值和數據均采用評估板上配置的典型應用電路。VDD建議采用容性旁路，如圖所示?！耙?guī)格”部分所示的偏置條件是為優化整體性能而推薦的工作點。使用其它偏置條件工作時，可能會產生與數據手冊所示不同的性能。為避免損壞器件，建議在器件經過DC偏置后施加RF信號，并在關閉DC偏置之前移除該信號。

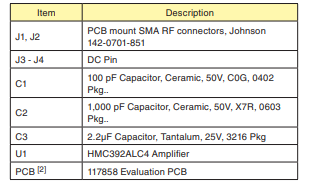

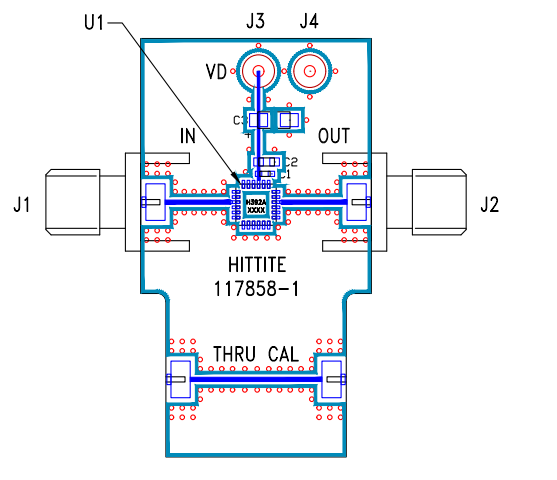

評估PCB
