概述
LTC6417 是一款差分單位增益緩沖器，能夠以極低的噪聲和卓越的線性度來驅動一個 50Ω 負載。 該器件非常適合于采用頻率范圍為 DC 至高于 600MHz 的輸入信號來驅動高速 14 位和 16 位流水線 ADC。 差分輸入阻抗為 18.5kΩ，因而允許在輸入端上使用 1:4 和 1:8 變壓器，以在 50Ω 系統中實現額外的系統增益。

由于未采用外部偏置或增益設定組件，并運用了直通式引出腳配置，因此 LTC6417 非常容易使用。 該器件可進行 DC 耦合，并具有一個 -60mV 的共模輸出偏移電壓。 對于 AC 耦合應用，在內部對 LTC6417 的輸入引腳施加偏壓，以提供一個由 VCM引腳上的電壓所設定的輸出共模電壓。

電源電流通常為 123mA，而且 LTC6417 可在 4.75V 至 5.25V 的電源電壓范圍內運作。 功耗可通過 PWRADJ 引腳降低至 74mA。 另外，LTC6417 還具有一種硬件停機功能，該功能可將電流消耗減小至 24mA。

LTC6417 具有快速、可調的輸出電壓箝位功能電路，可幫助保護位于其后的電路。 CLHI 引腳負責設定最大擺幅，而一個對稱的最小擺幅則在內部設置。 當箝位電路限制輸出電壓時，LTC6417 的 VOR 引腳將發出“超范圍”的指示信號。

LTC6417 采用 20 引腳 3mm x 4mm QFN 封裝。 該器件對引出腳配置進行了優化，以便直接布設在靠近凌力爾特的高速 14 位和 16 位 ADC 的地方。
數據表：*附件：LTC6417 1.6GHz 低噪聲、高線性度、差分緩沖器 16位ADC驅動器技術手冊.pdf

應用

• 差分 ADC 驅動器
• CCD 緩沖器
• 電纜驅動器
• 50Ω 緩沖器

特性

• 1.6GHz -3dB 小信號帶寬
• 低失真 (驅動 50Ω 負載，2.4VP-P 輸出)
  • -100dBc/-69dBc HD2/HD3 (在 140MHz)
  • -80dBc IM3 和 46dBm OIP3 (在 140MHz)
  • -100dBc/-66dBc HD2/HD3 (在 380MHz)
  • -68dBc IM3 和 39dBm OIP3 (在 380MHz)
• 1.5nV/√Hz 輸出噪聲
• 4.3pA/√Hz 輸入電流噪聲
• 可編程高速、快速恢復輸出箝位
• 在一個 50Ω 差分負載上的最大輸出擺幅為 4.28VP-P
• DC 耦合的信號通路
• 采用 4.75V 至 5.25V 單工作電源
• 功率：采用 5V 電源時為 615mW，可減低至 370mW，停機模式為 120mW
• 3mm x 4mm 20 引腳 QFN 封裝

典型應用

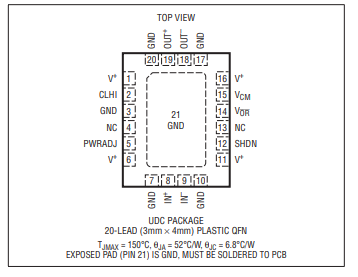

引腳配置和功能描述

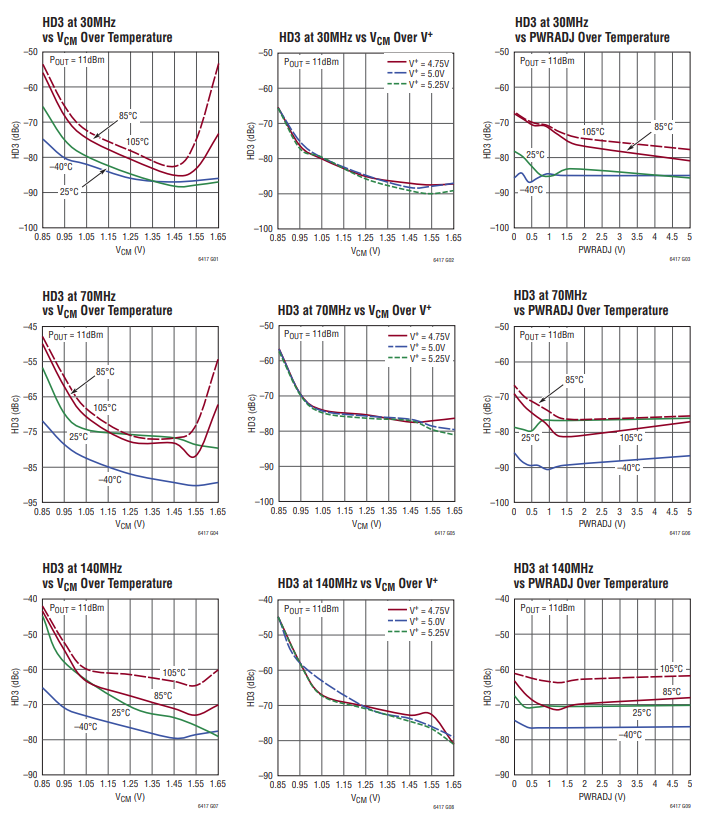

典型性能特征

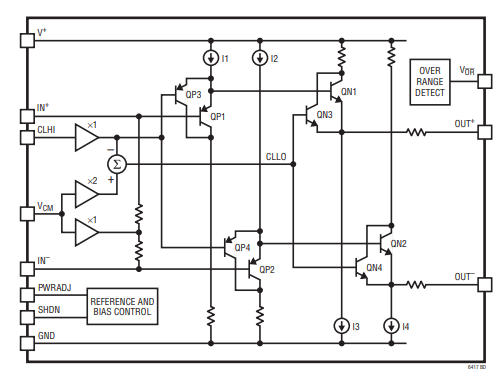

框圖

LTC6417是一款低噪聲、低失真、全差分單位增益ADC驅動器，其–3dB帶寬范圍為DC至1.6GHz，差分輸入阻抗為18.5歐姆，差分輸出阻抗為392歐姆。LTC6417由一個全差分緩沖器組成，輸出端沒有輸出共模電壓控制電路和高速限壓箝位。低通或帶通濾波器只需少量外部元件即可輕松實現。LTC6417在I/O耦合方面非常靈活。它可以在輸入端和/或輸出端交流耦合或DC耦合。使用帶直流耦合輸入的LTC6417時，輸入共模電壓在1V至1.5V之間時可獲得最佳性能。對于交流耦合操作，LTC6417將采用施加于VcM引腳的電壓，并用它來偏置輸入，使輸出共模電壓等于VcM，因此不需要外部電路。VcM引腳設計用于與Linear Technology高速ADC系列中的VcM引腳直接接口。
LTC6417具有18.5千歐的高差分輸入阻抗。差分輸入可能需要端接至較低值的阻抗，例如502，以便為信號源提供阻抗匹配。圖1顯示了使用1:1巴倫的輸入匹配和單端到差分轉換，而圖2顯示了使用1:4巴倫實現額外6dB電壓增益的類似電路。這些電路提供寬帶阻抗匹配。巴倫和匹配電阻必須靠近輸入引腳放置，以便將輸入不匹配引起的抑制降至最低。在圖1和圖2中，兩個輸入端接電阻的電容中心抽頭可提高高頻共模抑制性能。作為這種寬帶方法的替代方案，可以在LTC6417的輸入端使用窄帶阻抗匹配來進行頻率選擇和/或降噪。
LTC6417應用電路的噪聲系數也取決于輸入端接。例如，圖2中的輸入1:4巴倫通過在輸入端增加6dB的電壓增益來改善噪聲系數。當恒定噪聲系數圓和恒定增益圓繪制在同一輸入史密斯圖中時，增益和噪聲之間的權衡是顯而易見的。這種技術可以用來確定給定增益和噪聲要求下的最佳源阻抗。
