單位：浙江巨磁智能技術有限公司 作者：曹宏達

全球光伏產業正經歷從"效率優先"向"系統級性能優化"的深刻變革。隨著碳化硅（SiC）功率器件在光伏逆變器中的滲透率突破20%（據Yole預測，2025年將達35%），行業對電流檢測技術提出了前所未有的挑戰。作為國內實現霍爾傳感芯片自主開發的電流傳感器方案商，我們即將推出的2MHz帶寬電流傳感芯片，正在重新定義高頻電力電子系統的監測標準。

一，SiC器件重塑光伏逆變器格局

技術革命：

●開關頻率提升3-5倍：行業最新SiC模塊已實現100kHz以上開關頻率（傳統IGBT約20kHz），減少無源器件體積達60%

●系統效率突破99%：在1500V光伏逆變器 中，SiC方案效率突破99%，而IGBT因損耗高無法滿足光儲系統 25年壽命要求。

●耐溫性能質變：科銳第三代SiC器件可在200℃環境下穩定工作，允許更緊湊的散熱設計

●成本拐點：隨著先進8英寸襯底量產，2024年SiC器件成本較硅基方案差距收窄至1.3倍（2020年為4倍），在150kW以上系統中已具備全生命周期成本優勢

二，行業標桿案例驗證技術方向

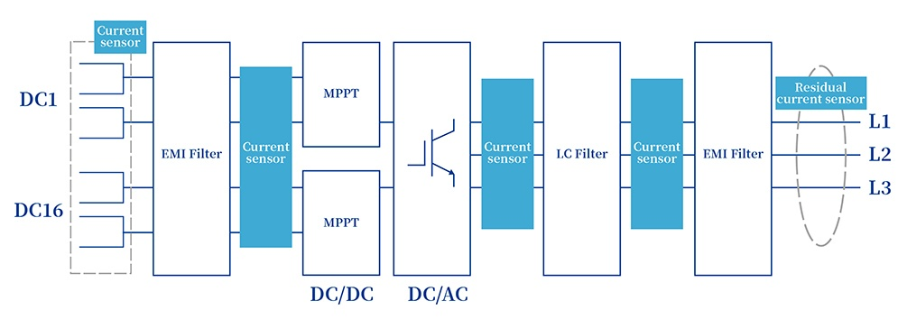

高頻電流傳感器的關鍵位置

（1）光伏組串輸入端（DC側）

位置：位于光伏組串與逆變器DC輸入端之間。

功能：監測每路組串的輸入電流，實現MPPT（最大功率點跟蹤），優化發電效率；檢測輸入過流或短路故障，保護直流母線電容和功率器件。

（2）DC/DC升壓電路輸出端

位置：升壓電感或DC/DC變換器輸出端（直流母線）。

功能：監控升壓后的直流母線電流，確保電壓穩定；配合SiC MOSFET高頻開關控制，優化動態響應。

（3）逆變橋臂交流輸出端（AC側）

位置：逆變器H橋或三相橋臂的輸出端（濾波電感前）。

功能：實時采集交流電流波形，用于PWM調制算法和閉環控制；檢測過載或諧波畸變，保障并網電能質量（如THD<3%）。

（4）交流并網點

位置：逆變器輸出端與電網連接點（濾波電感后）。

功能：監測并網電流，滿足電網規范（如低電壓穿越）；檢測孤島效應，確保系統安全。

- 某逆變器龍頭企業寧夏200MW項目：

●采用基于SiC的三電平拓?fù)浣Y(jié)構，開關頻率提升至75kHz

●部署高頻傳感器后，MPPT動態響應速度加快40%，單日發電量提升2.7%

●成功通過CQC認證的1500V系統電壓下連續72小時滿負荷測試

- 特斯拉Powerwall 3技術迭代：

●新一代儲能逆變器將開關頻率提升至120kHz

●需在5μs內完成過流保護觸發，對傳感器響應延遲提出<1μs硬性要求

三，高頻電流檢測的技術挑戰與突破

行業痛點：

●開關瞬態盲區：當SiC開關速度達到100KHz以上時，傳統<200kHz帶寬傳感器會丟失30%以上的關鍵瞬態信息

●電磁干擾倍增：高頻工況下寄生參數導致共模干擾強度增加20dB，對CMTI指標提出120kV/μs新要求

●熱管理壓力：模塊化設計使傳感器安裝空間壓縮至傳統方案的1/4

Magtron解決方案：

●2MHz帶寬：完整捕獲SiC開關過程中的振鈴、過沖等瞬態特征，時間分辨率達200ns

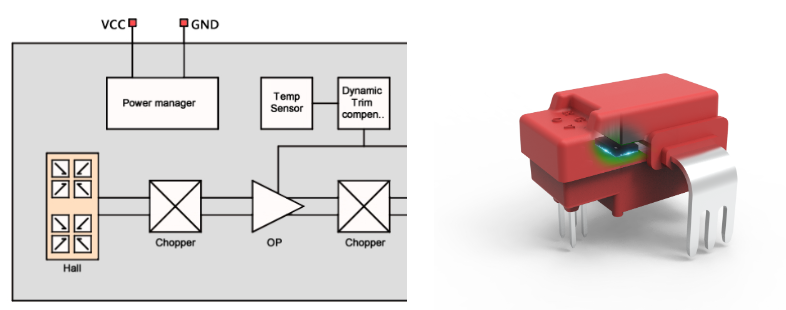

通過10MHz的調制解調開關頻率在時域與頻域?qū)崿F(xiàn)雙重突破：

由于主信號環路中的斬波模塊(調制解調)的斬波頻率高達10MHz級別，同時主信號鏈路選取高帶寬運放高性能運放、數字濾波器等模塊。使得整系統電路的信號帶寬可以做到較高的頻率響應特性。

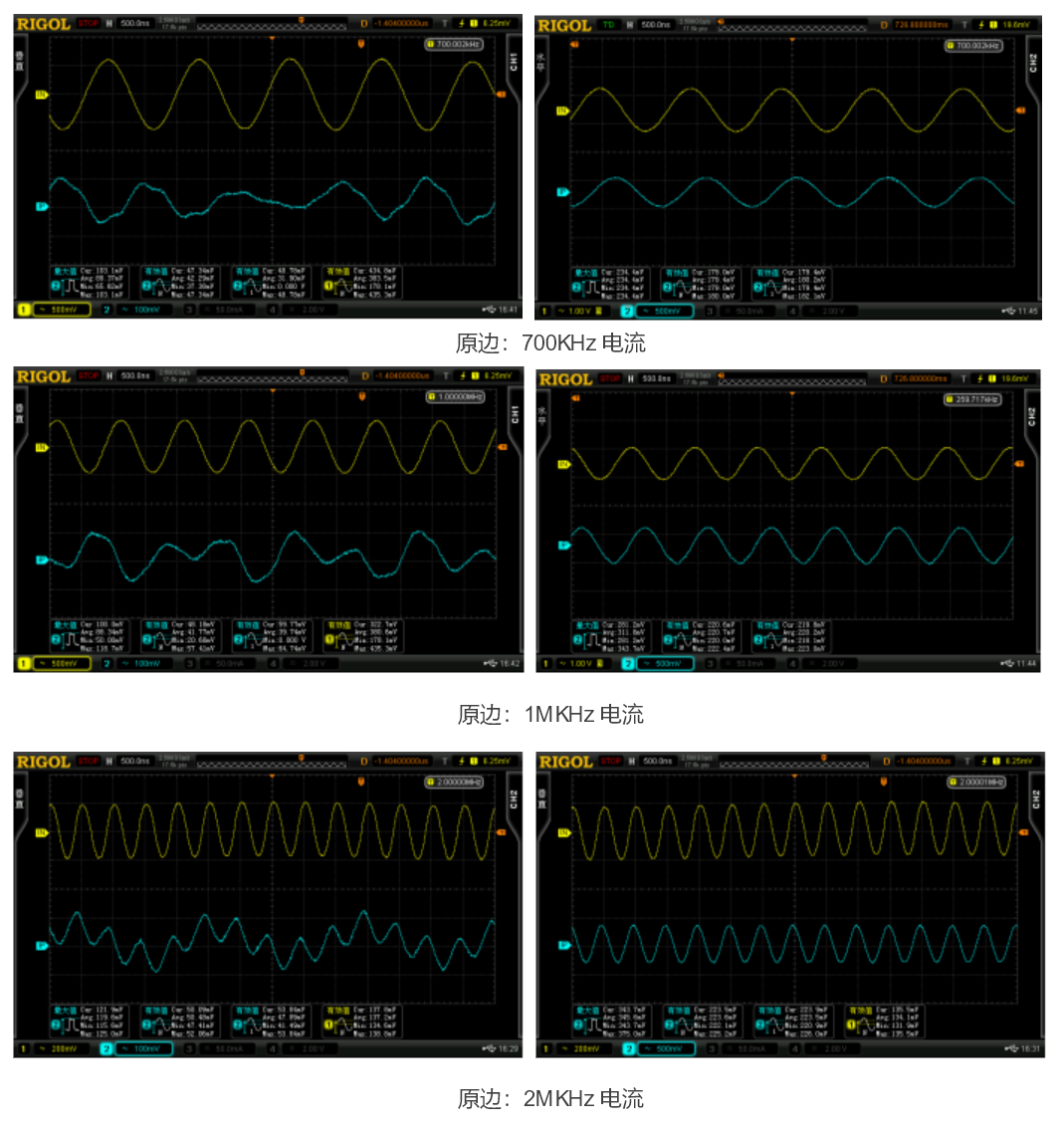

高頻傳感器對高頻電流的檢測檢測響應

傳統200KHz電流傳感器（左）
與Magtron 2MHz帶寬電流傳感器（右）

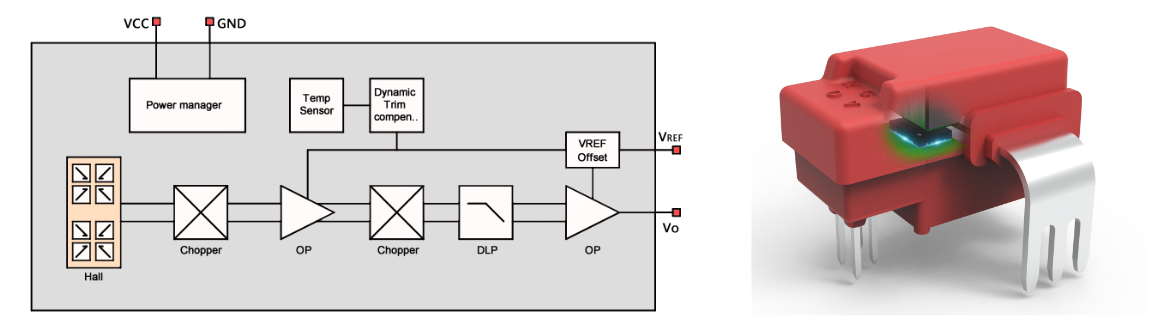

●集成式磁聚焦結構

●傳感器多核探頭，提高精度和帶寬的同時，提升傳感器本身抗干擾能力

●-40~+125℃寬溫區下精度保持±0.5%FS

內置溫度傳感器模塊，可以對芯片進行實時溫補，保證在全壽命周期保持較高性能

可自調整的過載保護機制，可以為后端提供fault報警信號

四，結語

當光伏逆變器的功率密度向50kW/L邁進，當SiC器件的開關損耗降至硅基方案的1/5，電流檢測技術正從"配套元件"升級為"系統使能者"。我們誠邀行業伙伴共同探索高頻電力電子的檢測邊界，以每秒百萬次的數據洞察，守護每瓦特清潔能源的完美轉化。
