帶專用協議硬件 + R-IN引擎的微處理器RZ/N1L系列數據手冊
RZ/N1L 配備 “R-IN 引擎”，是工業以太網通信的加速器，可用于工業網絡設備中需要實時負責的通信部分。通過集成 EtherCAT 和Sercos III 從機專用 H/W，可以處理廣泛的協議。
*附件：帶專用協議硬件 + R-IN引擎的微處理器RZ N1L系列數據手冊.pdf
特性
- 中央處理器（CPU）：Cortex-M3（主頻 125 兆赫茲）
- 電壓：輸入輸出（IO）電壓為 3 伏特，中央處理器（CPU）電壓為 1.15 伏特
- 封裝：196 引腳的無引腳細間距球柵陣列封裝（LFBGA）（尺寸為 12×12 毫米，引腳間距 0.8 毫米）
- 內存：帶糾錯碼（ECC）的 6 兆字節靜態隨機存取存儲器（SRAM）
- 以太網端口：最多 3 個
- 獨立的千兆以太網媒體訪問控制器（GMAC）：1 個端口
- 以太網交換機
- 以太網控制自動化技術（EtherCAT）從站控制器
- SERCOSⅢ 從站控制器
應用

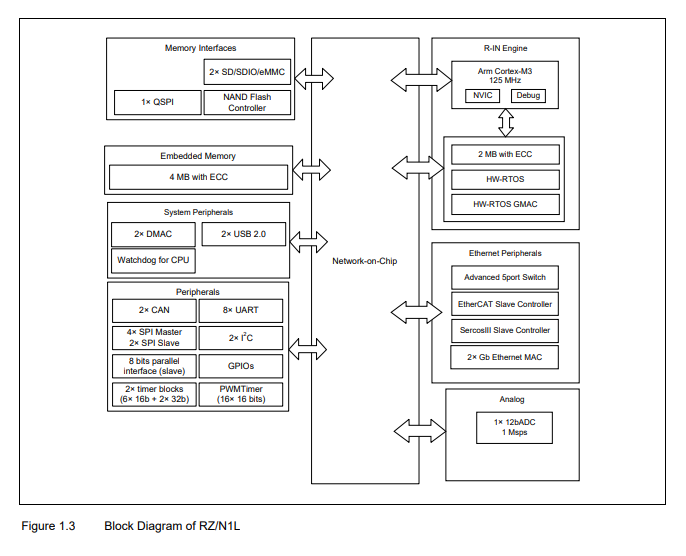

RZ/N1L 框圖
方框圖

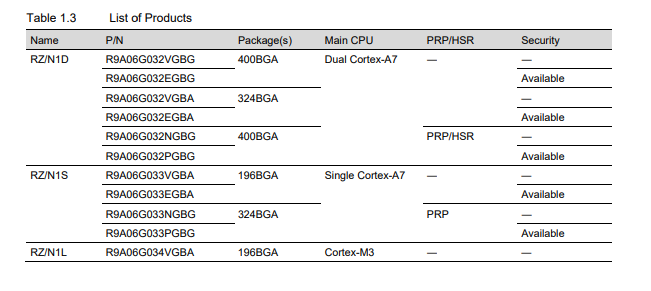

產品列表
