概述

MAX2686/MAX2688低噪聲放大器(LNA)設計用于GPS L1、Galileo和GLONASS應用。器件采用Maxim先進的SiGe工藝，在提供高增益和超低噪聲系數的同時，使輸入?yún)⒖?dB壓縮點以及三階截點最大化。MAX2686提供19dB的高增益，MAX2688提供15dB的增益，并且具有更高的線性度。

這兩款器件采用+1.6V至+3.3V單電源供電?？蛇x擇關斷功能使電源電流降至10μA以下。器件采用超小尺寸、無鉛并符合RoHS標準的0.86mm x 0.86mm x 0.65mm晶片級封裝(WLP)。
數據表：*附件：MAX2686 GPS GNSS低噪聲放大器技術手冊.pdf

應用

• 汽車導航
• 航空電子
• 帶有GPS的蜂窩電話
• 數碼相機
• 筆記本PC/超便攜移動PC
• 個人導航設備(PND)
• 娛樂終端，艦隊導航
• 遠程信息處理(物品跟蹤和庫存管理)
• 手表

特性

• 高功率增益：19dB (MAX2686)
• 超低噪聲系數：0.75dB (MAX2686)
• 集成50Ω輸出匹配電路
• 低電源電流：4.1mA
• 較寬的電源電壓范圍：1.6V至3.3V
• 較少的材料清單：1個電感、2個電容
• 小尺寸封裝：0.86mm x 0.86mm
• 超薄外形：0.65mm
• 0.4mm焊球間距的晶片級封裝(WLP)

典型應用電路

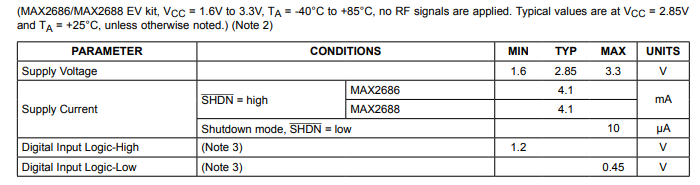

DC電氣特性

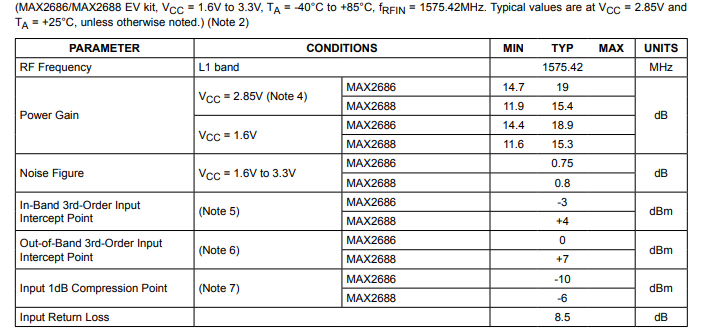

交流電氣特性

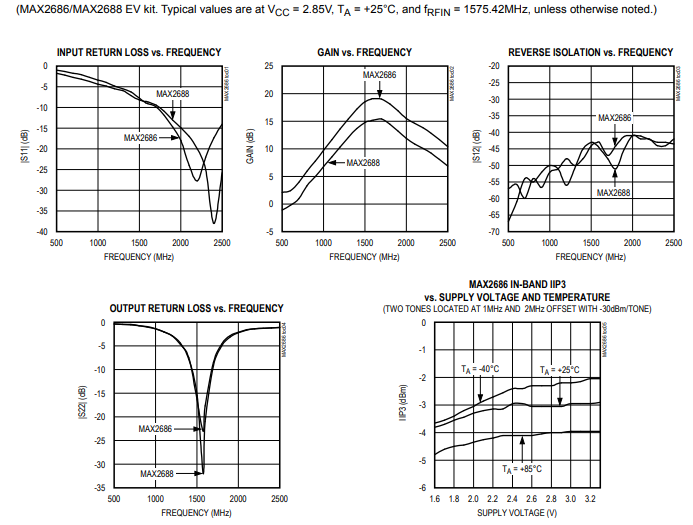

典型操作特性

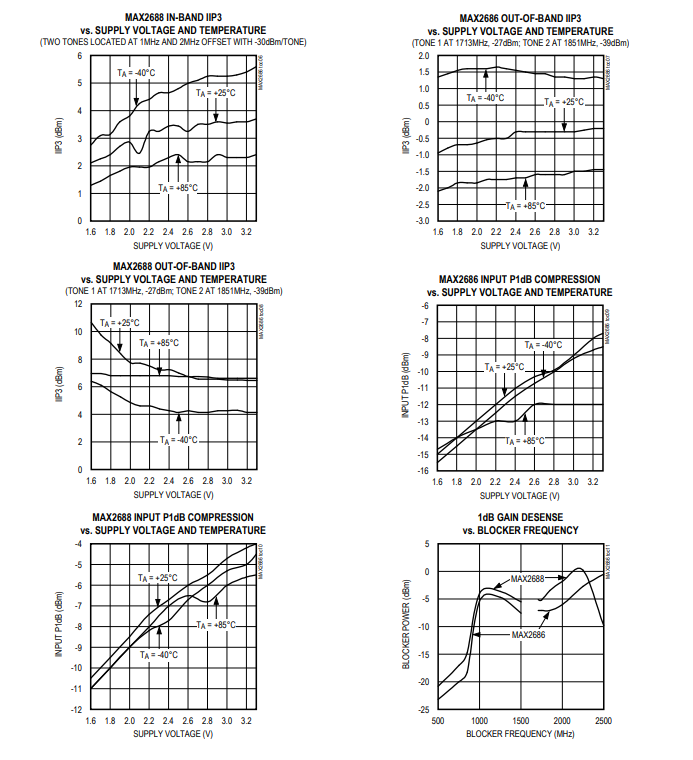

典型工作特性(續)

MAX2686/MAX2688是針對GPS L1、伽利略和GLONASS應用而設計的lna。這些器件具有可選的關斷控制模式，無需外部電源開關。這些器件實現了高增益、超低噪聲系數和出色的線性度。
這些器件需要片外輸入匹配。只需要一個與DC阻塞電容器串聯的電感器來構成輸入匹配電路。典型應用電路顯示了推薦的輸入匹配網絡。這些值針對最佳同步增益、噪聲系數和回波損耗性能進行了優化。輸入耦合電容的值會影響IIP3。較小的聯軸器電容導致較低的IIP3。這些器件集成片內輸出匹配，輸出端達到50歐姆，無需外部匹配元件。表1和表2列出了典型器件的參數和Kf值。典型噪聲參數如表3和表4所示。
