HMC754S8GE GaAs HBT高線性度推挽放大器技術手冊
概述
HMC754S8GE是一款GaAs/InGaP HBT雙通道增益模塊MMIC SMT放大器，工作頻率范圍為DC至1 GHz。 該多功能產品包含采用8引腳塑料SOIC-8單封裝的兩個增益模塊，與采用推挽配置結構的兩個放大器配合使用，同時使用外部巴倫以抵消二階非線性并改善IP2性能。 在此配置中，HMC754S8G提供高增益，極低失真和簡單外部匹配性能。 該高線性度放大器采用單正電源供電時功耗僅為160mA。
數據表：*附件：HMC754S8GE GaAs HBT高線性度推挽放大器技術手冊.pdf
應用
- CATV /寬帶基礎設施
- 測試和測量設備
- 線路放大器和光纖節點
- 用戶端設備
特性
- 輸出IP2： +78 dBm
- 高增益： 14.5 dB
- 高輸出IP3： +38 dBm
- 75 Ω阻抗
- 單正電源： +5V
- 穩定的1000V ESD，1C類
- SOIC-8G SMT封裝
框圖

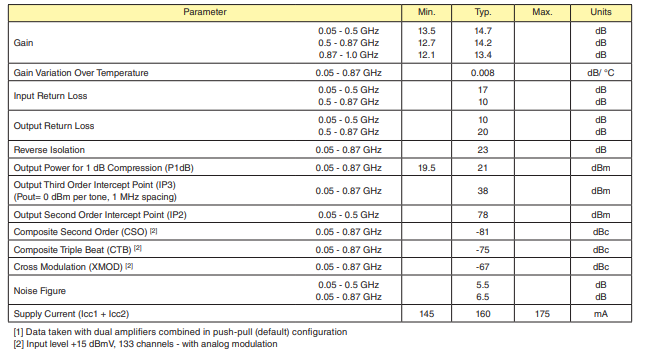

電氣規格

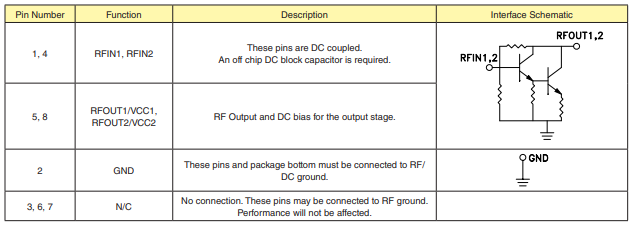

引腳配置描述

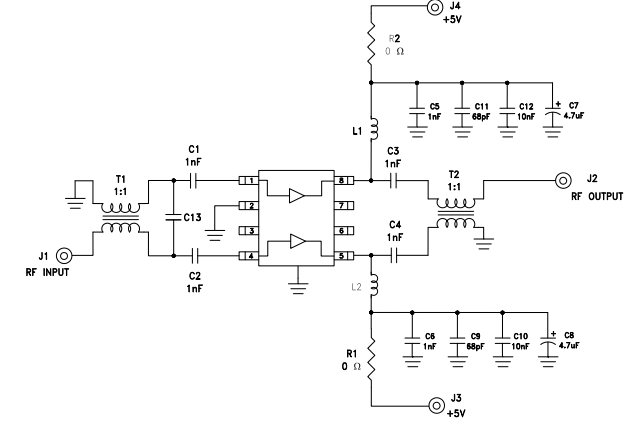

推挽操作的應用電路
