HMC438MS8G/438MS8GE SMT GaAs HBT MMIC技術手冊
概述
HMC438MS8G 和 HMC438MS8GE 是低噪聲的 5 分頻靜態分頻器，運用 InGaP GaAs HBT 技術，并采用低成本的 8 引腳表面貼裝塑料封裝。該器件以 +5V 直流單電源供電，在 DC（方波輸入）到 7 GHz 輸入頻率下工作。-153 dBc/Hz 的低加性 SSB 相位噪聲（失調值為 100 kHz）有助于用戶保持良好的系統噪聲性能。
數據表：*附件：HMC438MS8G HMC438MS8GE SMT GaAs HBT MMIC技術手冊.pdf
應用
- UNII、點對點和 VSAT 無線電
- 802.11a 和 HiperLAN WLAN
- 光纖
- 蜂窩/3G 基礎設施
特性
- SSB 相位噪聲：-153 dBc/Hz @100KHz
- 寬帶寬
- 輸出功率：-1 dBm
- 直流單電源：+5V @ 80 mA
- MS8G SMT 封裝
電氣規格

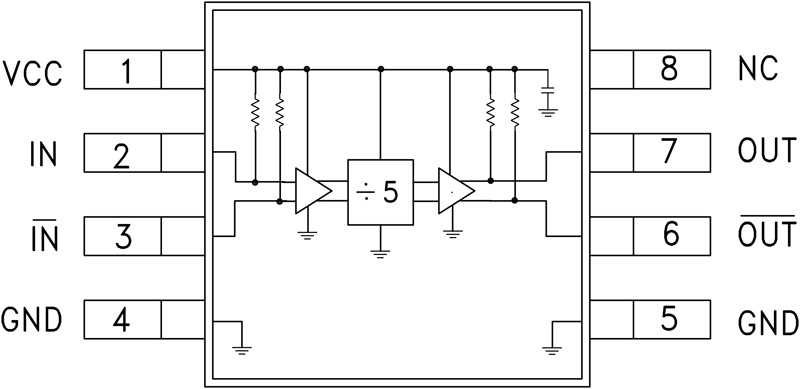

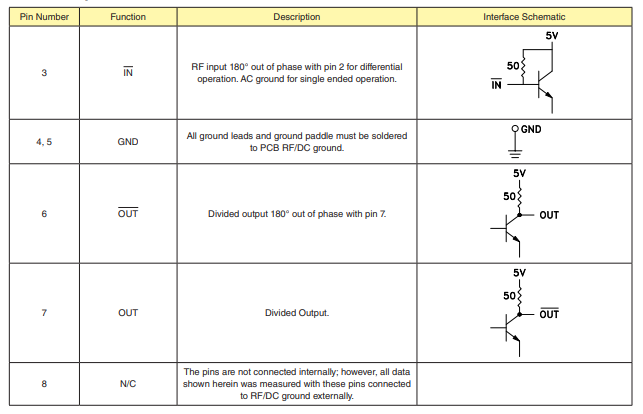

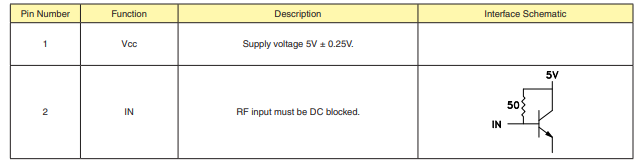

引腳描述

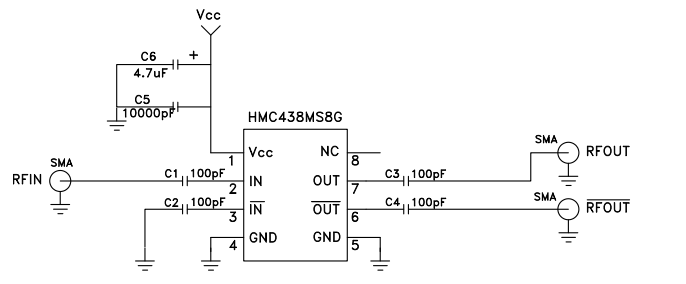

應用電路

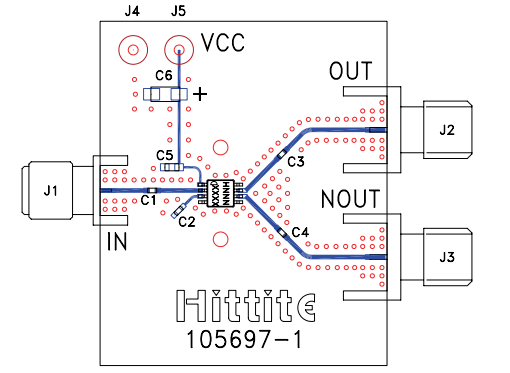

評估PCB
