概述
HMC572LC5是一款緊湊型GaAs MMIC I/Q下變頻器，采用符合RoHS標準的無引腳SMT封裝。 該器件在整個頻段范圍內提供8 dB的小信號轉換增益、3.5 dB的噪聲系數和18 dB的鏡像抑制性能。 HMC572LC5采用LNA，后接由x2有源倍頻器驅動的鏡像抑制混頻器。

該鏡像抑制混頻器使得LNA之后無需使用濾波器，并可消除鏡像頻率下的熱噪聲。 它具有I和Q混頻器輸出，所需外部90°混合型器件用于選擇所需邊帶。 HMC572LC5為混合型鏡像抑制混頻器下變頻器組件的小型替代器件，它無需線焊，可以使用表貼制造技術。
數據表：*附件：HMC572LC5 I Q接收機，采用SMT封裝技術手冊.pdf

應用

• 點對點
• 點對多點無線電
• 軍用雷達、EW和ELINT
• 衛星通信

特性

• 轉換增益： 8 dB
• 鏡像抑制： 18 dB
• 2 LO至RF隔離： 35 dB
• 噪聲系數： 3.5 dB
• 輸入IP3： +5 dBm
• 符合RoHS標準5×5 mm SMT封裝

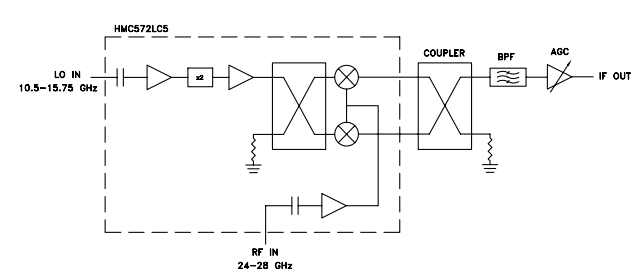

邏輯圖

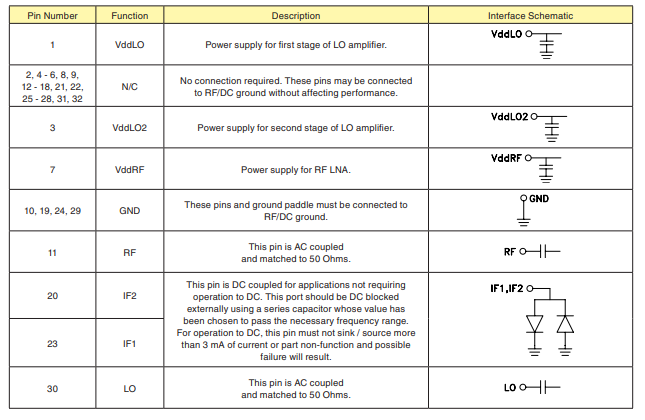

引腳描述

應用電路
