TPS40200 是一款靈活的非同步控制器，內置 200mA 驅動器，用于 P 溝道 FET。該電路在高達 52 V 的輸入下工作，具有可轉動 一旦外部 FET 完全導通，則關閉驅動器電流。此功能擴展了 器件的靈活性，使其能夠在高達 52 V 的輸入電壓下運行，而無需 耗散過多的功率。該電路采用電壓模式反饋工作，并具有前饋功能 輸入電壓補償，可立即響應輸入電壓變化。積分 700 mV 基準電壓源被調整為 2%，從而提供了精確控制低電壓的方法。TPS40200是 采用 8 引腳 SOIC 和 8 引腳 VSON 封裝，并支持 More 的許多功能 復雜的控制器。時鐘頻率、軟啟動和過流限制均可輕松編程 通過單個外部組件。該器件具有欠壓鎖定功能，可輕松同步 到其他控制器或系統時鐘，以滿足排序和/或降噪 要求。
*附件：TPS40200 寬輸入范圍非同步電壓模式控制器數據表.pdf

特性

• 輸入電壓范圍 4.5 V 至 52 V
• 輸出電壓（700 mV 至 90% V 在 )
• 200mA 內部 P 溝道 FET 驅動器
• 電壓前饋補償
• 欠壓鎖定
• 可編程固定頻率（35 kHz
  至 500 kHz 之間）作
• 可編程短路保護
• 打嗝過流故障恢復
• 可編程閉環軟啟動
• 700 mV 1% 參考電壓
• 外部同步
• 小型 8 引腳 SOIC （D） 和 VSON （DRB） 封裝

參數

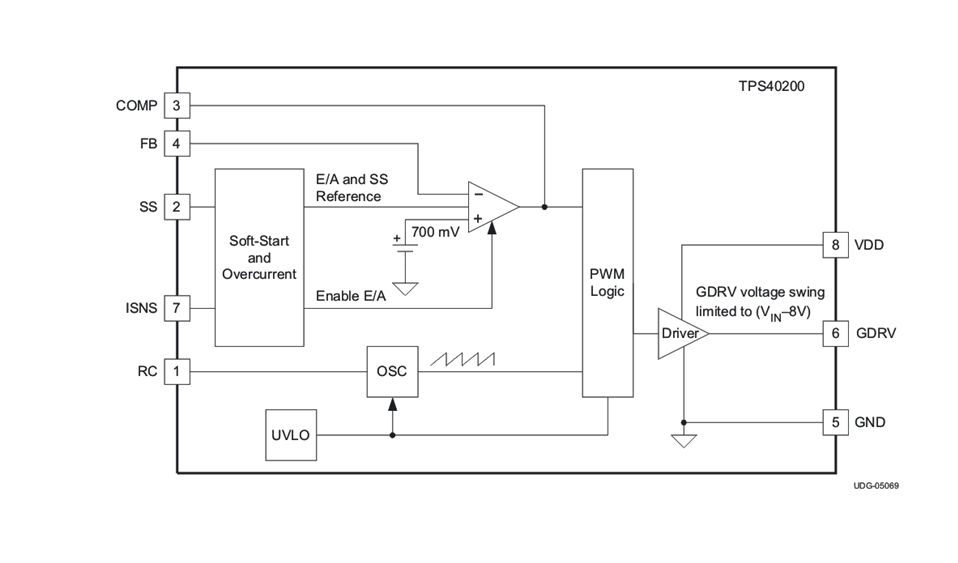

方框圖

1. 產品概述

• ?產品名稱?：TPS40200
• ?類型?：寬輸入范圍非同步電壓模式控制器
• ?特點?：內置200mA P型MOSFET驅動器，支持高達52V的輸入電壓，具有電壓前饋補償、欠壓鎖定、可編程短路保護等功能。

2. 主要特性

• ?輸入電壓范圍?：4.5V至52V
• ?輸出電壓范圍?：700mV至90%的VIN
• ?內部驅動器?：200mA P型MOSFET驅動器
• ?電壓前饋補償?：響應輸入電壓變化
• ?可編程功能?：固定頻率、軟啟動、過流保護
• ?封裝?：8引腳SOIC和VSON封裝

3. 引腳功能

• ?VDD?：系統輸入電壓
• ?ISNS?：電流感應比較器輸入
• ?GDRV?：P型MOSFET驅動器輸出
• ?GND?：設備地
• ?RC?：設置開關頻率的RC網絡連接
• ?SS?：軟啟動編程引腳
• ?COMP?：誤差放大器輸出
• ?FB?：誤差放大器反相輸入

4. 電氣特性

• ?電壓參考?：700mV，精度2%
• ?柵極驅動器?：拉電流125mA至300mA，灌電流200mA至300mA
• ?欠壓鎖定?：開啟閾值3.8V至4.5V，關斷閾值4.05V
• ?軟啟動?：內部軟啟動上拉電阻65kΩ至170kΩ
• ?過流保護?：過流閾值55mV至140mV

5. 功能描述

• ?MOSFET柵極驅動?：設計用于驅動P型功率MOSFET，柵極驅動電流在MOSFET完全導通后折回至低電平。
• ?欠壓鎖定保護?：確保僅在輸入電壓超過最小工作電壓時正確啟動設備。
• ?同步功能?：可將振蕩器同步到外部時鐘。
• ?軟啟動?：輸出跟隨緩慢上升的軟啟動電壓，防止輸出電壓過沖。

6. 應用領域

• ?工業控制?
• ?分布式電源系統?
• ?DSL/Cable Modems?
• ?掃描儀?

7. 設計指南

• ?電感選擇?：根據輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：根據輸出電壓紋波和負載瞬態響應要求選擇合適的電容值。
• ?開關頻率設置?：通過連接外部電阻和電容到RC引腳來設置。
• ?軟啟動時間計算?：通過外部電容和內部充電電阻來計算軟啟動時間。

8. 布局考慮

• ?AC電流環路?：保持AC電流環路盡可能短，以減少噪聲。
• ?輸出環路?：保持輸出環路（D1-L1-C2）盡可能小。
• ?地線處理?：大電流跡線不應通過地層，而應使用頂層跡線進行導電，地層作為噪聲屏蔽。

9. 設計示例

• 提供了8V至12V輸入，3.3V至5.0V輸出，2.5A的降壓調節器設計示例，包括詳細的元件選擇和計算步驟。
