LM5041A PWM 控制器包含實現以下任一功能所需的所有功能 電流饋電或電壓饋電推挽式或橋式電源轉換器。這些 “級聯” 拓?fù)涫?非常適合多路輸出和更高功率的應用。LM5041A 的 4 個控制輸出 包括：降壓級控制（HD 和 LD）和推挽控制輸出（PUSH 和 PULL）。 推挽式輸出以 50% 的標稱占空比驅動，開關頻率為 降壓級，可以配置為重疊時間（對于電流饋電應用）或 Both-OFF 時間（用于電壓饋電應用）。推挽式級 MOSFET 可以直接由 內部柵極驅動器，而降壓級需要外部驅動器，例如 LM5102。這 LM5041A包括一個高壓啟動穩壓器，可在 15V 至 100V 的電壓。PWM 控制器專為高速功能而設計，包括振蕩器頻率 范圍高達 1 MHz，總傳播延遲小于 100ns。其他功能包括： 線路欠壓鎖定 （UVLO）、軟啟動、誤差放大器、精密電壓基準和 熱關斷。
*附件：LM5041A 級聯 PWM 控制器數據表.pdf

LM5041 和 LM5041A 之間的兩個區別是：沒有二級電流限制 在 'A' 版本中 在 'A' 版本中沒有軟啟動 （SS） 關斷比較器。

特性

• 內部啟動偏置穩壓器
• 具有可調遲滯的可編程線路欠壓鎖定 （UVLO）
• 電流模式控制
• 帶基準的內部誤差放大器
• 逐周期過流保護
• 前沿消隱
• 可編程推挽重疊或死區時間
• 內部 1.5A 推挽式柵極驅動器
• 可編程軟啟動
• 具有同步功能的可編程振蕩器
• Precision Reference
• 熱關斷

參數

方框圖

1. 產品概述

• ?產品名稱?：LM5041A 級聯 PWM 控制器
• ?制造商?：Texas Instruments（TI）
• ?主要特點?：
  • 支持電流饋電或電壓饋電的推挽或橋式功率轉換器
  • 內部啟動偏置調節器
  • 可編程線路欠壓鎖定（UVLO）與遲滯
  • 電流模式控制
  • 內部誤差放大器與參考電壓
  • 逐周期過流保護
  • 50%占空比的內部1.5A推挽門驅動
  • 可編程軟啟動
  • 可編程振蕩器與同步功能

2. 應用領域

• 電信電源轉換器
• 工業電源轉換器
• 多輸出電源轉換器
• +42V 汽車系統

3. 封裝選項

• TSSOP-16
• WSON-16（5mm×5mm）熱增強型

4. 引腳功能

• ?VIN?：源輸入電壓
• ?FB?：反饋信號
• ?COMP?：內部誤差放大器輸出
• ?REF?：5V精密參考電壓輸出
• ?HD?：主降壓PWM控制輸出
• ?LD?：同步開關控制輸出
• ?PUSH?：推挽門驅動輸出
• ?PULL?：推挽門驅動輸出
• ?VCC?：內部高壓啟動調節器輸出
• ?PGND?：功率地
• ?AGND?：模擬地
• ?CS?：電流感應輸入
• ?SS?：軟啟動控制
• ?TIME?：推挽重疊與死區時間控制
• ?RT/SYNC?：振蕩器定時電阻引腳與同步
• ?UVLO?：線路欠壓關斷

5. 功能特性

• ?內部高壓啟動調節器?：支持15V至100V的寬輸入范圍。
• ? 線路欠壓鎖定（UVLO） ?：具有可編程遲滯，可通過外部電阻分壓器設置。
• ?電流模式控制?：提供逐周期過流保護。
• ?推挽輸出?：可在50%占空比下工作，支持重疊時間或死區時間配置。
• ?軟啟動?：允許電源轉換器逐漸達到初始穩態工作點。
• ?熱關斷?：防止IC因過熱而損壞。

6. 電氣特性

• ?啟動調節器電壓?：9V（典型值）
• ?誤差放大器增益帶寬?：3MHz
• ?參考電壓?：5V（典型值）
• ?推挽輸出高/低電平飽和電壓?：0.25V至1V
• ?振蕩器頻率范圍?：180kHz至220kHz（RT=26.7kΩ）
• ?軟啟動電流源?：7μA至13μA

7. 設計考慮

• ?輸入與輸出電容器?：需選擇合適的電容器以確保穩定的電壓和電流。
• ?電流感應?：建議使用RC濾波器來衰減CS引腳上的噪聲。
• ?布局?：關鍵信號路徑需保持短且直接，以減少噪聲和干擾。
• ?熱管理?：需考慮IC及其周圍組件的散熱問題。

8. 應用示例

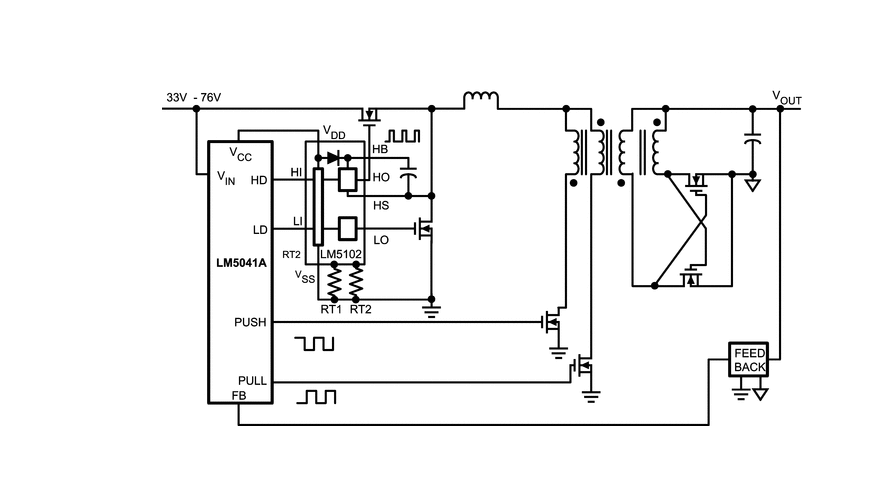

• 提供了簡化的級聯推挽功率轉換器連接圖。
• 展示了如何使用LM5041A與LM5102等外部驅動器構建多輸出電源系統。
