引言：薄膜壓力傳感器的微型化趨勢與焊接挑戰

在工業自動化、醫療設備及消費電子領域，薄膜壓力傳感器正朝著微型化、柔性化、高穩定性方向快速發展。以采用17-4PH不銹鋼彈性體的壓敏元件為例，其通過CVD（化學氣相沉積）與PVD（物理氣相沉積）工藝將敏感層直接集成于不銹鋼基體（最大直徑Φ9.5mm），實現壓力信號至電信號的高精度轉換。然而，此類傳感器的FPC（柔性電路板）焊接面臨三大核心挑戰：

1. 熱敏感材料保護：17-4PH不銹鋼與柔性基材（如PI或PET）熱膨脹系數差異大，傳統焊接易導致基板翹曲或敏感層脫附；

2. 微米級焊點精度：FPC焊盤尺寸普遍≤0.2mm，需避免錫料飛濺或橋連；

3. 長期穩定性要求：傳感器需在振動、溫變等嚴苛環境下工作，焊點需具備抗疲勞、耐腐蝕特性。

大研智造激光錫球焊錫機憑借非接觸式精密焊接、智能熱管理及全流程工藝控制，為薄膜壓力傳感器FPC焊接提供行業標桿級解決方案，助力客戶實現微米級精度與軍工級可靠性的雙重突破。

一、薄膜壓力傳感器FPC焊接的核心技術痛點

1. 材料兼容性難題

17-4PH不銹鋼基體：硬度高（HRC≥40）、導熱系數低（~16 W/m·K），傳統烙鐵焊接易因局部過熱導致CVD/PVD敏感層性能劣化；

柔性電路基板：PI基材耐溫僅260-300℃，焊接過程需將熱影響區（HAZ）控制在0.3mm2以內，避免基板碳化或分層。

2. 微焊接工藝挑戰

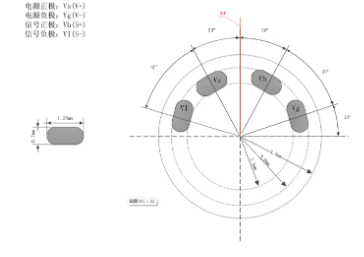

焊盤尺寸極限：FPC焊點直徑≤0.7mm，間距≤45°，需精準控制錫球直徑與激光能量；

信號完整性保障：焊點阻抗波動需≤1mΩ，確保壓力信號傳輸?shù)木€性度與信噪比。

3. 環境適應性要求

抗振動性能：焊點抗拉強度需≥50MPa，滿足車載傳感器20G振動測試標準；

耐腐蝕性：焊接殘留物需符合ISO 10993生物兼容性標準（醫療應用場景）。

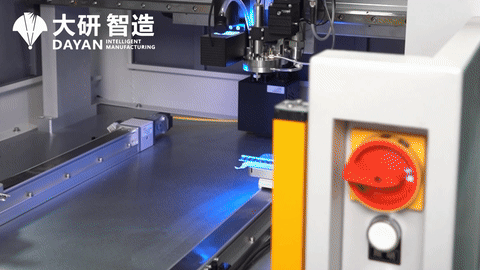

二、大研智造激光錫球焊錫機的技術創新

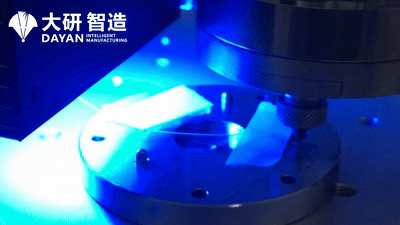

1. 非接觸式激光焊接：零應力、零污染

無機械壓力：采用高能量密度激光束（波長1070nm，功率60-200W）精準熔化錫球，避免FPC因機械夾持導致的形變或折痕；

惰性氣體保護：氮氣/氬氣純度≥99.99%，焊接氧化率≤0.02%，保護CVD/PVD敏感層免受氧化。

2. 微米級熱管理技術

環形光斑溫控：通過多焦點激光掃描，實現熱梯度分布，將17-4PH不銹鋼基體溫升控制在≤30℃，敏感層溫升≤5℃；

實時紅外反饋：監測焊點溫度波動（±2℃），動態調節激光功率，HAZ面積縮小至0.2mm2。

3. 高精度工藝系統

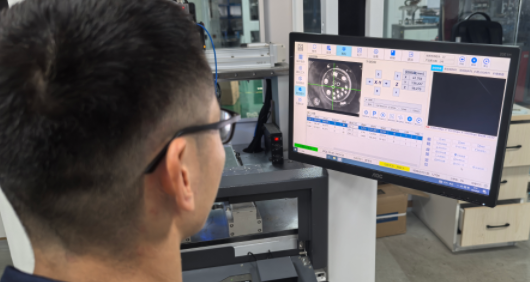

視覺定位系統：搭載500萬像素CCD相機，定位精度±0.03mm， 支持0.1mm焊盤自動對位；

錫球送料：0.15-1.8mm微錫球精準輸送，填充率≥98%，空洞率≤0.5%。

4. 全流程可靠性保障

焊點強化工藝：采用SnAgCu合金錫球，焊點剪切強度提升40%，通過3000次熱循環（-40℃~125℃）測試；

在線檢測模塊：集成AOI與X-ray檢測，實時反饋焊點形貌與內部缺陷，良品率高達99.8%。

三、激光錫球焊在FPC焊接的關鍵應用場景

1. 醫療設備：FPC與pcb

應用案例：微型FPC與PCB焊接；

技術優勢：脈沖激光模式（單脈沖能量≤2J）避免生物兼容性涂層損傷，焊點通過ISO 13485認證。

2. 工業自動化：5G光模塊焊接

焊接需求：bose與FPC的360°環形焊點；

解決方案：多軸機械臂動態路徑規劃，焊接速度≤0.3秒/點，圓度誤差≤0.05mm。

3. 消費電子:微型稱重傳感器/應變片

挑戰：3x2.5mm環氧酚醛基板銅箔引線焊接；

創新工藝：低溫SnBi焊料（熔點138℃）搭配梯度加熱，基板背面溫升≤25℃。

四、大研智造設備參數與定制化服務

1. 核心設備型號與性能參數

2. 行業定制化服務

材料適配方案：針對不同基材，預設不同焊接參數組合；

異形焊點設計：支持環形、陣列、斜面焊點工藝開發；

產能升級包：雙工位并行系統，日產能達5萬件，支持柔性混線生產。

五、應用案例與客戶價值

案例：某半導體公司7mm壓力傳感器量產項目

需求：焊接0.7x1.25mm焊盤，HAZ≤0.3mm2，通過5000次疲勞測試；

解決方案：采用DY-系列設備，搭配SnAg0.3Cu0.7焊料與氮氣保護；

成果：焊點阻抗CV值≤3%，生產效率提升50%。

客戶價值總結

精度突破：實現微焊點，支持傳感器微型化設計；

可靠性升級：焊點壽命延長3倍，故障率降低至0.02%；

環保合規：無鉛工藝符合RoHS與REACH標準。

六、未來展望：激光焊接技術驅動智能傳感革命

隨著柔性電子與MEMS技術的融合，薄膜壓力傳感器將向超薄化（≤0.05mm）與多物理場集成方向演進。大研智造正研發：

• 超快激光焊接：飛秒級脈沖減少熱擴散，適配納米級敏感層結構；
• AI工藝優化系統：基于大數據預測焊點失效模式，實時修正工藝參數；
• 綠色制造方案：能耗降低40%，助力碳中和目標。

大研智造，以激光之“光”定義焊接之“精”——讓每一處微米焊點都成為品質的基石！
