基于英飛凌2EP130R系列頻率和占空比可調的驅動電源IC，晶川電子推出兩款評估板，EVAL-2EP130R-J和EVAL-1ED3142MC12H -2EP130R-J。評估板可以免費申領！無論您是從事太陽能、電動汽車充電、儲能系統（ESS）、逆變焊機、UPS還是電機驅動應用，你都可以選擇這兩款評估板，作為新穎驅動電源設計的入門，升級你的驅動設計，減小PCB面積，降低成本。

評估板亮點搶先看

1

EVAL-2EP130R-J

功率半導體驅動用電源板：

用于評估和測量驅動器IC 2EP130R，該評估板為全橋變壓器驅動，峰值整流單路輸出，可為IGBT和SiC MOSFET隔離柵驅動器提供電源，并可靈活調節分壓比以滿足不同功率器件的驅動電壓需求。該評估板可替代目前市面上部門專用驅動電源模塊。

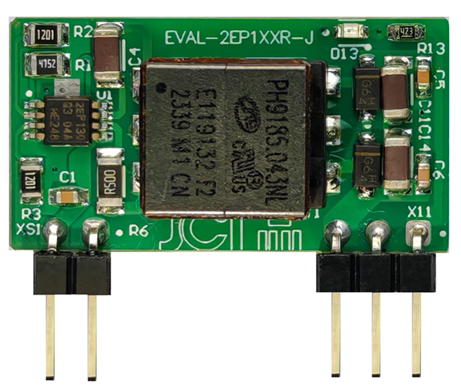

EVAL-2EP130R-J功率半導體驅動用電源板

參數介紹

單隔離輸出電源

輸入電壓15V

可調輸出電壓比(出廠設置+18V/-4V，可通過改變電阻設置成+15V/-7V)

輸出功率3W

50至695kHz的寬工作范圍

可調過電流閾值

電源輸出短路保護

過熱保護

PCB尺寸：28mm*15mm

1

EVAL-1ED3142MC12H-2EP130R-J

帶驅動器的電源板

在EVAL-2EP130R-J功率半導體驅動用電源板基礎上增加英飛凌EiceDRIVER X3 Compact系列驅動芯片1ED3142MC12H，VISO=5.7kV，輸出電流6.0/6.5A。專為SiC MOSFET設計的一款直插驅動板，可直接導入到光伏、儲能、UPS、伺服控制器等應用設計，縮小體積，節省成本。

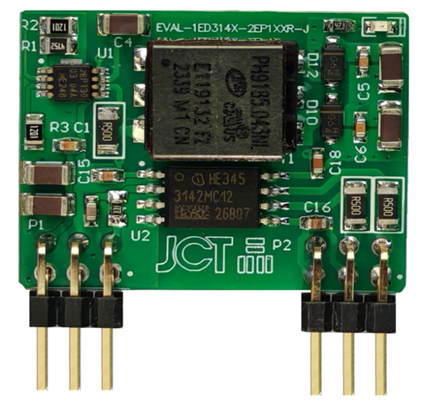

EVAL-1ED3142MC12H-2EP130R-J

帶驅動器的電源板

參數介紹：

單路輸出

輸出驅動電流6A/6.5A

輸入電壓15V和5V

可調輸出電壓比(出廠設置+18V/-4V)

電源輸出短路保護

過熱保護

變壓器絕緣耐壓5kV

驅動IC:1ED3142MC12H

適用2300V的SiC MOSFET

具有極高共模瞬態抗擾力CMTI>300kV/μs

PCB尺寸：30mm*23.5mm

器件型號

1

2EP130R

2EP130R是IGBT,GaN和SiC驅動電源用全橋變壓器驅動器IC系列，采用緊湊型TSSOP 8引腳封裝，具有功率集成和優化功能，可產生非對稱輸出電壓，為隔離柵極驅動器供電。

由于具有獨特的占空比調整能力，它針對非對稱柵極驅動器電源進行了優化。2EP130R還集成了溫度、短路和UVLO保護功能，有助于保護系統免受不必要的故障。

2

1ED3142MC12H

1ED3142MC12H是采用無磁芯變壓器技術的EiceDRIVER Compact X3系列單通道隔離型柵極驅動IC，適用于2300V的SiC MOSFET，具有6A的源電流和6.5A的灌電流。

產品框圖

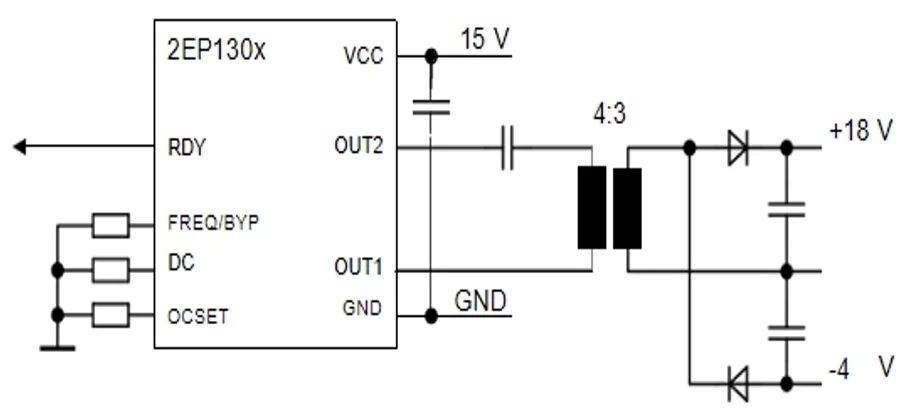

EVAL-2EP130R-J：

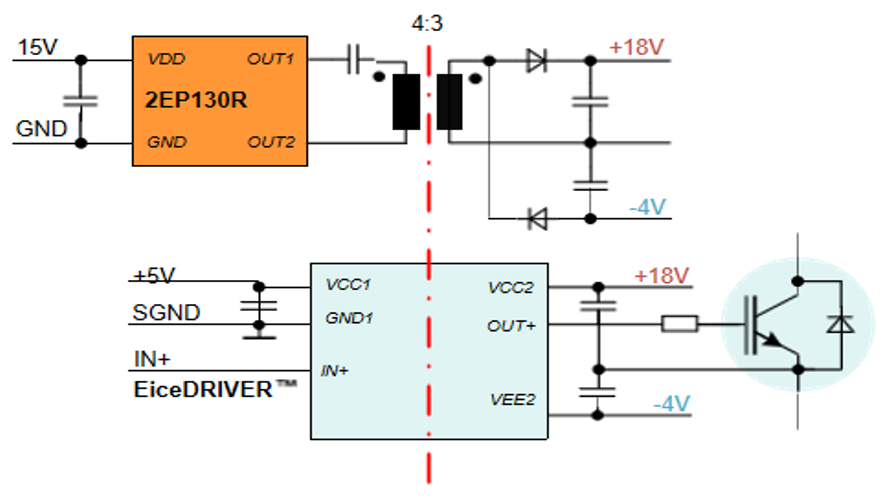

EVAL-1ED3142MC12H-2EP130R-J：

產品優勢

即插即用的隔離電源與驅動方案

可變不對稱電壓輸出，適用IGBT/SiC MOSFET

減少電源的器件數量與成本

節省PCB空間，提高電源密度

應用領域

太陽能

電動汽車充電ESS

焊接

UPS

驅動器
