新品

6.5A，5.7 kVRMS單通道

帶隔離電源的柵極驅動器評估板

——SiC MOSFET半橋電路

該評估板用于評估半橋電路中的1ED314xMC12H隔離柵極驅動器IC。

該電路板包括兩個1ED314xMC12H隔離柵極驅動器，兩個IMZA120R020M1H CoolSiC 1200V SiC溝槽SiC MOSFET。評估板由采用EiceDRIVER Power 2EP130R變壓器驅動器IC的電氣隔離板載電源供電。通過更換柵極驅動器IC，該電路板可用于評估1ED314xMC12H系列的其他IC。

產品型號：

■EVAL-1ED3142MC12HSIC：1ED3142MC12H評估板-6.5A、5.7kV（rms）單通道隔離柵極驅動器，帶獨立輸出和12.5V UVLO；

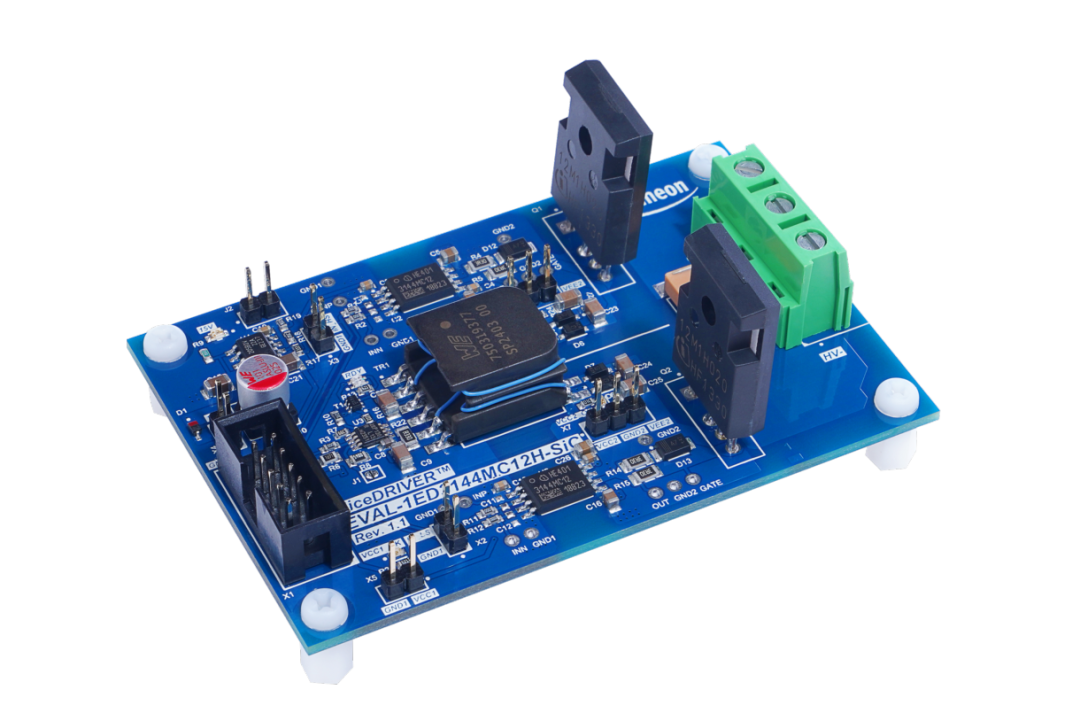

■EVAL-1ED3144MC12HSIC：1ED3144MC12H評估板-6.5A、5.7kV（rms）單通道隔離柵極驅動器，UVLO參考地為GND2，12.5V UVLO；

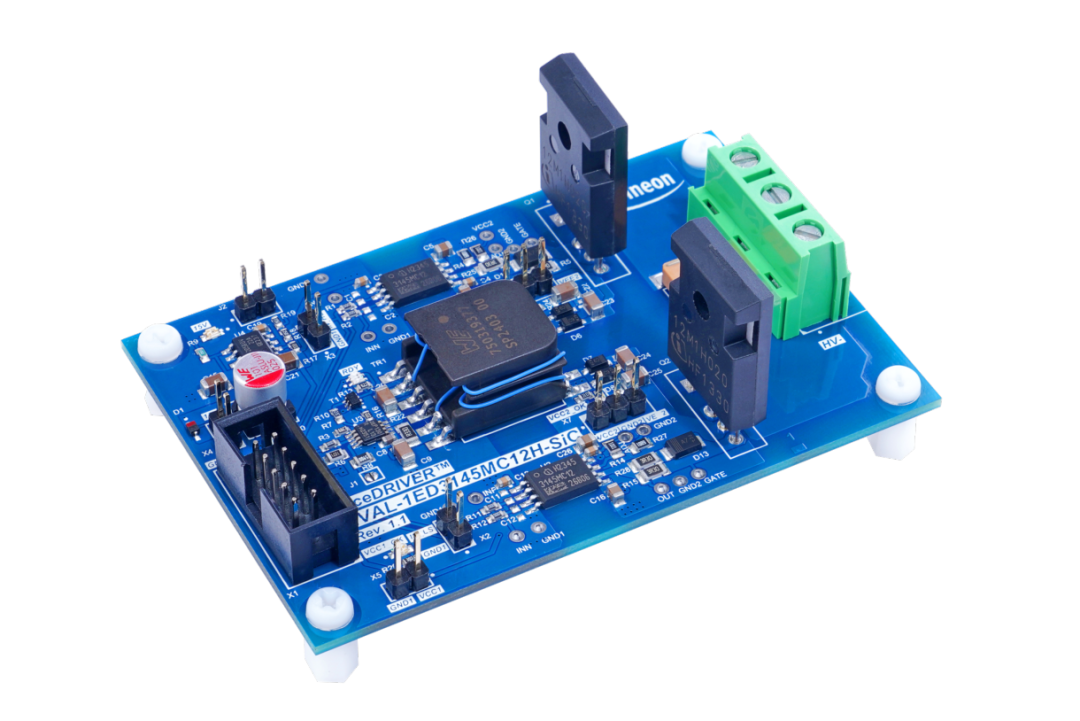

■EVAL-1ED3145MC12HSIC：1ED3145MC12H評估板-6.5A、5.7kV(rms)單通道隔離柵極驅動器，帶可調UVLO。

相關產品：

■1ED3142MC12H

■1ED3144MC12H

■1ED3145MC12H

■IMZA120R020M1H

■2EP130R

產品特點

碳化硅半橋電路

1200V 20mΩ SiC MOSFET IMZA120R020M1H

6.5A、5.7kV（rms）單通道隔離柵極驅動器1ED314xMC12H

2EP130R變壓器驅動集成電路

12.5/13.6V UVLO保護（帶滯后）

應用價值

易于測量和設置

帶隔離電源

可更換的功率開關

競爭優勢

多種UVLO版本，參考地為GND2的UVLO和可調UVLO選項

獨立拉電流和灌電流輸出

40ns傳播延遲，不同器件最大7ns誤差

主動關機、短路箝位、過溫保護

框圖

應用領域

機架式電源

儲能系統

電動汽車充電

通用驅動器

電機控制和驅動

PCB文件

Altium PCB設計文件

Gerber PCB工藝文件

材料清單

PDF版本原理圖

PDF版本PCB參考圖
