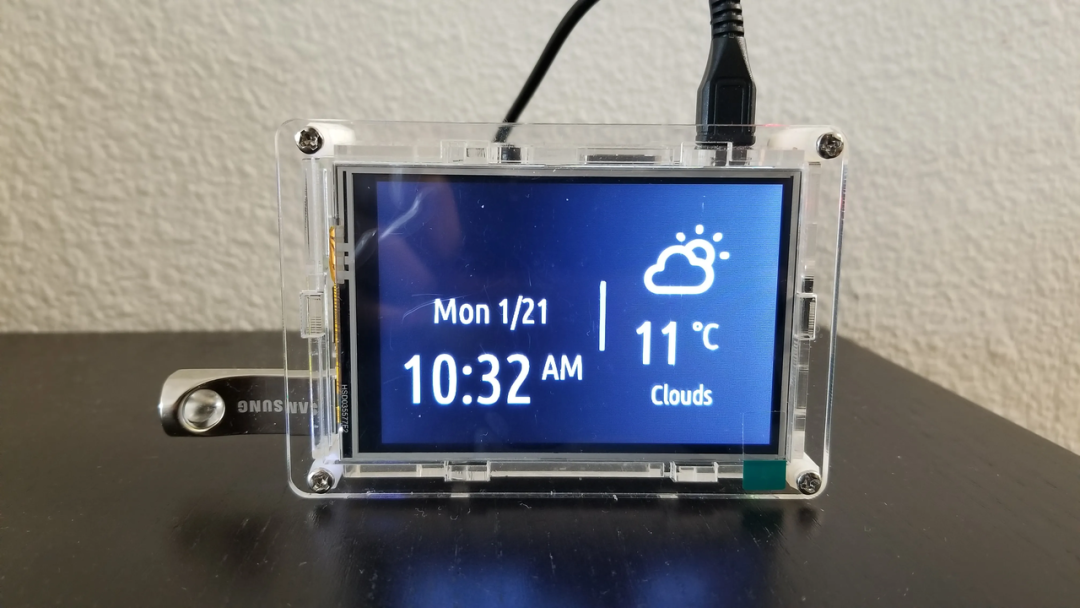

嘿，各位樹莓派的發燒友們！今天我要和大家分享一個超酷的技巧——如何在沒有桌面環境的情況下，在樹莓派上開發GUI應用。想象一下，你的樹莓派就像一個超級英雄，而我們要給它裝上一個炫酷的“面甲”，讓它不僅能跑，還能飛！而且，這個“面甲”不會拖慢它的速度，因為我們不裝笨重的桌面環境！

framebuffer：樹莓派的“魔法畫布”

首先，得聊聊framebuffer這個神奇的東西。framebuffer就像是Linux系統給我們的一個魔法畫布，你可以直接在上面畫畫。在樹莓派上，HDMI接口對應的是/dev/fb0這個魔法畫布。如果你接的是普通的顯示器或者電視，直接往這個文件里寫數據，屏幕上就會出現你畫的內容，簡直不要太神奇！

如果你用的是SPI接口的屏幕，那你就有了第二個魔法畫布/dev/fb1。這時候，你需要在/boot/config.txt文件里設置一下分辨率，讓這兩個畫布的大小一樣。不然的話，就像給一個方形的畫布硬塞進一個圓形的框里，畫面會變形，看著就別扭！

framebuffer_width=480framebuffer_height=320

在/boot/config.txt中，我們創建一個自定義的HDMI模式并設置分辨率。同樣，為你的屏幕選擇合適的分辨率。如果你希望同時在LCD屏幕和外部顯示器上以不同分辨率顯示，請不要這樣做。

# 當LCD連接時，有兩個framebuffer：## - /dev/fb0 - 代表HDMI輸出。這個輸出支持硬件加速，# 因此應該是GUI的目標。# - /dev/fb1 - 代表LCD輸出。## 以下設置啟用了一個自定義模式（模式87），將HDMI# 輸出設置為與LCD相同的分辨率。這很有用，因為應用程序# 可以以硬件加速的輸出為目標，然后使用raspi2fb工具將輸出鏡像到LCD。## HDMI組強制DMT輸出，即使在HDMI輸出上也是如此。DMT是顯示器的標準，# 而CEA是電視的標準。hdmi_cvt480320601000hdmi_mode=87hdmi_group=2

低級操作：直接往framebuffer上畫畫

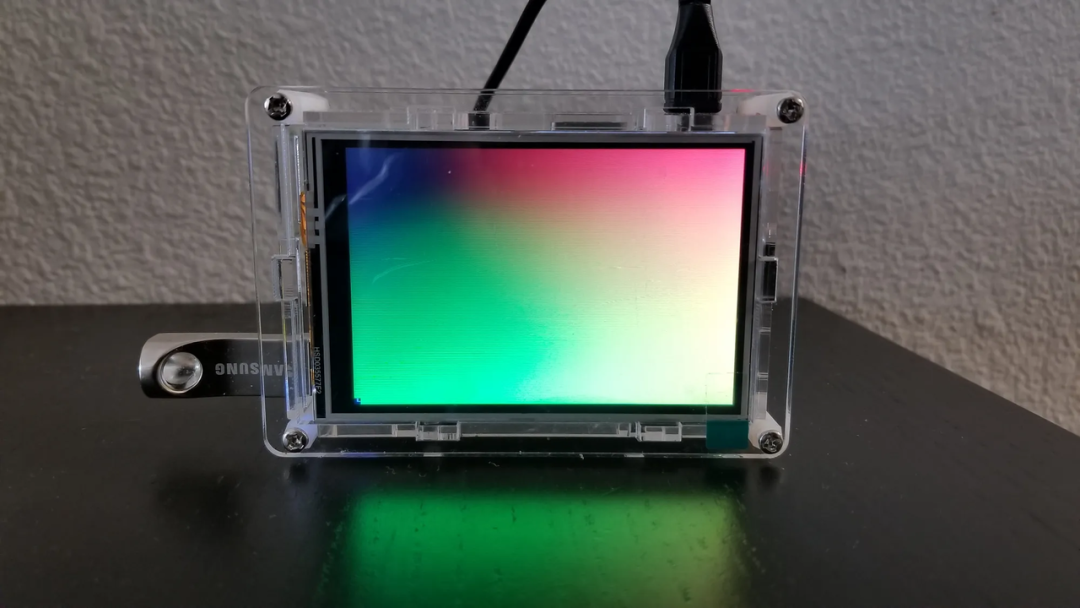

如果你是編程大神，可以直接用C語言操作framebuffer。想象一下，你手里拿著一支魔法畫筆，直接在畫布上畫畫。不過，這個過程有點復雜，需要你用ioctl這個魔法咒語來獲取畫布的信息，比如寬度和高度。然后，你就可以用魔法畫筆在畫布上涂顏色了。不過，這個過程對新手來說有點難，別擔心，后面我會介紹一個更簡單的工具。

通過framebuffer顯示圖形的步驟如下：

1. 打開對應于你想要使用的顯示設備的/dev/fbX文件。

2. 使用ioctl（這是一個允許與某些設備通信的Linux系統調用）來獲取有關framebuffer的信息。具體方式是設備特定的，但framebuffer允許獲取諸如寬度和高度等信息。

3. 寫入字節到文件。確切的字節序列取決于framebuffer的顏色深度。

有一個關于使用framebuffer的絕佳指南，我強烈推薦閱讀。在按照示例操作時，我需要記住以下幾點：

要訪問framebuffer，你需要以root身份運行。這并不理想，我們可以通過放松這一要求來解決，但目前請使用sudo運行代碼示例。我將在下一節討論替代方案。

該指南假設你正在顯示到/dev/fb0。因為我正在使用基于SPI的屏幕，所以我實際上想要顯示到/dev/fb1，所以我相應地修改了代碼示例。

framebuffer的顏色深度將取決于你正在使用的屏幕，但通常HDMI輸出（/dev/fb0）將運行在32bpp（每像素位數），而許多（所有？）SPI屏幕將運行在16bpp。

鏡像魔法：讓兩個framebuffer同步顯示

如果你有兩個framebuffer，比如一個HDMI和一個SPI屏幕，你可以用raspi2fb這個魔法工具，把一個畫布上的內容復制到另一個畫布上。就像用魔法鏡子把一個畫布上的畫面反射到另一個畫布上一樣。不過，別忘了先設置好分辨率，否則畫面會像被擠扁的氣球一樣變形。

如果你嘗試運行raspi2fb，你會遇到權限錯誤。原因是當前用戶沒有權限與framebuffer交互。我們可以通過查看framebuffer文件的所有者和組來查看這一點：

$ls-l /dev/fb*crw-rw---- 1 root video 29, 0 Jan 1 22:48 /dev/fb0crw-rw---- 1 root video 29, 1 Jan 13 21:52 /dev/fb1

文件由root擁有，因此需要使用sudo運行。然而，這存在安全問題，因為你不想讓你的應用程序以root身份運行！幸運的是，framebuffer文件的組是video，所以你只需要將用戶添加到該組。例如，對于我的用戶：

usermod -a-Gvideoavik

現在你可以無需root權限運行raspi2fb。

如上所述，如果你設置了SPI屏幕，并將系統配置為將控制臺顯示到fb1。當raspi2fb將HDMI屏幕鏡像到fb1時，控制臺和raspi2fb（以及因此在HDMI屏幕上運行的任何內容）都在更新同一個framebuffer。這會導致文本光標出現在屏幕上。

一個framebuffer感知的應用程序應該禁用文本光標，但它只能在控制臺顯示在與應用程序相同的framebuffer上時這樣做。但是，如果應用程序顯示在fb0，而控制臺顯示在fb1，文本光標仍然存在。解決方法是將控制臺顯示在fb0，與應用程序一起。

你可以通過編輯/boot/cmdline.txt來實現這一點，但我想只在運行raspi2fb時切換控制臺的輸出。幸運的是，你可以使用con2fbmap在系統運行時切換控制臺顯示。因此，你可能會執行以下操作：

con2fbmap10 # 將控制臺切換到fb0raspi2fb # 將fb0鏡像到fb1# 在單獨的窗口或SSH會話中，運行一個顯示到fb0的應用程序。# 應用程序完成后，停止raspi2fb，然后：con2fbmap11 # 將控制臺切換回fb1

注意，con2fbmap也需要訪問framebuffer，因此要么你需要以root身份運行，要么你需要是video組的成員。

Raylib：讓GUI開發變得簡單又有趣

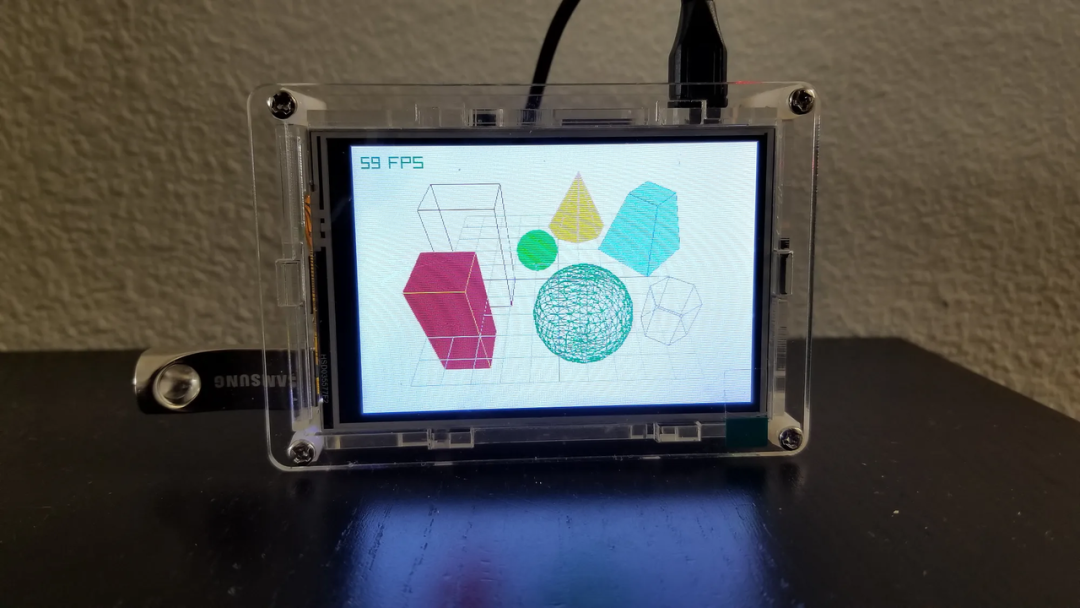

說到這兒，我得隆重介紹一下Raylib這個神器。它就像一個魔法工具箱，讓你不用直接操作framebuffer，也能畫出漂亮的圖形界面。而且，它支持硬件加速，就像給你的樹莓派裝上了火箭助推器，速度超快！

它具有以下優勢：

Raylib支持多個平臺。這意味著我可以在筆記本電腦上開發應用程序，渲染到屏幕上的窗口，然后在樹莓派上部署該應用程序，無需任何更改。

沒有外部依賴項。這使得在樹莓派上編譯變得容易，也可以理解庫代碼本身，因為該庫非常自包含。

Raylib支持硬件加速，提供出色的性能。

Raylib包含功能，例如文本渲染支持，而這些功能我本來需要自己開發。

構建Raylib：魔法工具箱的組裝

要使用Raylib，你需要先在樹莓派上構建它。想象一下，你正在組裝一個魔法工具箱，需要按照說明書一步一步來。構建過程中，你可能需要修改一些配置文件，比如把SUPPORT_BUSY_WAIT_LOOP這行注釋掉，這樣你的應用就不會占用100%的CPU，而是像一個聰明的魔法師，只在需要的時候才使用魔法。

使用Raylib開發應用

默認情況下，Raylib使用“忙等待”循環。這意味著，在你的應用程序完成渲染后，對于該幀的其余時間，Raylib會不斷檢查是否已經過去足夠的時間以開始下一幀。這會導致高CPU使用率。

多個GitHub作者提到現在支持“睡眠”等待。在這種實現中，庫設置一個計時器，并要求操作系統在經過一定時間后喚醒應用程序。

需要注意的是，這種實現不是默認的，你必須注釋掉一行并重新構建庫：

// 在raylib/src/config.c中注釋掉以下行：#defineSUPPORT_BUSY_WAIT_LOOP

（但如果你使用CMake而不是Make，你可能需要在src/config.c.in中進行此更改。）

通過此更改，我發現我的應用程序在沒有進行任何密集計算的情況下，CPU使用率為1-3%。

如果你查看用于構建Raylib示例應用程序的Makefile，你會發現許多平臺特定的選項。因為Raylib支持如此多的平臺，Makefile相當大。

當你構建自己的應用程序時，你需要指定幾個選項。因為我沒有運行任何make install類型的命令來構建Raylib，所以庫的必要文件位于我下載Raylib的目錄中。

我從官方Makefile開始，移除了我不需要的平臺支持，只剩下以下必要的選項。

首先，我們定義一些編譯器標志：

-std=c99：定義C語言模式（1999年修訂版的標準C）

-D_DEFAULT_SOURCE：與-std=c99一起在Linux上使用，用于timespec，這是用于與時間相關的功能。

CFLAGS= -std=c99 -D_DEFAULT_SOURCE

接下來，我們需要告訴編譯器在哪里找到定義庫的數據結構和函數的Raylib頭文件。這里，RAYLIB_PATH指的是你下載Raylib的位置。

INCLUDE_PATHS=-isystem$RAYLIB_PATH/src \ -isystem$RAYLIB_PATH/src/external# 在樹莓派上，你還需要指定在哪里找到一些頭文件# 這些頭文件在不同位置。這些頭文件被Raylib使用。INCLUDE_PATHS+=-I/opt/vc/includeINCLUDE_PATHS+=-I/opt/vc/include/interface/vmcs_host/linuxINCLUDE_PATHS+=-I/opt/vc/include/interface/vcos/pthreads

然后，我們需要告訴編譯器在哪里找到編譯后的庫。如果你查看Raylib發行版中的src目錄，你會發現構建庫已經創建了一個libraylib.a文件。這就是我們將鏈接的文件。

不同平臺的附加依賴庫有所不同。例如，在桌面Linux上，我們是使用X，但在樹莓派上則不是。

告訴編譯器在哪里找到libraylib.aLDFLAGS = -L$RAYLIB_PATH/srcLDFLAGS += -L/opt/vc/lib # 在樹莓派上需要# 在桌面Linux上LDLIBS = -lraylib -lm -lpthread -ldl -lrt -lX11# 在樹莓派上LDLIBS = -lraylib -lbrcmGLESv2 -lbrcmEGL -lpthread -lrt -lm -lbcm_host -ldl

現在，你可以調用編譯器：

gcc-o app app.c$CFLAGS$INCLUDE_PATHS$LDFLAGS$LDLIBS

實際上，我指定了更多的標志，比如-Wall以發出更多的警告，但上述是最低要求。

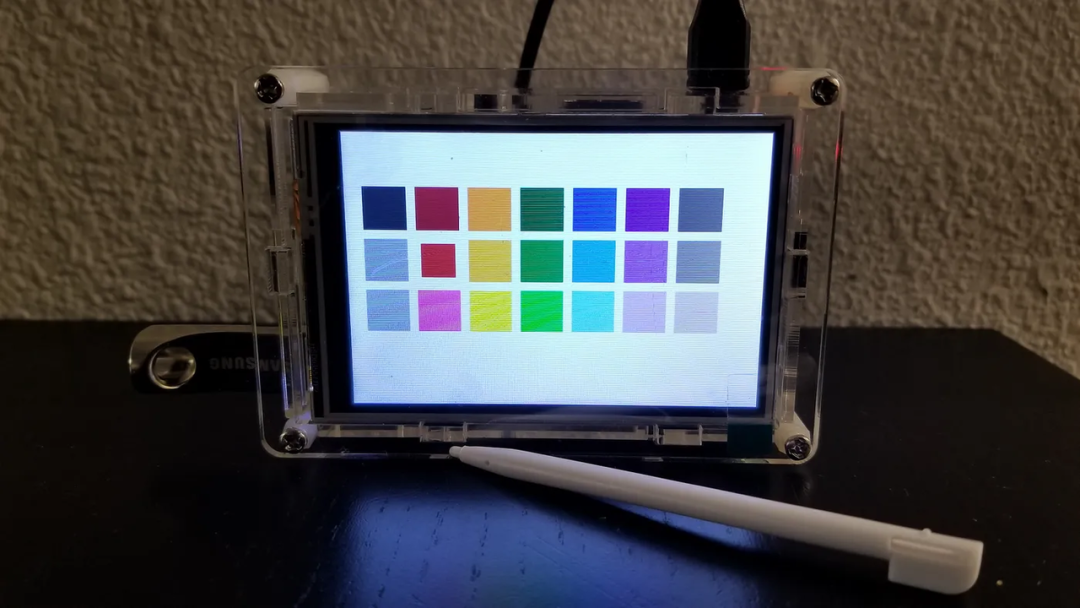

觸摸屏校準：讓觸摸屏聽話

如果你的樹莓派有觸摸屏，那你就需要校準它，讓觸摸屏知道你的手指在哪兒。這個過程有點像訓練一只小狗，基本方法是使用tslib庫來獲取原始觸摸事件，根據一些過濾器和校準設置進行轉換，然后創建一個新的觸摸事件流，Raylib可以從中讀取。

在我們開始之前，注意tslib操作的是/dev/input/eventX文件，就像framebuffer文件一樣，這些文件用于與觸摸屏設備交互。與framebuffer文件一樣，要與觸摸事件文件交互，我們需要必要的權限：

$ls-l /dev/input/event*crw-rw---- 1 root input 13, 64 Jan 1 22:48 /dev/input/event0

注意input組，所以我們將當前用戶添加到該組。例如，對于我：

usermod -a-Ginputavik

接下來，tslib在Rasbian軟件包倉庫中可用，但版本太舊，無法滿足我們的需求。因此，我們需要從源代碼構建它：

sudo apt install automake libtoolgitclonegit://github.com/kergoth/tslib.gitcdtslib./autogen.sh./configuremakesudo make install

最后，我們需要校準觸摸屏，測試它并創建一個新的事件流，Raylib可以從中讀取。我發現這些命令需要稍作修改，與上面鏈接的指南中的命令有所不同。

#校準sudo \ LD_LIBRARY_PATH=/usr/local/lib \ TSLIB_FBDEVICE=/dev/fb1 \ TSLIB_TSDEVICE=/dev/input/event0 \ TSLIB_CALIBFILE=/etc/pointercal\ TSLIB_CONFFILE=/etc/ts.conf \ TSLIB_PLUGINDIR=/usr/local/lib/ts\ ts_calibrate# 測試sudo \ LD_LIBRARY_PATH=/usr/local/lib \ TSLIB_FBDEVICE=/dev/fb1 \ TSLIB_TSDEVICE=/dev/input/event0 \ TSLIB_CALIBFILE=/etc/pointercal\ TSLIB_CONFFILE=/etc/ts.conf \ TSLIB_PLUGINDIR=/usr/local/lib/ts\ ts_test# 創建新的事件流sudo \ LD_LIBRARY_PATH=/usr/local/lib \ TSLIB_FBDEVICE=/dev/fb1 \ TSLIB_TSDEVICE=/dev/input/event0 \ TSLIB_CALIBFILE=/etc/pointercal\ TSLIB_CONFFILE=/etc/ts.conf \ TSLIB_PLUGINDIR=/usr/local/lib/ts\ ts_uinput -v

最后一個命令將創建一個新的/dev/input/eventX文件，其編號比現有的文件更大。Raylib已經設置為從編號最大的文件讀取，啟動Raylib應用程序?qū)㈤_始從正確的事件流讀取。

你還可以在運行最后一個命令時包含-d參數，以在后臺以守護進程模式運行。

總之，通過這些魔法工具和技巧，你可以在樹莓派上開發出輕量級的GUI應用，而且不會拖慢它的速度。這就像給你的樹莓派裝上了一個輕便的“面甲”，讓它既能跑得快，又能看起來很酷！如果你有任何問題或者想法，歡迎在評論區留言，我們一起探討！
