UCC35705 和 UCC35706 器件是具有快速過流功能的 8 引腳電壓模式初級側控制器 保護。這些器件用作高性能隔離和非隔離的核心高速構建模塊 電源轉換器。

UCC35705/UCC35706 器件具有一個高速振蕩器，具有集成的前饋補償功能，用于 改進的轉換器性能。25 ns 的典型電流感應到輸出延遲時間可提供對 過載條件。該 IC 還提供精確的可編程最大占空比鉗位，以提高 保護，也可以禁用該保護，以便振蕩器以最大可能的占空比運行。
*附件：ucc35705 高速電壓模式脈寬調制器 數據表.pdf

提供兩種 UVLO 選項。導通電壓較低的 UCC35705 適用于 DC-DC 轉換器，而 UCC35706 的較高導通電壓和更寬的 UVLO 范圍更適合離線應用。

UCC35705/UCC35706 系列采用 8 引腳 MSOP （DGK）、SOIC （D） 和 PDIP （P） 封裝。

特性

• 工作頻率大于 4MHz
• 集成振蕩器/電壓前饋補償

• 4：1 輸入電壓范圍

• 25ns 電流限制延遲
• 可編程最大占空比箝位
• 光耦合器接口
• 50μA 啟動電流
• 4.2mA 工作電流 @ 1MHz
• 8 引腳 MSOP 封裝的最小尺寸可較大限度地減小
  電路板面積和高度

參數

方框圖

概述

UCC35705是一款8引腳高速電壓模式脈寬調制器（PWM），專為高性能隔離和非隔離電源設計。該器件集成了高速振蕩器和電壓前饋補償，提供快速過流保護和可編程最大占空比限制，適用于高頻率操作。

主要特性

• ?高速性能?：支持大于4MHz的操作頻率。
• ?集成振蕩器?：內置高速振蕩器，帶有電壓前饋補償，提高轉換器性能。
• ?快速過流保護?：電流感應到輸出延遲時間僅為25ns，提供快速響應。
• ?可編程占空比限制?：提供準確的可編程最大占空比限制，增強保護。
• ?UVLO選項?：提供兩種UVLO（欠壓鎖定）選項，適合不同的應用需求。
• ?低功耗?：?jiǎn)?dòng)電流低至50μA，工作電流在1MHz下為4.2mA。
• ?小封裝?：采用8引腳MSOP封裝，最小化板載面積和高度。

應用

• ?隔離和非隔離電源?：適用于需要高性能和高頻率操作的電源設計。
• ?DC-DC轉換器?：為DC-DC轉換器提供核心高速構建塊。

功能框圖

功能框圖展示了UCC35705的主要組成部分，包括振蕩器、PWM比較器、電流限制比較器、軟啟動電路等。

關鍵規格

• ?供電電壓?：最高15V
• ?輸入電壓范圍?：VFF、RC、ILIM引腳最高7V，F(xiàn)B引腳最高15V
• ?輸出電流?：±20mA（直流）
• ?振蕩器頻率?：0.9MHz至1.1MHz（取決于VFF電壓）
• ?電流限制閾值?：180mV至220mV
• ?PWM增益?：12%/V（VFF=2.5V，MODE=1）

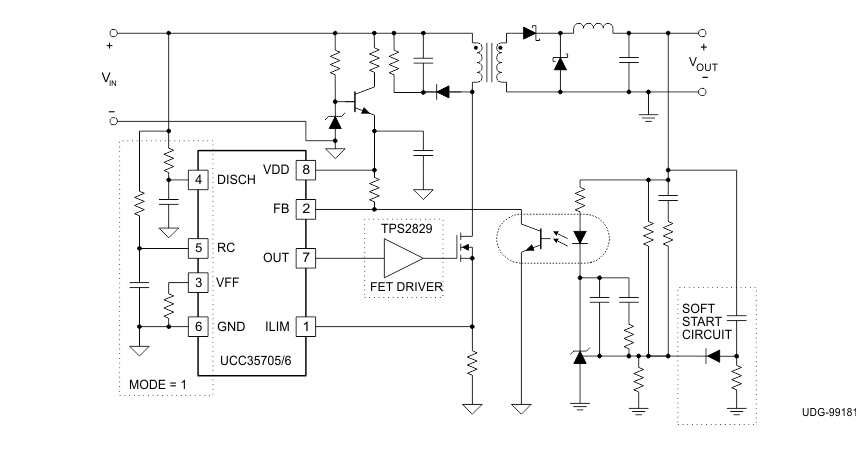

典型應用

數據表中提供了典型應用電路圖，展示了UCC35705如何與外部FET驅動器、軟啟動電路等組件一起工作，以實現高效的電源控制。

設計指南

• ?振蕩器配置?：詳細介紹了如何通過外部電阻和電容配置振蕩器，以實現所需的頻率和占空比限制。
• ?電流限制?：討論了電流限制功能的工作原理和設置方法。
• ?軟啟動?：提供了軟啟動電路的實現方案，以減少啟動時的電流沖擊。

封裝與可用性

• ?封裝類型?：8引腳MSOP（DGK）、SOIC（D）和PDIP（P）封裝。
• ?工作溫度范圍?：商業級0°C至70°C（UCC35705），工業級-40°C至85°C（UCC35706）。
