概述
HMC-C072是一款GaAs HBT超低噪聲放大器，封裝在微型密封模塊中，在6至12 GHz的頻率下工作。 這種高動態范圍放大器模塊提供11 dB的增益、4.5 dB的噪聲系數和高達23 dBm的輸出功率，采用+7V單電源供電。 它在1 kHz偏移時具有-167 dBc/Hz的超低相位噪聲，可在收發器架構內實現出色的調制精度。 寬帶分布式放大器I/O內部匹配50 Ω，并經過隔直，以提供穩定的性能。 該模塊帶有可移除的SMA連接器，這些連接器可以拆卸，以便將模塊I/O引腳直接連接到微帶或共面電路。
數據表：*附件：HMC-C072超低相位噪聲放大器模塊，6-12GHz技術手冊.pdf

應用

• 微波無線電
• 軍事和太空
• 測試儀器儀表
• VSAT

特性

• 超低相位噪聲： -176 dBc/Hz（10 kHz）
• 噪聲系數： 4.5 dB
• 增益： 11 dB
• Psat： 22 dBm
• 50 Ω匹配輸入/輸出
• 單電源電壓： +7V
• 密封模塊
• 可現場更換的SMA連接器
• 工作溫度范圍為-55℃至+85°C

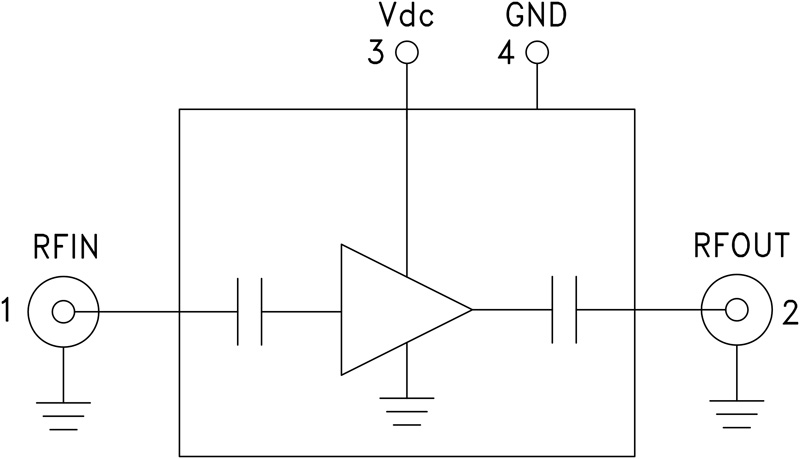

框圖

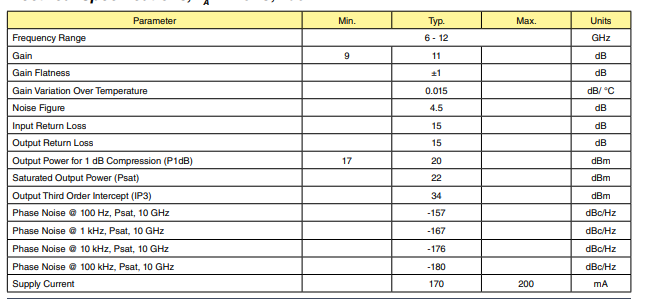

電氣規格

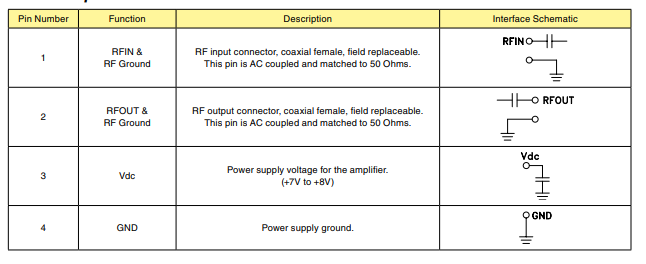

引腳描述

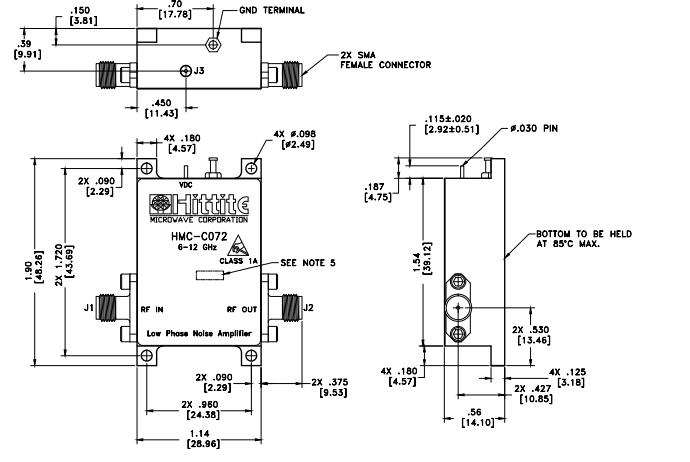

外形圖
