TLV7031/41（單通道）、TLV7032/42（雙通道）和 TLV7034/44（四通道）是低電壓、毫微功耗的比較器。這些器件采用超小型無引線封裝以及標準的 5 引腳 SC70、SOT-23、VSSOP 和 TSSOP 封裝，因此適用于空間受限型設計，例如智能手機、智能儀表和其他便攜式或電池供電類應用。

數據手冊：*附件：TLV7034 具有推挽輸出的四路毫微功耗、小型比較器技術手冊.pdf

TLV703x 和 TLV704x 提供出色的速度與功耗綜合性能，其傳播延遲為 3μs，靜態電源電流為 315nA。得益于毫微功耗下的快速響應優勢，功耗敏感型系統能夠監測故障狀況并快速做出響應。這兩款比較器的工作電壓范圍為 1.6V 至 6.5V，因此可與 3V 和 5V 系統兼容。

TLV703x 和 TLV704x 憑借過驅輸入和內部遲滯特性來確保不會出現輸出相位反轉，因此工程師可以將此系列的比較器用在必須將慢速輸入信號轉換為純凈數字輸出的嚴苛、嘈雜環境中進行精密電壓監測。

TLV703x 具有推挽式輸出級，能夠灌/拉毫安級電流，同時可對 LED 進行控制或驅動容性負載。TLV704x 具有可上拉到 VCC 之上的開漏輸出級，使此器件適用于電平轉換器和雙極至單端轉換器?！癝”和“L”選項是具有 1.2V 最低電源電壓的備選單通道引腳排列。

特性
? 超小型 X2SON、WSON、WQFN 封裝
? 1.6V 至 6.5V 的寬電源電壓范圍
? 315nA 的靜態電源電流
? 3μs 低傳播延遲
? 軌到軌共模輸入電壓
? 內部遲滯
? 推挽式輸出 (TLV703x)
? 開漏輸出 (TLV704x)
? 過驅動輸入無相位反轉
? “S”和“L”備選引腳排列，具有 1.2V 最小電源電壓
? –40°C 至 125°C 工作溫度

引腳功能和配置

典型特性

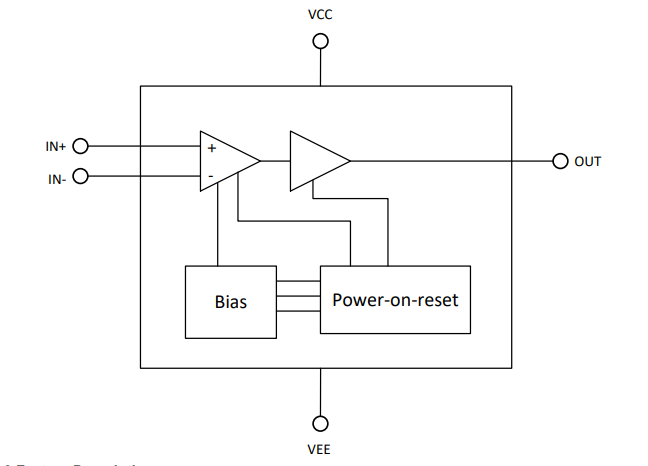

功能方框圖

應用
? 手機和平板電腦
? 耳麥/耳機和耳塞
? PC 和筆記本電腦
? 氣體檢測儀
? 煙霧和熱量探測器
? 運動檢測器
? 燃氣表
? 伺服驅動器位置傳感器
