TLV7011/7021（單通道）和 TLV7012/7022（雙通道）是微功耗比較器，采用低工作電壓，具有軌至軌輸入功能。這些比較器采用 0.8mm × 0.8mm 超小型無引線封裝和標準引線式封裝，適用于空間緊湊型設計，例如智能手機和其他便攜式或電池供電 應用。

數據手冊：*附件：TLV7011 具有推挽開路輸出的低功耗小型比較器技術手冊.pdf

TLV701x 和 TLV702x 提供出色的速度功率綜合性能，其傳播延遲為 260ns，靜態電源電流為 5μA。得益于這種微功率下快速響應時間的綜合性能，功率敏感型系統能夠監測故障狀況并快速做出響應。這些比較器的工作電壓范圍為 1.6V 至 6.5V，因此可與 3V 和 5V 系統兼容。

此外，這些比較器在發生過驅動輸入和內部遲滯時，不會產生輸出相位反轉。這些 特性 該系列的比較器非常適合在惡劣嘈雜環境中進行精密電壓監測，其中緩慢輸入信號必須轉換為無噪聲數字輸出。

TLV701x 具有推挽式輸出級，能夠灌/拉毫安級電流，同時可對 LED 進行控制或驅動容性負載。TLV702x 具有可上拉到 VCC 之上的漏極開路輸出級，因此適用于電平轉換器和雙極至單端轉換器。

特性
? 超小型封裝：X2SON (0.8 x 0.8mm2)
? 標準封裝：SOT23、SC70、VSSOP
? 1.6V 至 6.5V 的寬電源電壓范圍
? 5μA 靜態電源電流
? 260ns 低傳播延遲
? 軌至軌共模輸入電壓
? 內部遲滯
? 推挽和開漏輸出選項
? 過驅動輸入無相位反轉
? –40°C 至 +125°C 的工作環境溫度范圍

引腳功能和配置

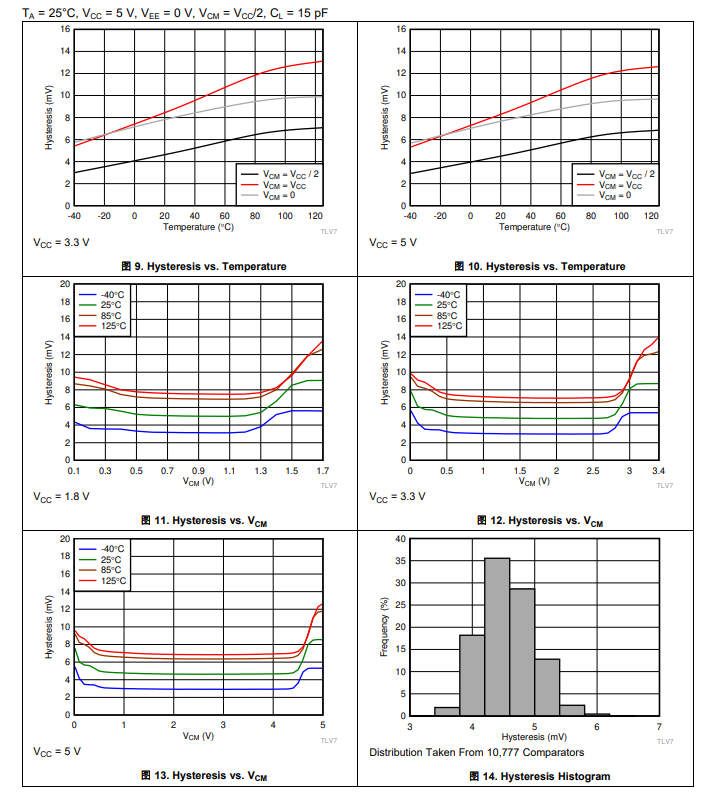

典型特性

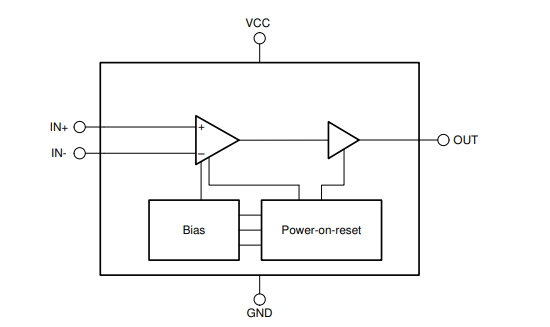

功能方框圖

應用
? 手機和平板電腦
? 便攜式電池供電器件
? 紅外接收器
? 電平轉換器
? 閾值檢測器與鑒別器
? 窗口比較器
? 過零檢測器
