TPS38800-Q1/TPS388R0-Q1 器件是一款 ASIL-B 器件，用于 2 至 8 通道窗口監控器 IC，采用 16 引腳 3mm x 3mm QFN 封裝。這款高精度多通道電壓監控器專為在低電壓電源軌上工作且具有窄裕量電源容差的系統而設計。
*附件：tps388r0-q1.pdf

I2C 功能在選擇閾值、復位延遲、毛刺濾波器和引腳功能方面提供了靈活性。內部抗干擾和噪聲濾波器消除了對外部 RC 元件的需求，以減少由電源瞬變引起的錯誤復位。TPS38800-Q1/TPS388R0-Q1 不需要任何外部電阻器來設置過壓和欠壓復位閾值，這進一步優化了整體精度、成本、尺寸，并提高了安全系統的可靠性。

特性

• 符合 ASIL-B 功能安全標準的產品
  • 功能安全應用的開發目標
  • 輔助 ISO 26262 系統設計的文檔
  • 系統能力高達 ASIL D
  • 硬件功能高達 ASIL B
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 +125°C
• 監控最先進的 SOC
  • ± 6mV 閾值精度 （–40°C 至 +125°C）
  • 輸入電壓范圍：2.5V 至 5.5V
  • 欠壓鎖定 （UVLO）：2.48V
  • 低靜態電流 （最大值）：200μA （在空閑模式下）
  • 提供 2 至 8 個通道的配置
  • 固定窗口閾值級別
    • 5mV 步長，從 0.2V 到 1.475V
    • 20mV 步長，從 0.8V 到 5.5V
• 微型封裝和最低的組件成本
  • 3mm x 3mm QFN 封裝
  • 用戶可通過 I2C 調節毛刺抗擾度
  • 用戶可通過 I2C 調節電壓閾值電平
• 專為安全應用而設計
  • 低電平有效開漏 NIRQ 輸出 （鎖存）
  • /漏極開路 NRST 輸出 （復位延遲）
  • 循環冗余校驗 （CRC）
  • 數據包錯誤檢查 （PEC）

參數

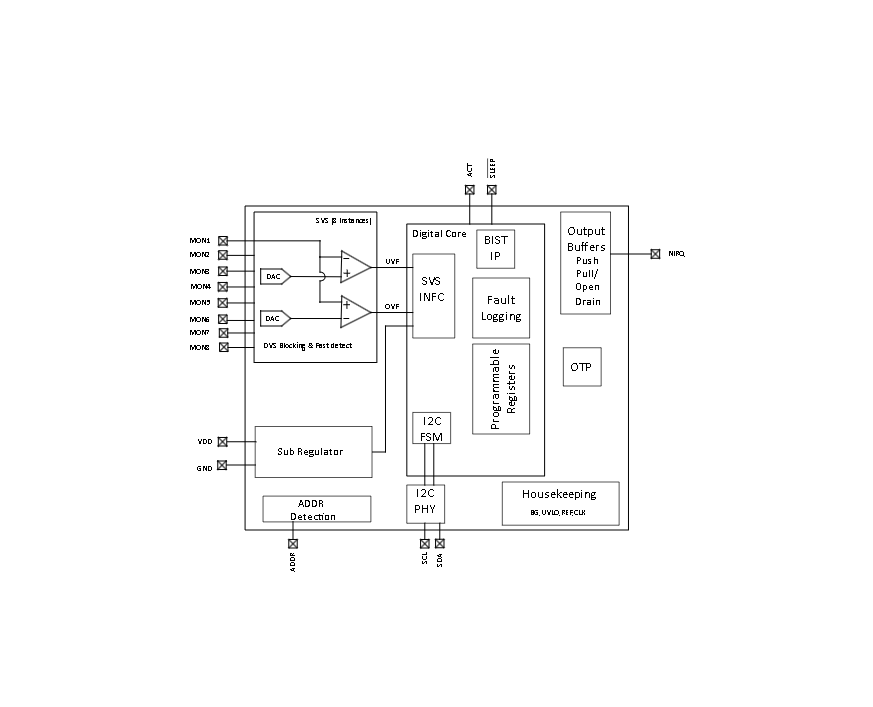

方框圖

1. 產品概述

• ?類型?：多通道電壓監控器與復位控制器
• ?特點?：
  • 2至8個可配置電壓監控通道
  • I2C接口支持靈活配置
  • 高精度窗口電壓閾值（±6mV）
  • 用戶可調故障免疫和電壓閾值
  • 內置自測試（BIST）和熱關斷功能

2. 主要特性

• ?監控通道數?：2至8個
• ?監控范圍?：0.2V至5.5V（可擴展至5.9V）
• ?I2C接口?：支持標準模式（最高100kHz）和快速模式（最高400kHz）
• ?可編程功能?：
  • OV/UV閾值（5mV至20mV步長）
  • 復位延遲時間（0.2ms至200ms）
  • 中斷使能/禁用
  • 自動屏蔽功能
• ?電源要求?：VDD供電范圍2.6V至5.5V
• ?封裝?：16引腳WQFN（3x3mm）

3. 功能描述

• ?I2C接口?：用于讀取狀態、配置閾值和延遲時間等。
• ?高精度監控?：提供高精度窗口電壓監控，減少誤報。
• ?自動屏蔽?：在電源上電或下電、睡眠模式轉換時自動屏蔽中斷。
• ?復位控制?：NRST引腳支持可編程復位延遲，確保系統穩定復位。
• ?故障記錄?：內部寄存器記錄故障信息，可通過I2C讀取。
• ?內置自測試?：上電時自動執行BIST，檢測設備功能完整性。

4. 電氣特性

• ?工作電壓范圍?：2.6V至5.5V
• ?輸出漏電流?：最大300nA
• ?邏輯高/低電平?：根據VDD電壓不同而變化
• ?時序要求?：包括POR準備時間、BIST時間、I2C時序等

5. 應用領域

• 多電源電壓監控
• 系統復位控制
• 電源管理
• 汽車電子
• 工業控制系統

6. 典型應用

• ?多通道電壓監控?：監控多個電源電壓，確保其在安全范圍內。
• ?系統復位?：在電壓異常時通過NRST引腳復位系統。
• ?智能電源管理?：結合微控制器，實現智能電源管理策略，提高系統可靠性。

7. 設計指南

• ?布局布線?：提供了布局指南和布局示例，確保信號完整性。
• ?電源設計?：建議了在VDD引腳旁放置去耦電容，以減小電源噪聲。
• ?配置步驟?：詳細說明了通過I2C接口配置監控器參數的步驟。

8. 文檔與支持

• ?相關文檔?：提供了產品數據手冊、應用指南等技術文檔。
• ?社區資源?：可訪問TI的E2E論壇獲取更多技術支持和社區資源。
